Systemübersicht: Ansicht von vorne, links und rechts (Modell A)
2

Überhitzung
Zum Schutz vor Überhit-
zung Ihres Computers
dürfen die Luftungsoff-
nung(en) nicht während
das Notebook in Betrieb
ist verdeckt werden.
Vorderseite
4
3
Linke Seite
7
Rechte Seite

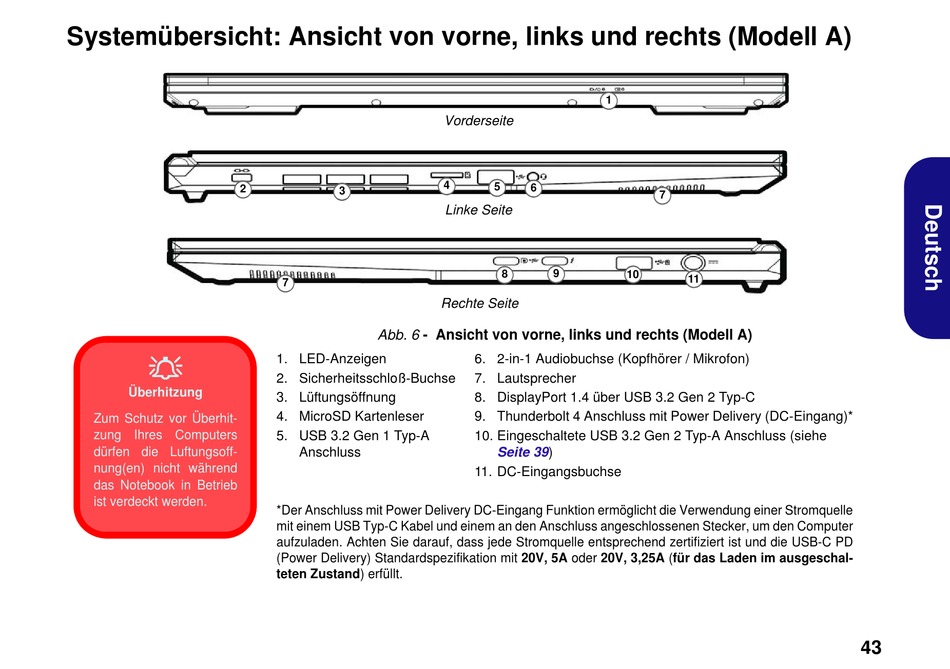

Abb. 6 - Ansicht von vorne, links und rechts (Modell A)
1. LED-Anzeigen
2. Sicherheitsschloß-Buchse
3. Lüftungsöffnung
4. MicroSD Kartenleser
5. USB 3.2 Gen 1 Typ-A
Anschluss
*Der Anschluss mit Power Delivery DC-Eingang Funktion ermöglicht die Verwendung einer Stromquelle
mit einem USB Typ-C Kabel und einem an den Anschluss angeschlossenen Stecker, um den Computer
aufzuladen. Achten Sie darauf, dass jede Stromquelle entsprechend zertifiziert ist und die USB-C PD
(Power Delivery) Standardspezifikation mit 20V, 5A oder 20V, 3,25A (für das Laden im ausgeschal-
teten Zustand) erfüllt.
1
5
6
9
8 10
6. 2-in-1 Audiobuchse (Kopfhörer / Mikrofon)
7. Lautsprecher
8. DisplayPort 1.4 über USB 3.2 Gen 2 Typ-C
9. Thunderbolt 4 Anschluss mit Power Delivery (DC-Eingang)*
10. Eingeschaltete USB 3.2 Gen 2 Typ-A Anschluss (siehe
Seite 39)
11. DC-Eingangsbuchse
7
11
