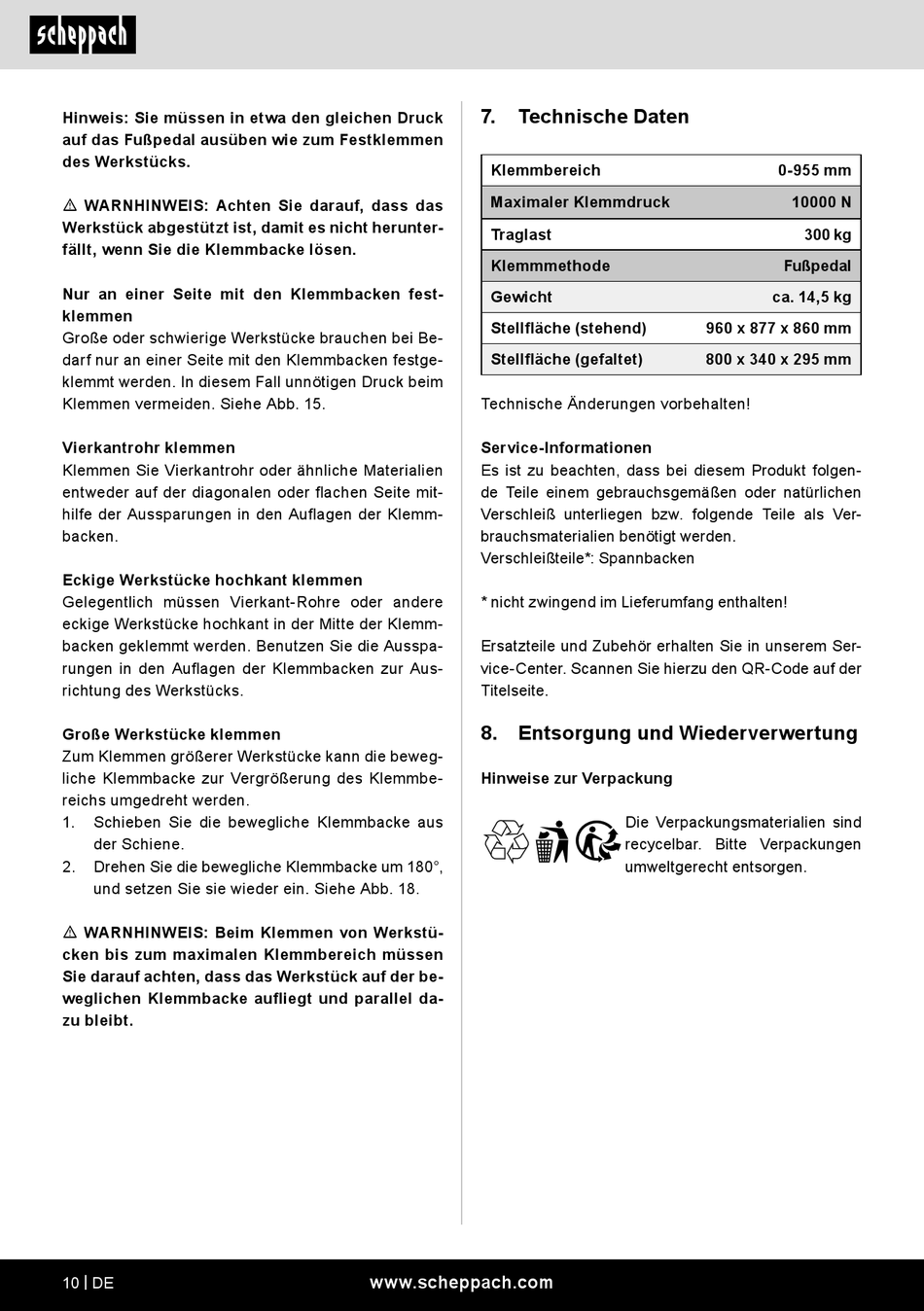

Scheppach SB1000 Originalbetriebsanleitung Seite 10

Hinweis: Sie müssen in etwa den gleichen Druck
auf das Fußpedal ausüben wie zum Festklemmen
des Werkstücks.
m WARNHINWEIS: Achten Sie darauf, dass das
Werkstück abgestützt ist, damit es nicht herunter-
fällt, wenn Sie die Klemmbacke lösen.
Nur an einer Seite mit den Klemmbacken fest-
klemmen
Große oder schwierige Werkstücke brauchen bei Be-
darf nur an einer Seite mit den Klemmbacken festge-
klemmt werden. In diesem Fall unnötigen Druck beim
Klemmen vermeiden. Siehe Abb. 15.
Vierkantrohr klemmen
Klemmen Sie Vierkantrohr oder ähnliche Materialien
entweder auf der diagonalen oder flachen Seite mit-
hilfe der Aussparungen in den Auflagen der Klemm-
backen.
Eckige Werkstücke hochkant klemmen
Gelegentlich müssen Vierkant-Rohre oder andere
eckige Werkstücke hochkant in der Mitte der Klemm-
backen geklemmt werden. Benutzen Sie die Ausspa-
rungen in den Auflagen der Klemmbacken zur Aus-
richtung des Werkstücks.
Große Werkstücke klemmen
Zum Klemmen größerer Werkstücke kann die beweg-
liche Klemmbacke zur Vergrößerung des Klemmbe-
reichs umgedreht werden.
1. Schieben Sie die bewegliche Klemmbacke aus
der Schiene.
2. Drehen Sie die bewegliche Klemmbacke um 180°,
und setzen Sie sie wieder ein. Siehe Abb. 18.
m WARNHINWEIS: Beim Klemmen von Werkstü-
cken bis zum maximalen Klemmbereich müssen
Sie darauf achten, dass das Werkstück auf der be-
weglichen Klemmbacke aufliegt und parallel da-
zu bleibt.
10 | DE
7. Technische Daten
Klemmbereich
Maximaler Klemmdruck
Traglast
Klemmmethode
Gewicht
Stellfläche (stehend)
Stellfläche (gefaltet)
Technische Änderungen vorbehalten!
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Spannbacken
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
8. Entsorgung und Wiederverwertung
Hinweise zur Verpackung
www.scheppach.com
0-955 mm
10000 N
Fußpedal
ca. 14,5 kg
960 x 877 x 860 mm
800 x 340 x 295 mm
Die Verpackungsmaterialien sind
recycelbar. Bitte Verpackungen
umweltgerecht entsorgen.
300 kg
