Carl Valentin DYNACODE Schnellreferenzanleitung Seite 161

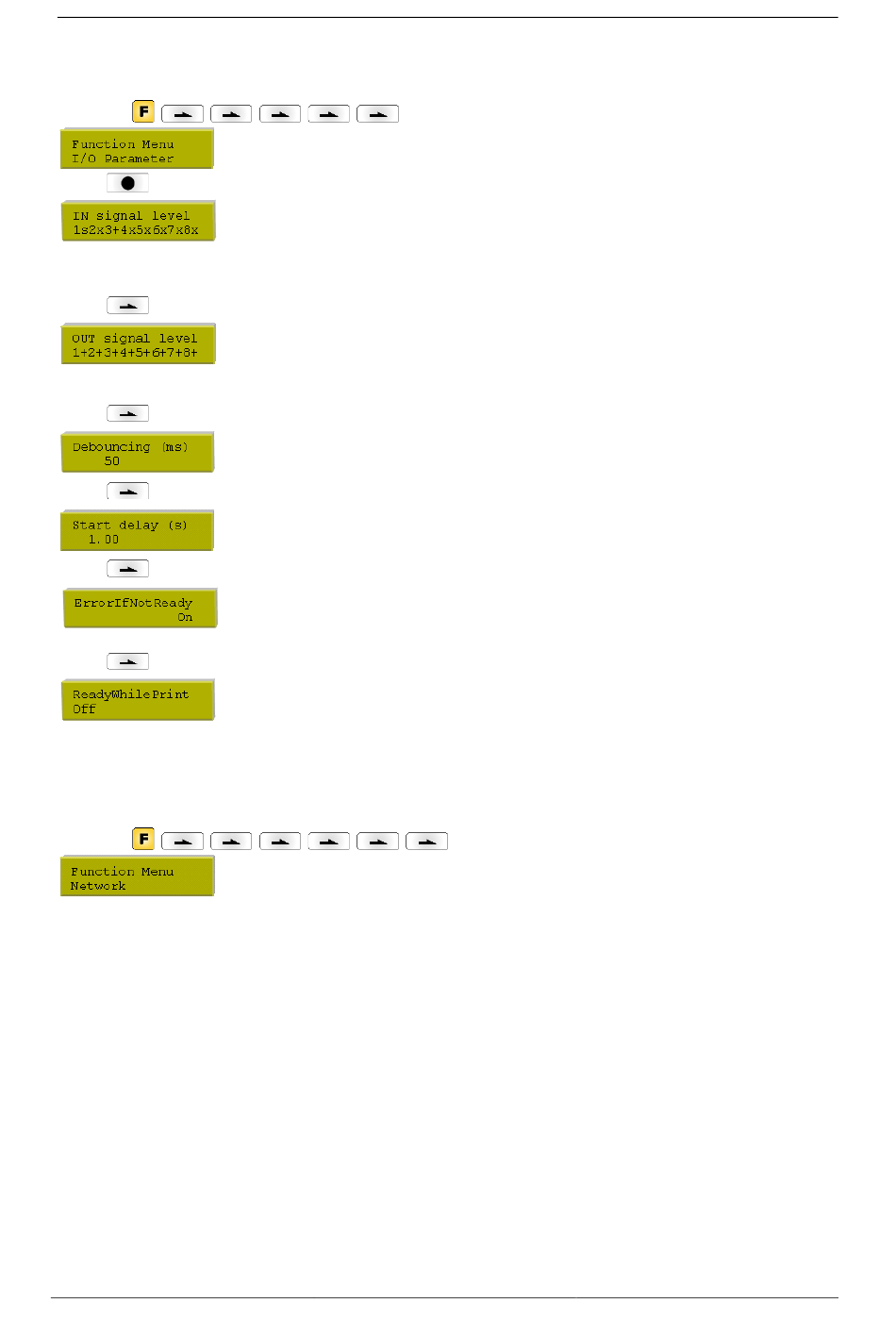

I/O Parameters (I/O-parametrar)
Knappföljd: , ,
Knapp:
Knapp:
Knapp:
Knapp:
Knapp:
Knapp:
Network (Nätverk)
Knappföljd: , ,
Mer information om denna punkt finns i separat handbok.
, , ,
IN signal level (IN-signalnivå):
Här anges signalen som startar tryckuppdraget.
+ = aktiv signalnivå är 'high' (1)
− = aktiv signalnivå är 'low' (0)
x = ingen aktiverad signalnivå
s = Tillståndet kan påverkas över gränssnittet (i kombination med Netstar PLUS)
OUT signal level (UT-signalnivå):
Här anges signalnivån för utgångssignalen.
+ = aktiv signalnivå är 'high' (1)
− = aktiv signalnivå är 'low' (0)
s = Tillståndet kan påverkas över gränssnittet (i kombination med Netstar PLUS)
Debouncing (Studseliminering):
Här anges studselimineringstiden för ingången.
Värdeområde: 0 ... 100 ms.
Start signal delay (Fördröjd startsignal):
Här anges antal sekunder som utskriftsstarten fördröjs.
Värdeområde: 0.00 ... 9.99.
Not ready: error (inte klar: fel):
On (På): Om ett tryckuppdrag är aktivt, men direkttryckverket inte är redo att genomföra det
(t.ex. om det redan står i utskriftsläge) visas ett felmeddelande.
Off (Av): Inget felmeddelande visas.
Ready while printing (Beredd under tryck):
Inställning, om utgångssignalen 'Tryckning beredd* (Out 5, Output II) förblir under tryckningen.
Off (Av): Vid tryckstarten blir signalen 'Tryckning beredd' inaktiv (standardinställning).
On (På): Vid tryckstarten förblir signalen 'Tryckning beredd' aktiv.
, , , ,
Svenska
Dynacode
161
