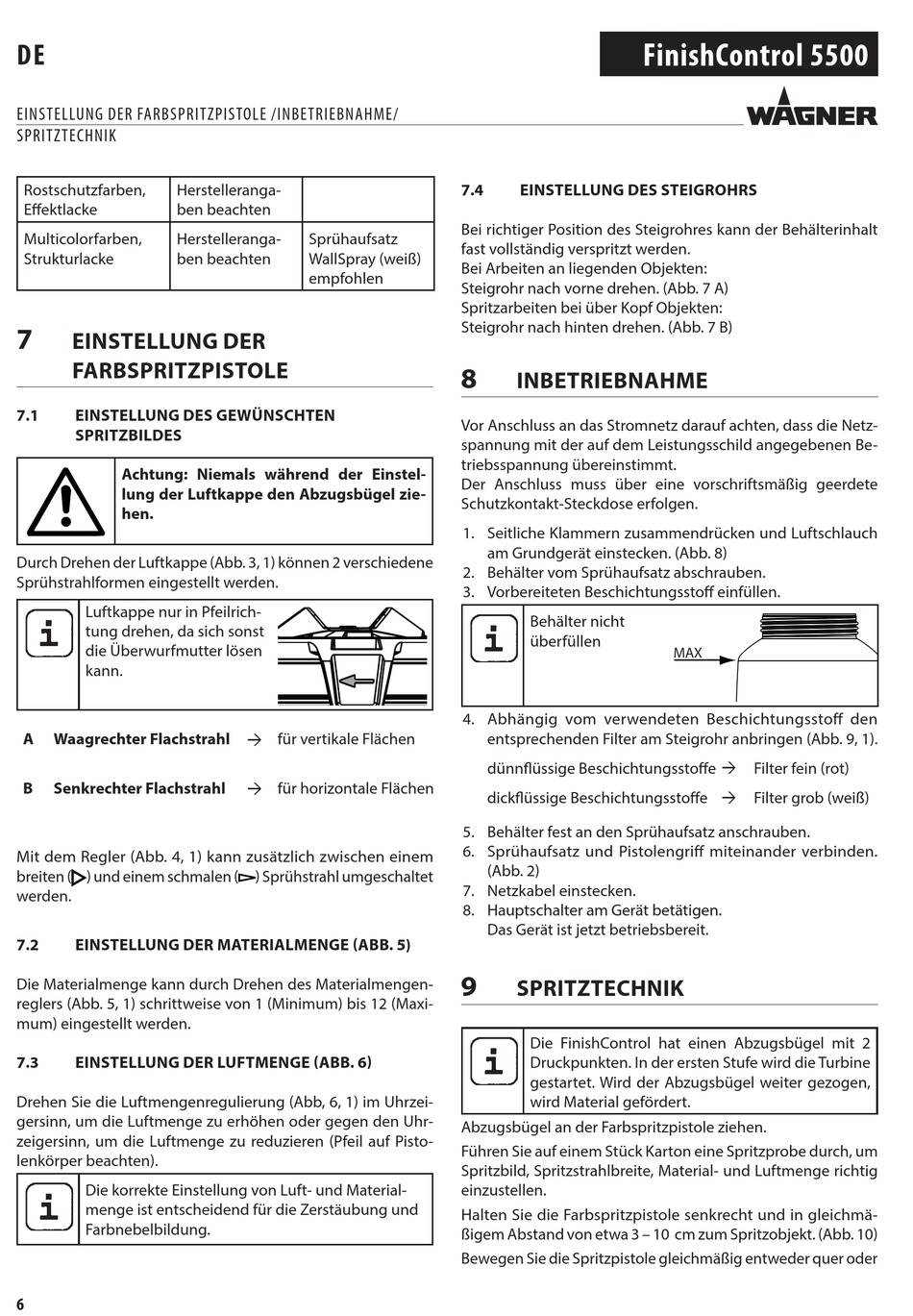

EINSTELLUNG DER FARBSPRITZPISTOLE /INBETRIEBNAHME/

SPRITZTECHNIK

Rostschutzfarben, Herstelleranga-
E ektlacke ben beachten
Multicolorfarben, Herstelleranga-
Strukturlacke ben beachten
7
EINSTELLUNG DER
FARBSPRITZPISTOLE
7.1 EINSTELLUNG DES GEWÜNSCHTEN
SPRITZBILDES
Achtung: Niemals während der Einstel-
lung der Luftkappe den Abzugsbügel zie-
hen.
Durch Drehen der Luftkappe (Abb. 3, 1) können 2 verschiedene
Sprühstrahlformen eingestellt werden.
Luftkappe nur in Pfeilrich-
tung drehen, da sich sonst
die Überwurfmutter lösen
kann.
A Waagrechter Flachstrahl   für vertikale Flächen
B Senkrechter Flachstrahl
Mit dem Regler (Abb. 4, 1) kann zusätzlich zwischen einem
breiten ( ) und einem schmalen ( ) Sprühstrahl umgeschaltet
werden.
7.2 EINSTELLUNG DER MATERIALMENGE ABB. 5)
Die Materialmenge kann durch Drehen des Materialmengen-
reglers (Abb. 5, 1) schrittweise von 1 (Minimum) bis 12 (Maxi-
mum) eingestellt werden.
7.3 EINSTELLUNG DER LUFTMENGE ABB. 6
Drehen Sie die Luftmengenregulierung (Abb, 6, 1) im Uhrzei-
gersinn, um die Luftmenge zu erhöhen oder gegen den Uhr-
zeigersinn, um die Luftmenge zu reduzieren (Pfeil auf Pisto-
lenkörper beachten).
Die korrekte Einstellung von Luft- und Material-
menge ist entscheidend für die Zerstäubung und
Farbnebelbildung.
6
Sprühaufsatz
WallSpray (weiß)
empfohlen
  für horizontale Flächen
7.4 EINSTELLUNG DES STEIGROHRS
Bei richtiger Position des Steigrohres kann der Behälterinhalt
fast vollständig verspritzt werden.
Bei Arbeiten an liegenden Objekten:
Steigrohr nach vorne drehen. (Abb. 7 A)
Spritzarbeiten bei über Kopf Objekten:
Steigrohr nach hinten drehen. (Abb. 7 B)
8

INBETRIEBNAHME

Vor Anschluss an das Stromnetz darauf achten, dass die Netz-
spannung mit der auf dem Leistungsschild angegebenen Be-
triebsspannung übereinstimmt.
Der Anschluss muss über eine vorschriftsmäßig geerdete
Schutzkontakt-Steckdose erfolgen.
1. Seitliche Klammern zusammendrücken und Luftschlauch
am Grundgerät einstecken. (Abb. 8)
2. Behälter vom Sprühaufsatz abschrauben.
3. Vorbereiteten Beschichtungssto einfüllen.
Behälter nicht
überfüllen
4. Abhängig vom verwendeten Beschichtungssto
entsprechenden Filter am Steigrohr anbringen (Abb. 9, 1).
dünn üssige Beschichtungssto e  Filter fein (rot)
dick üssige Beschichtungssto e  Filter grob (weiß)
5. Behälter fest an den Sprühaufsatz anschrauben.
6. Sprühaufsatz und Pistolengri miteinander verbinden.
(Abb. 2)
7. Netzkabel einstecken.
8. Hauptschalter am Gerät betätigen.
Das Gerät ist jetzt betriebsbereit.
9
SPRITZTECHNIK
Die FinishControl hat einen Abzugsbügel mit 2
Druckpunkten. In der ersten Stufe wird die Turbine
gestartet. Wird der Abzugsbügel weiter gezogen,
wird Material gefördert.
Abzugsbügel an der Farbspritzpistole ziehen.
Führen Sie auf einem Stück Karton eine Spritzprobe durch, um
Spritzbild, Spritzstrahlbreite, Material- und Luftmenge richtig
einzustellen.
Halten Sie die Farbspritzpistole senkrecht und in gleichmä-
ßigem Abstand von etwa 3 – 10 cm zum Spritzobjekt. (Abb. 10)
Bewegen Sie die Spritzpistole gleichmäßig entweder quer oder
FinishControl 5500
MAX
den
