DE

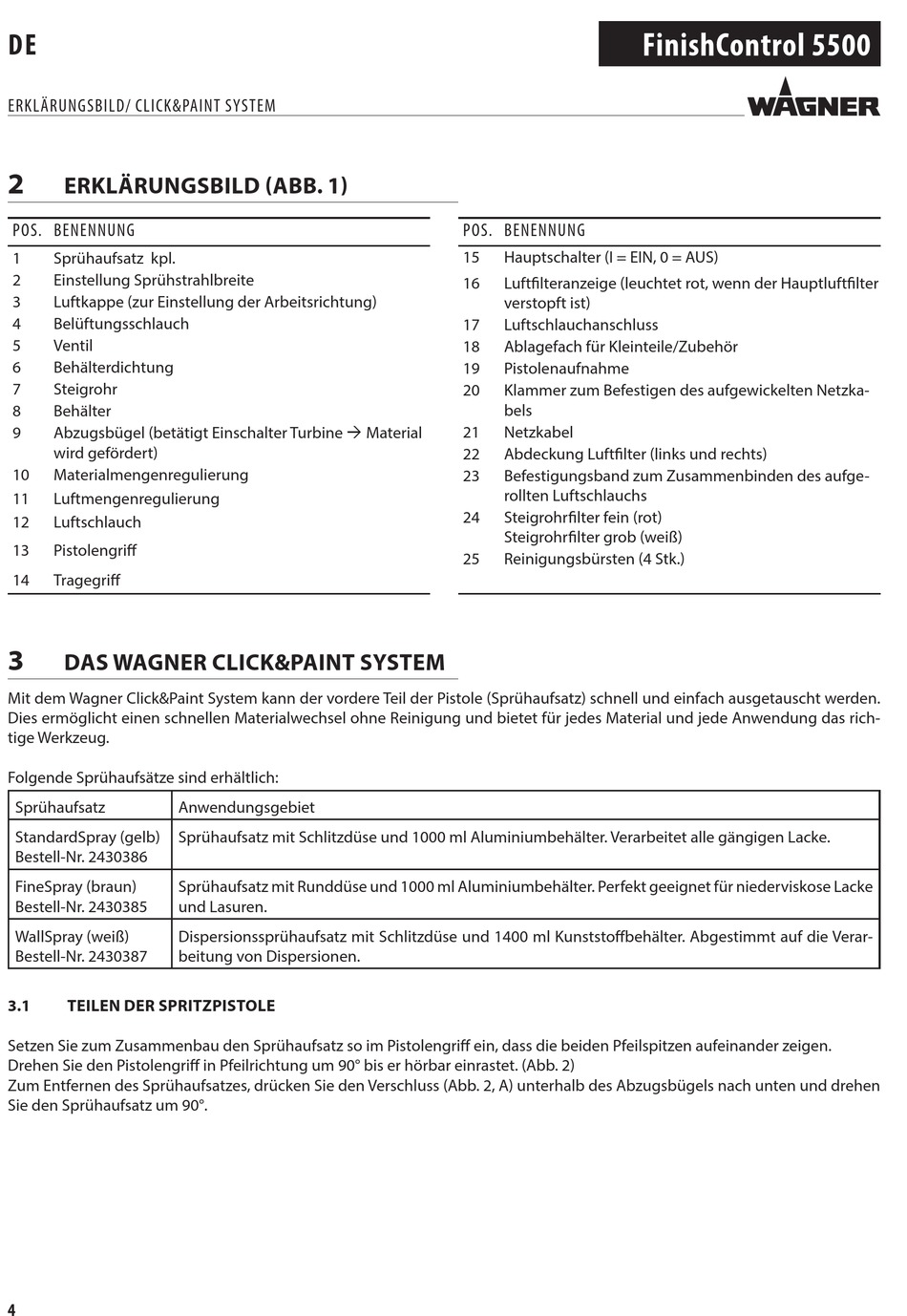

ERKLÄRUNGSBILD/ CLICK&PAINT SYSTEM
2
ERKLÄRUNGSBILD ABB. 1
POS. BENENNUNG
1 Sprühaufsatz kpl.
2 Einstellung Sprühstrahlbreite
3 Luftkappe (zur Einstellung der Arbeitsrichtung)
4 Belüftungsschlauch
5 Ventil
6 Behälterdichtung
7 Steigrohr
8 Behälter
9 Abzugsbügel (betätigt Einschalter Turbine   Material
wird gefördert)
10 Materialmengenregulierung
11 Luftmengenregulierung
12 Luftschlauch
13 Pistolengri
14 Tragegri
3
DAS WAGNER CLICK&PAINT SYSTEM
Mit dem Wagner Click&Paint System kann der vordere Teil der Pistole (Sprühaufsatz) schnell und einfach ausgetauscht werden.
Dies ermöglicht einen schnellen Materialwechsel ohne Reinigung und bietet für jedes Material und jede Anwendung das rich-
tige Werkzeug.
Folgende Sprühaufsätze sind erhältlich:
Sprühaufsatz Anwendungsgebiet
StandardSpray (gelb) Sprühaufsatz mit Schlitzdüse und 1000 ml Aluminiumbehälter. Verarbeitet alle gängigen Lacke.
Bestell-Nr. 2430386
FineSpray (braun) Sprühaufsatz mit Runddüse und 1000 ml Aluminiumbehälter. Perfekt geeignet für niederviskose Lacke
Bestell-Nr. 2430385 und Lasuren.
WallSpray (weiß) Dispersionssprühaufsatz mit Schlitzdüse und 1400 ml Kunststo behälter. Abgestimmt auf die Verar-
Bestell-Nr. 2430387 beitung von Dispersionen.
3.1

TEILEN DER SPRITZPISTOLE

Setzen Sie zum Zusammenbau den Sprühaufsatz so im Pistolengri ein, dass die beiden Pfeilspitzen aufeinander zeigen.
Drehen Sie den Pistolengri in Pfeilrichtung um 90° bis er hörbar einrastet. (Abb. 2)
Zum Entfernen des Sprühaufsatzes, drücken Sie den Verschluss (Abb. 2, A) unterhalb des Abzugsbügels nach unten und drehen
Sie den Sprühaufsatz um 90°.
4
POS. BENENNUNG
15 Hauptschalter (I = EIN, 0 = AUS)
16 Luft lteranzeige (leuchtet rot, wenn der Hauptluft lter
verstopft ist)
17 Luftschlauchanschluss
18 Ablagefach für Kleinteile/Zubehör
19 Pistolenaufnahme
20 Klammer zum Befestigen des aufgewickelten Netzka-
bels
21 Netzkabel
22 Abdeckung Luft lter (links und rechts)
23 Befestigungsband zum Zusammenbinden des aufge-
rollten Luftschlauchs
24 Steigrohr lter fein (rot)
Steigrohr lter grob (weiß)
25 Reinigungsbürsten (4 Stk.)
FinishControl 5500
