Verwandte Anleitungen für WAGNER GM 5000EAC
Inhaltszusammenfassung für WAGNER GM 5000EAC

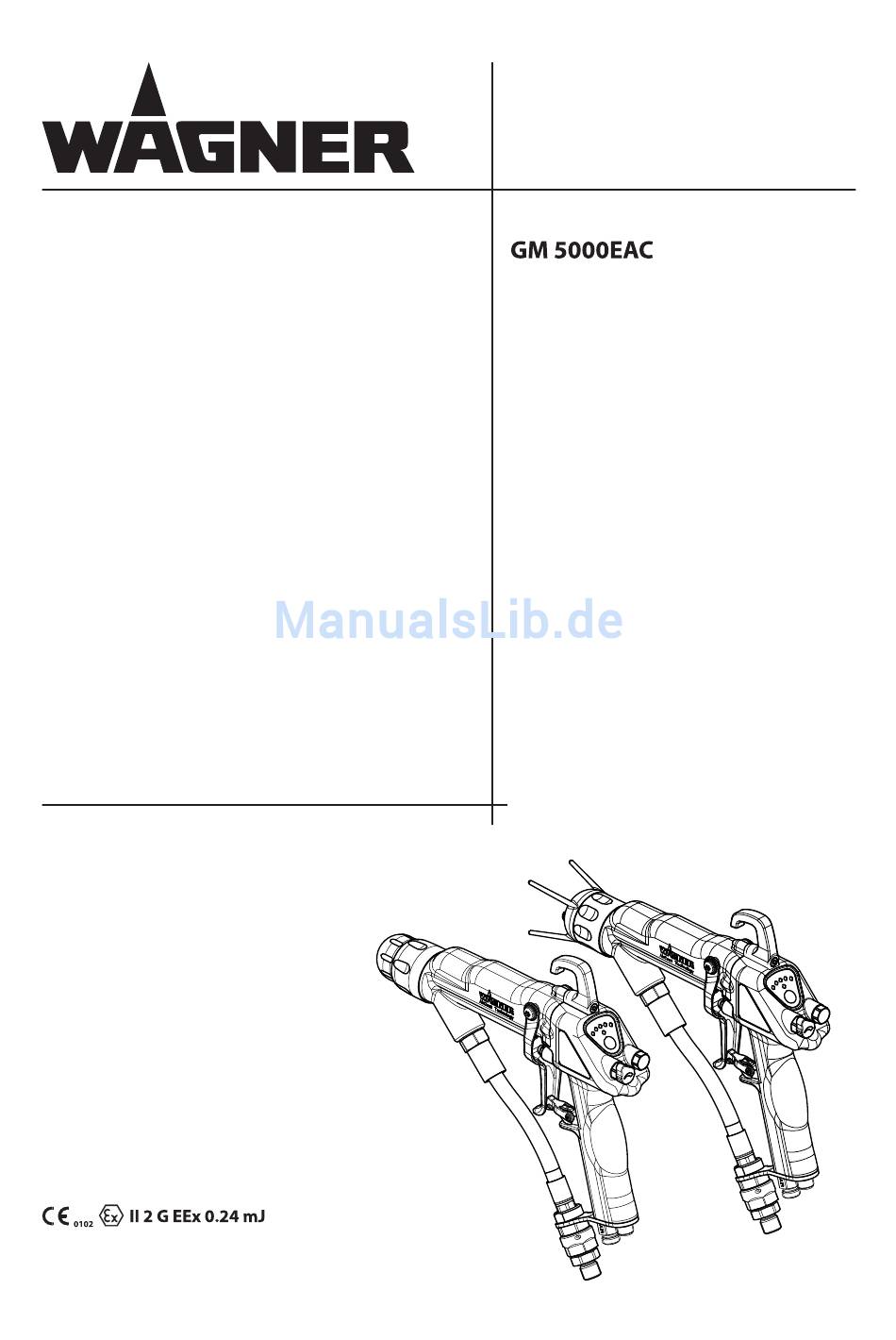

- Seite 1 Original-Betriebsanleitung Ausgabe 05/2015 Elektrostatik AirCoat Spritzpistole für manuellen Betrieb für Flach- oder Rundstrahldüsen B_03154...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise für den Betreiber 4.1.1 Elektrische Betriebsmittel 4.1.2 Personalqualifi kation 4.1.3 Sichere Arbeitsumgebung Sicherheitshinweise für das Personal 4.2.1 Sicherer Umgang mit den WAGNER-Spritzgeräten 4.2.2 Gerät erden 4.2.3 Materialschläuche 4.2.4 Reinigen und Spülen 4.2.5 Umgang mit gefährlichen Flüssigkeiten, Lacken und Farben 4.2.6... - Seite 4 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Inhaltsverzeichnis MONTAGE UND INBETRIEBNAHME Qualifi kation des Montage- / Inbetriebnahmepersonals Lagerbedingungen Montagebedingungen Montage und Installation 6.4.1 Typisches Elektrostatik Spritzsystem 6.4.2 Belüftung der Spritzkabine 6.4.3 Luftleitungen 6.4.4 Materialleitungen 6.4.5 Erdung Vorbereitung Lack 6.5.1 Umrechnungstabelle für Viskositäten Inbetriebnahme 6.6.1 Sicherheitshinweise...
- Seite 5 13.4.4 Pistolenkabel und Pistolenkabel-Verlängerungen 13.5 Diverses ERSATZTEILE 14.1 Wie werden Ersatzteile bestellt? 14.2 Spritzpistole GM 5000EAC 14.2.1 GM 5000EAC – Vorsatz 14.2.2 GM 5000EAC – Handgriff 14.3 Ersatzteillisten Zubehör 14.3.1 Flachstrahldüsen 14.3.2 Rundstrahldüsenaufsatz ACR 5000 GEWÄHRLEISTUNGS- UND KONFORMITÄTSERKLÄRUNGEN 15.1 Hinweis zur Produkthaftung 15.2...
-
Seite 6: Zu Dieser Anleitung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG ZU DIESER ANLEITUNG VORWORT Die Betriebsanleitung enthält Informationen zum sicheren Betrieb, zur Wartung, Reinigung und Reparatur des Gerätes. Die Betriebsanleitung ist Bestandteil des Gerätes und muss für das Bedien- und Servicepersonal verfügbar sein. Das Gerät darf nur von geschultem Personal und unter Beachtung dieser Betriebsanleitung betrieben werden. -
Seite 7: Sprachen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG SPRACHEN Die Betriebsanleitung GM 5000EAC ist in folgenden Sprachen erhältlich: Sprache Bestellnr. Sprache Bestellnr. Deutsch 2310481 Englisch 2319150 Französisch 2320152 Italienisch 2320153 Spanisch 2320154 Niederländisch 2358832 Zusätzliche Sprachen auf Anfrage oder unter: ABKÜRZUNGEN Bestellnr. Bestellnummer... -
Seite 8: Begriffe Im Sinne Dieser Anleitung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG BEGRIFFE IM SINNE DIESER ANLEITUNG Reinigen Manuelles Säubern von Geräten und Geräteteilen mit Reinigungsmittel Spülen Inneres Durchspülen der farbführenden Teile mit Spülmittel Personalqualifi kationen Unterwiesene Person Ist unterrichtet über die ihr übertragenen Aufgaben, die möglichen Gefahren bei unsachgemässem Verhalten sowie über die notwendigen Schutzeinrichtungen und -massnahmen. -
Seite 9: Bestimmungsgemässe Verwendung
Elektrostatik Handspritzpistole zum manuellen Beschichten von geerdeten Werkstücken ART DER VERWENDUNG Die Elektrostatik Handspritzpistole GM 5000EAC ist geeignet zum Verspritzen von fl üssigen Materialien, insbesondere Beschichtungsstoff en, nach dem AirCoat Verfahren. Es dürfen Beschichtungsstoff e verarbeitet werden, welche Lösemittel der Explosionsgruppe II A enthalten. -
Seite 10: Verarbeitbare Arbeitsstoffe
BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG VERARBEITBARE ARBEITSSTOFFE Mit der Spritzpistole GM 5000EAC können Lacke, welche Lösemittel der Explosionsgruppe II A enthalten, verarbeitet werden. Die Grundausführung der Spritzpistole ist geeignet zur Verarbeitung von Spritzstoff en mit einem elektrischen Widerstand > 150 kΩ (nach WAGNER Skala). -
Seite 11: Vernünftigerweise Vorhersehbare Fehlanwendung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG VERNÜNFTIGERWEISE VORHERSEHBARE FEHLANWENDUNG Folgend aufgeführte Fehlanwendungen können zu Gesundheits- und/oder Sachschäden führen: Verwendung mit nicht zulässigen Steuergeräten; Beschichtung von nicht geerdeten Werkstücken; Arbeiten mit nicht geerdeter Lackversorgung; Eigenmächtige Umbauten oder Veränderungen am Gerät; Verarbeitung von unzulässigen Beschichtungsstoff en; Verarbeitung von trockenen oder ähnlichen Beschichtungsstoff en, z.B. -
Seite 12: Kennzeichnung
BETRIEBSANLEITUNG KENNZEICHNUNG EXPLOSIONSSCHUTZ-KENNZEICHNUNG CE Das Gerät ist nach der Richtlinie 94/9/EG (ATEX) geeignet für den Einsatz im explosionsgefährdeten Bereich. Gerätetyp: Elektrostatik Handspritzpistole GM 5000EAC Hersteller: J. Wagner AG CH - 9450 Altstätten SIRA 11 ATEX5374X Communautés Européennes Benannte Prüfstelle: PTB Explosionsgeschütztes Betriebsmittel... -
Seite 13: Typenschild
BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Kabelverbindungen Es dürfen nur die dem Gerät zugeordneten Kabel verwendet werden (siehe Kapitel 13). Zulässige Gerätekombinationen Die Handspritzpistole GM 5000EAC darf nur an folgend aufgeführte Steuergeräte angeschlossen werden: - Steuergerät VM 500 - Steuergerät VM 5000 WARNUNG Unsachgemässe Verwendung! -
Seite 14: Allgemeine Sicherheitshinweise
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG ALLGEMEINE SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR DEN BETREIBER Diese Anleitung jederzeit am Einsatzort des Gerätes verfügbar halten. Örtliche Richtlinien zum Arbeitsschutz und Unfallverhütungsvorschriften jederzeit einhalten. 4.1.1 ELEKTRISCHE BETRIEBSMITTEL Elektrische Geräte und Betriebsmittel Entsprechend den örtlichen Sicherheitsanforderungen im Hinblick auf Betriebsart und Umgebungseinfl üsse vorsehen. -
Seite 15: Sicherheitshinweise Für Das Personal
- Bei Funktionsstörung den Fehler gemäss Kapitel „Störungssuche“ beheben. Die Flüssigkeitsstrahler sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen (z. B. WAGNER Servicetechniker) auf ihren arbeitssicheren Zustand zu prüfen, gemäss der Richtlinie für Flüssigkeitsstrahler (ZH 1/406 und BGR 500 Teil 2 Kapitel 2.29 und 2.36). -
Seite 16: Gerät Erden
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 4.2.2 GERÄT ERDEN Reibung, strömende Flüssigkeiten und Luft oder Elektrostatik-Beschichtungsverfahren erzeugen Aufl adungen. Bei einer Entladung können sich Funken oder Flammen bilden. Erdung verhindert elektrostatische Aufl adung. Sicherstellen, dass das Gerät geerdet ist. Siehe Kapitel „Erdung”. Zu beschichtende Werkstücke erden. -
Seite 17: Reinigen Und Spülen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 4.2.4 REINIGEN UND SPÜLEN Gerät druckentlasten. Gerät elektrisch spannungsfrei schalten. Nicht entzündbare Reinigungs- und Spülmittel sind zu bevorzugen. Angaben des Lackherstellers beachten. Sicherstellen, dass der Flammpunkt der Reinigungsmittel um mindestens 15 K über der Umgebungstemperatur liegt oder dass die Reinigung an einem Reinigungsplatz mit technischer Lüftung erfolgt. -
Seite 18: Umgang Mit Gefährlichen Flüssigkeiten, Lacken Und Farben
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 4.2.5 UMGANG MIT GEFÄHRLICHEN FLÜSSIGKEITEN, LACKEN UND FARBEN Bei Lackaufbereitung, -verarbeitung und Gerätereinigung die Verarbeitungsvorschriften der Hersteller der verwendeten Lacke, Lösemittel und Reiniger beachten. Vorgeschriebene Schutzmassnahmen ergreifen, insbesondere Schutzbrille, Schutzkleidung und -handschuhe tragen sowie ggf. Hautschutzcreme verwenden. Atemschutzmaske bzw. -
Seite 19: Anwendung In Explosionsgefährdeten Bereichen
Sicherheitsvorschriften beachten und einhalten. 4.4.1 SICHERHEITSVORSCHRIFTEN Sicherheitshinweise in Kapitel 3.2 beachten. Sicherer Umgang mit den WAGNER-Spritzgeräten Bei Kontakt des Gerätes mit Metall können sich mechanische Funken bilden. In explosionsfähiger Atmosphäre: Gerät nicht gegen Stahl oder rostiges Eisen schlagen oder stossen. -
Seite 20: Beschreibung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG BESCHREIBUNG AUFBAU (GRUNDAUSFÜHRUNG) Hinweis: Die Düsenteile (Pos 6, 7, 13 und 14) gehören nicht zur Grundausrüstung der Spritzpistole. Die verschiedenen Ausführungsvarianten fi nden Sie im Zubehör, Kapitel 13. B_03156 Bezeichnung Bezeichnung Abzughebel Aufhängehaken Rundstrahldüsenaufsatz Anzeige (Sprühstrom und Rezept) (siehe Zubehör Kapitel 13.1.1) Anzeige Standby Rundstrahl Düseneinsatz... -
Seite 21: Spritzpistole Gegen Betätigung Sichern
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 5.1.1 SPRITZPISTOLE GEGEN BETÄTIGUNG SICHERN Spritzpistole gegen Betätigung sichern: Mit Abzugverriegelung (11) den Abzughebel (12) arretieren. Hinweis: Um das gesamte Spritzsystem zu sichern, muss eine Druckentlastung gemäss Kapitel 7.3.4 vorgenommen werden. FUNKTIONSWEISE Ist die Pistole an das Steuergerät angeschlossen und das Steuergerät eingeschaltet, wird an der Pistole über die Anzeige (2) das voreingestellte Rezept (R1, R2 oder R3) wie folgt angezeigt. - Seite 22 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Über den Abzugweg des Abzugbügels werden in der Spritzpistole der Reihe nach verschiedene Funktionen ausgelöst. Wegstrecke Beschreibung AirCoat Luft öff net. AirCoat Luft geöff net und Elektrostatik (Hochspannung) aktiviert. Anzeige (2) für „Sprühstrom“ an der Pistole aktiviert.
-
Seite 23: Schutz- Und Überwachungseinrichtungen
Werden Mängel an Schutz- und Überwachungseinrichtungen festgestellt, darf die Anlage nicht betrieben werden, bis diese Mängel beseitigt sind. LIEFERUMFANG Bestellnr. Bezeichnung 2309871 Spritzpistole GM 5000EAC Ohne Steuergerät, Material- und Luftschlauch, Elektrokabel, Luftkappe und Düse. Zu jeder Spritzpistole gehören als Grundausrüstung: Bestellnr. Bezeichnung 2309368... -
Seite 24: Technische Daten
Schallpegel bei 0.3 MPa; 3 bar; 43.5 psi Luftdruck 73 dB(A) * und 11 MPa; 110 bar; 1549 psi Materialdruck. * Gemessener A-bewerteter Emissions-Schalldruckpegel in 1 m Abstand, LpA 1m nach DIN EN 14462: 2005. Abmessungen GM 5000EAC F mit Flachstrahldüse inch 11.02 1.81 10.39... -
Seite 25: Spritzverfahren
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG SPRITZVERFAHREN 5.6.1 SPRITZVERFAHREN AIRCOAT RUNDSTRAHL Beim AirCoat Verfahren wird das Spritzmaterial unter Druck von 3-15 MPa; 30-150 bar; 435-2176 psi zerstäubt. Mit Hilfe eines Luftdruckes von 0-0.25 MPa; 0-2.5 bar; 0-36 psi wird ein weicher Spritzstrahl erzielt. Durch Drehen der Düsenmutter kann die Grösse des Spritzstrahls eingestellt werden. -
Seite 26: Elektrostatikeffekt
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 5.6.3 ELEKTROSTATIKEFFEKT Die Spritzpistole erzeugt über die Hochspannungselektrode ein elektrostatisches Kraftfeld. Die von der Spritzpistole zerstäubten Farbpartikel werden nun durch kinetische und elektrostatische Energie zum geerdeten Werkstück transportiert und bleiben überall fein verteilt auf dem Spritzobjekt haften. Farbpartikel Elektrode Spritzobjekt... -
Seite 27: Montage Und Inbetriebnahme
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG MONTAGE UND INBETRIEBNAHME QUALIFIKATION DES MONTAGE- / INBETRIEBNAHMEPERSONALS WARNUNG Unsachgemässe Installation/Bedienung! Verletzungsgefahr und Geräteschäden. Das Montage- und Inbetriebnahmepersonal muss alle fachlichen Voraussetzungen zur sicheren Durchführung der Inbetriebnahme besitzen. Bei Montagen, Inbetriebnahme und allen Arbeiten die Betriebsanleitungen Sicherheitsbestimmungen zusätzlich... -
Seite 28: Typisches Elektrostatik Spritzsystem
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 6.4.1 TYPISCHES ELEKTROSTATIK SPRITZSYSTEM B_03158 Bezeichnung Spritzpistole GM 5000EACF Pistolenkabel Erdungskabel Bezeichnung Bezeichnung Pneumatikpumpe 11 Absperrhahn 18 Behälter für Rücklauf Wagen 19 Behälter für Farbe 12 Luftdruckregler Luftdruckregler + Luftfi lter 13 Steuergerät VM 5000 20 Behälter für Spülmittel Material Ansaugsystem 21 Netzkabel... -
Seite 29: Belüftung Der Spritzkabine
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Die Spritzpistole GM 5000EAC muss mit verschiedenen Komponenten zu einem Spritzsystem (Spraypack) ergänzt werden. Das im Bild dargestellte System ist nur ein Beispiel für ein Elektrostatik Spritzsystem. Ihr WAGNER-Händler berät Sie gerne bei der Zusammenstellung einer auf Ihre Anwendung zugeschnittenen individuellen Systemlösung. - Seite 30 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG...
-
Seite 31: Luftleitungen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 6.4.3 LUFTLEITUNGEN Mit dem Luftfi lter am Luftdruckregler (6) wird sichergestellt, dass nur trockene, saubere Zerstäuberluft in die Spritzpistole gelangt. Schmutz und Feuchtigkeit in der Zerstäuberluft verschlechtern die Spritzqualität und das Spritzbild. WARNUNG Schlauchanschlüsse! Verletzungsgefahr und Geräteschäden. Schlauchanschlüsse von Materialschlauch und Luftschlauch nicht vertauschen. -
Seite 32: Erdung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 6.4.5 ERDUNG Wichtig für die Arbeitssicherheit und für eine optimale Beschichtung ist die einwandfreie Erdung aller leitfähigen Bauteile wie z. B. Fussböden, Wände, Decken. Absperrgitter, Werkstücke, Transporteinrichtungen, Beschichtungsstoff vorratsbehälter, Spritzstoff versorgung oder Konstruktionsteile im Spritzbereich, mit Ausnahme der betriebsmässig hochspannungsführenden Teile. - Seite 33 Spritzstand Erdung Spritzpistole Die Erdung der Spritzpistole erfolgt über das Pistolenkabel. Die Spritzpistole GM 5000EAC muss über das Pistolenkabel mit dem Steuergerät VM 500 bzw. VM 5000 verbunden sein. Hinweis für den Spritzer Die Arbeitsschuhe und wenn verwendet die Handschuhe müssen ableitfähig sein.
-
Seite 34: Vorbereitung Lack
Eine Verarbeitung von bis zu 60 DIN/4 Sekunden ist meist ohne Probleme möglich, wenn hohe Schichtdicken erreicht werden sollen. Beim WAGNER AirCoat Flachstrahl Spritzverfahren wird die unterschiedliche Viskosität des Lackes durch zwei Luftkappentypen optimal abgedeckt. Diese sind im Zubehör zu fi nden. -
Seite 35: Inbetriebnahme
Elektrokabel an Spritzpistole und an Steuergerät VM 5000 oder VM 500 anschliessen. Zulässige Drücke aller Systemkomponenten visuell prüfen. Füllstand des Trennmittels in der WAGNER Pneumatik Pumpe überprüfen und wenn nötig Trennmittel auff üllen. Materialbehälter, Behälter für Spülmittel und einen leeren Behälter für Rücklauf bereitstellen. -
Seite 36: Pistolenkabel Und Pistolenkabel-Verlängerungen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 6.6.3.1 PISTOLENKABEL UND PISTOLENKABEL-VERLÄNGERUNGEN WARNUNG Funkenbildung beim Trennen des Steckers! Explosionsgefahr. Bei Einsatz der Spritzpistole im explosionsgefährdeten Bereich: In diesem Bereich darf die Kabelverbindung an die Pistole und die Verbindung zu einer Kabelverlängerung weder getrennt noch zusammengebaut werden. -
Seite 37: Arbeitssicheren Zustand Feststellen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Achtung: Pistolen mit elektrischem Verlängerungskabel Die Abdeckhülsen mit Warnhinweis mit den Schrauben (84) auf den Steckern sichern. Leistungsverlust Um Leistungsverluste zu vermeiden, soll die Kabellänge so kurz wie möglich gehalten werden. Bei der Standardkabellänge von 10 m steht die maximale Leistung zur Verfügung. Bei der Verlängerung des Pistolenkabels auf eine Gesamtlänge von bis zu 40 m entsteht ein Leistungsverlust von bis zu 10%. -
Seite 38: Betrieb
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG BETRIEB QUALIFIKATION DES BEDIENPERSONALS WARNUNG Unsachgemässe Bedienung! Verletzungsgefahr und Geräteschäden. Das Bedienpersonal muss zur Bedienung der gesamten Anlage qualifi ziert und geeignet sein. Das Bedienpersonal muss die möglichen Gefahren bei unsachgemässem Verhalten sowie notwendigen Schutzeinrichtungen und -massnahmen kennen. Vor Beginn der Tätigkeit ist das Bedienpersonal an der Anlage entsprechend zu schulen. -
Seite 39: Notabschaltung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG WARNUNG Entladung elektrostatisch aufgeladener Bauteile in lösemittelhaltiger Atmosphäre! Explosionsgefahr durch elektrostatische Überschläge. Pistole nur mit montierter Düse, Luftkappe und Überwurfmutter betreiben. Überwurfmutter fest anziehen, besonders bei Düse in Reinigungsstellung. 7.2.1 NOTABSCHALTUNG Bei unvorhergesehenen Vorgängen ist wie folgt vorzugehen: 1. -
Seite 40: Arbeiten
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG ARBEITEN Sicherstellen dass: die regelmässigen Sicherheitskontrollen gemäss Kapitel 8.2.3 durchgeführt sind, die Inbetriebnahme gemäss Kapitel 6.6 durchgeführt ist. B_03158... -
Seite 41: Befüllen Mit Arbeitsmaterial
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.1 BEFÜLLEN MIT ARBEITSMATERIAL 1. Leeren Behälter (18) unter das Rücklaufrohr (8) stellen. 2. Ansaugschlauch (7) in Behälter mit Arbeitsmaterial (19) stellen. Hinweis: Ist die Pumpe mit einem starren Ansaugsystem versehen, so darf sie bis maximal zur Mitte des Einlassgehäuses in Arbeitsmaterial eingetaucht werden! 3. - Seite 42 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Spritzbild einstellen mit dem Luftdruckregler (6) Der Luftdruckregler regelt die Luftzufuhr (Form- und Zerstäuberluft) zur Pistole. B_00071 keine Luft zu wenig Luft richtige Luft Spritzbild und Luftregulierung Die Luftregulierung regelt das Verhältnis Formluft / Zerstäuberluft. Damit kann die Spritzbildform optimal an das Spritzobjekt angepasst werden.
-
Seite 43: Spritzen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.3 SPRITZEN 1. Spritzpistole mit Abzugverriegelung sichern und gewünschte Düse einsetzen. 2. Steuergerät in Betrieb nehmen. Siehe entsprechende Betriebsanleitung. 3. Materialversorgung auf ca. 8 MPa; 80 bar; 1160 psi Betriebsdruck eingestellt in Betrieb nehmen. Siehe entsprechende Betriebsanleitung. AirLess Spritzen 4. -
Seite 44: Druckentlastung / Arbeitsunterbrechung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.4 DRUCKENTLASTUNG / ARBEITSUNTERBRECHUNG Die Druckentlastung muss immer dann durchgeführt werden wenn: - Die Spritzarbeiten beendet sind. - Das Spritzsystem gewartet wird. - Am Spritzsystem Reinigungsarbeiten durchgeführt werden. - Das Spritzsystem an einen anderen Standort verschoben wird. - Am Spritzsystem etwas überprüft werden muss. -
Seite 45: Ausspülen Bei Verstopfter Rundstrahldüse
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.5 AUSSPÜLEN BEI VERSTOPFTER RUNDSTRAHLDÜSE GEFAHR Explodierendes Gas-Luft-Gemisch! Lebensgefahr durch umherfl iegende Teile und durch Verbrennungen. Nie in einen geschlossenen Behälter spritzen. Behälter erden. 1. Düseneinsatz (1) mit Düsenschlüssel (2) eine halbe Umdrehung herausdrehen. 2. Düsenschlüssel entfernen und Abzugsbügel kurzzeitig betätigen. -
Seite 46: Umrüstung Aircoat Rundstrahl / Aircoat Flachstrahl
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.7 UMRÜSTUNG AIRCOAT RUNDSTRAHL / AIRCOAT FLACHSTRAHL Spritzpistole spülen 1. Steuergerät ausschalten. 2. Druckentlastung durchführen Kapitel 7.3.4 3. System an Spülmittelversorgung anschliessen. 4. Materialdruck einstellen. Luftdruckregler schliessen. 5. Spritzpistole gründlich durchspülen. 6. Druckentlastung durchführen Kapitel 7.3.4 7. - Seite 47 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG B_03162...
-
Seite 48: Auswechseln Der Aircoat Flachstrahldüse
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.8 AUSWECHSELN DER AIRCOAT FLACHSTRAHLDÜSE 1. Steuergerät ausschalten. 2. Druckentlastung durchführen Kapitel 7.3.4 3. Spritzpistole mit Abzugverriegelung sichern. 4. Überwurfmutter komplett (12) abschrauben und Luftkappe (10) abschrauben. 5. AirCoat Düse ACF 5000 (11) entfernen und mit Reinigungsmittel behandeln, bis alle Farbreste aufgelöst sind. -
Seite 49: Reinigung Der Düsenteile
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.9 REINIGUNG DER DÜSENTEILE Die AirCoat Düsen ACF 5000 (11), die Düseneinsätze (3) und die Düsenverschraubung (7) können in eine vom Lackhersteller empfohlene Reinigungslösung gelegt werden. Alle anderen Düsenbestandteile dürfen nicht in Reinigungslösung gelegt werden. Diese Teile mit einer vom Lackhersteller empfohlenen Reinigungslösung reinigen und mit einem Lappen oder einer Luftblaspistole trocknen. -
Seite 50: Düsenverstopfung Beseitigen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.10 DÜSENVERSTOPFUNG BESEITIGEN 1. Steuergerät ausschalten. 2. Druckentlastung durchführen Kapitel 7.3.4 3. Spritzpistole (1) mit Abzugverriegelung (14) sichern. 4. Überwurfmutter komplett (12) abschrauben und Luftkappe (10) abnehmen. 5. Düse ACF 5000 (11) von Hand aus Luftkappe (10) drücken und umgedreht mit Düsenspitze nach hinten in die Luftkappe (10) einsetzen. - Seite 51 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG B_04388 ACF5000 Düse in Spritzstellung ACF5000 Düse in Reinigungsstellung...
-
Seite 52: Wechsel Der Ventilaufnahme
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 7.3.11 WECHSEL DER VENTILAUFNAHME HINWEIS Wechsel der Ventilaufnahme! Geräteschäden. Beim Wechseln der Ventilaufnahme Abzug betätigen. Zur Vermeidung von Schäden an der Pistole (Ventilsitz reibt auf der Ventilnadel, Ventilnadel kann gelöst werden) beim Wechsel der Ventilaufnahme Pistolenabzug betätigen. Ventilaufnahme festziehen mit Steck- oder Ringschlüssel (kein Gabelschlüssel). - Seite 53 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG...
-
Seite 54: Reinigung Und Wartung
GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER-Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. Nur Teile reparieren und austauschen, die im Kapitel „Ersatzteile“ aufgeführt und dem Gerät zugeordnet sind. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie- und Druckluftzufuhr abschalten. - Seite 55 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG GEFAHR Explosive Gas-Luft-Gemische! Lebensgefahr und Geräteschäden. Vor Beginn der Reinigung, Spülung oder anderer manueller Arbeiten muss die Hochspannung abgeschaltet und gegen Wiedereinschalten gesichert sein! Die Spritzpistole muss vor Beginn der Reinigungsarbeiten von der Hochspannungsversorgung getrennt werden. Für Reinigungs- und Spülmittel nur elektrisch leitfähige Behälter verwenden.
-
Seite 56: Gerät Spülen Und Reinigen
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 8.1.3 GERÄT SPÜLEN UND REINIGEN Die Spritzpistole bzw. das Gerät muss täglich gereinigt und durchgespült werden. Die verwendeten Reinigungs- und Spülmittel müssen dem Arbeitsstoff entsprechen. WARNUNG Unverträglichkeit von Spül- / Reinigungsmittel und Arbeitsmittel! Explosions- und Vergiftungsgefahr durch giftige Dämpfe. Verträglichkeit der Spül- und Reinigungsmittel mit dem Arbeitsmittel an Hand der Sicherheitsdatenblätter prüfen. - Seite 57 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG GEFAHR Explodierendes Gas-Luft-Gemisch! Lebensgefahr durch umherfl iegende Teile und durch Verbrennungen. Nie in einen geschlossenen Behälter spritzen. Behälter erden. Spritzpistole spülen 1. Steuergerät ausschalten. 2. Druckentlastung durchführen Kapitel 7.3.4. 3. Luftdruckregler schliessen. 4. Spritzsystem an Spülmittelversorgung anschliessen gemäss Betriebsanleitung der Pumpe.
-
Seite 58: Wartung
Gemäss der Richtlinie für Flüssigkeitsstrahler (ZH 1/406 und BGR 500 Teil 2 Kapitel 2.29 und 2.36): - Die Flüssigkeitsstrahler sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen (zum Beispiel WAGNER Servicetechniker) auf ihren arbeitssicheren Zustand zu prüfen. - Bei stillgelegten Geräten kann die Prüfung bis zur nächsten Inbetriebnahme ausgesetzt werden. -
Seite 59: Sicherheitskontrollen
GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER-Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. Nur Teile reparieren und austauschen, die im Kapitel „Ersatzteile“ aufgeführt und dem Gerät zugeordnet sind. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie- und Druckluftzufuhr abschalten. -
Seite 60: Materialschläuche, Rohre Und Kupplungen
Unbeschädigte Schlauchleitungen sind spätestens dann zu ersetzen, wenn einer der zwei folgenden Zeiträume überschritten wird: – 6 Jahre ab Datum der Verpressung (siehe Armatur-Einprägung). – 10 Jahre ab Datum des Schlauch-Aufdrucks. Armatur- Schlauch-Aufdruck Bedeutung Einprägung Bedeutung WAGNER Name / Hersteller (falls vorhanden) Herstelldatum yymm xxx bar Druck (Jahr/Monat) -
Seite 61: Störungssuche Und -Behebung
Funktionsstörung beheben. Pistole und Pistolenkabel anschliessen / auf Defekt überprüfen Lackwiderstand überprüfen (siehe Kapitel 2.5) Dichtung im Vorsatz defekt Reparatur durch WAGNER Service Luftkanäle feucht Luftkanäle reinigen und austrocknen Rücksprühung Ungenügende Erdung am Objekt Erdung überprüfen Distanz zwischen Pistole und Werkstück Mit der Pistole näher an das Werkstück... - Seite 62 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG...
-
Seite 63: Reparaturen
Gemäss der Richtlinie für Flüssigkeitsstrahler (ZH 1/406 und BGR 500 Teil 2 Kapitel 2.29 und 2.36): - Die Flüssigkeitsstrahler sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen (zum Beispiel WAGNER Servicetechniker) auf ihren arbeitssicheren Zustand zu prüfen. - Bei stillgelegten Geräten kann die Prüfung bis zur nächsten Inbetriebnahme ausgesetzt werden. -
Seite 64: Spritzpistole
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 10.3 SPRITZPISTOLE Kunststoff teile Alle Kunststoff teile mit dosiertem Krafteinsatz behandeln. 10.3.1 WERKZEUGE Zum Zerlegen und Zusammenbau der Spritzpistole werden folgende Werkzeuge benötigt: - Innensechskantschlüssel SW 2 - Innensechskantschlüssel SW 3 - Innensechskantschlüssel SW 5 - Gabelschlüssel SW 5 - Gabelschlüssel SW 6 - Gabelschlüssel SW 8... -
Seite 65: Zerlegung Der Spritzpistole
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 10.3.2 ZERLEGUNG DER SPRITZPISTOLE SW12 SW12 B_03194 Luftschlauch Beim Abschrauben des Luftschlauchs muss mit einem zweiten Gabel-/ Ringschlüssel gegengehalten werden. Torx® 25 SW19 B_03195 SW21... - Seite 66 - Holzschraube ( 3 mm; 0.12 inch, Länge 40mm; 1.6 inch) in den Nippel (25) eindrehen, max. 6 mm tief. - Mit geeigneter Zange gerade herausziehen. Eventuell gleichzeitig im Uhrzeigersinn drehen. - Danach muss der Nippel ersetzt werden. Wenn der Nippel im Pistolenvorsatz zerbricht, muss der WAGNER Service kontaktiert werden.
- Seite 67 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Montagewerkzeug Ventilnadel, Bestellnr. 2309368 B_04786 Montagewerkzeug Spannschraube, Ventilaufnahme: Montagewerkzeug oder Steck-/ Bestellnr. 2325263 Ringschlüssel verwenden (keinen Gabelschlüssel). Ventilspitze (27) Ventilspitze mit Montagewerkzeug Ventilnadel (Bestellnr. 2309368) von Hand lösen. Goldkontakthülse (10) bleibt entweder im Vorsatz drin (11) oder sitzt auf dem Widerstand (12).
- Seite 68 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 1. Druckfeder (4) entnehmen. 2. Spannschraube (1) mit Montagewerkzeug (5) lösen. B_04787 3. Ventilstangen-Einheit (2, 6, 7) ausschrauben. Dabei wird die Packung (3) ebenfalls mit herausgedreht. 4. Nur bei Bedarf: Stangendichtung (10) herausnehmen. Dabei das Gehäuse nicht beschädigen.
-
Seite 69: Reinigung Der Teile Nach Erfolgter Demontage
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 10.3.3 REINIGUNG DER TEILE NACH ERFOLGTER DEMONTAGE ACHTUNG Zu beachten: Alle wiederverwendbaren Teile (ausgenommen hochspannungsführende Teile wie Kaskade, Vorsatz, Stecker komplett usw.) mit einem geeigneten Reinigungsmittel gründlich reinigen. Vorsatz, Stecker, Handgriff innen sowie alle demontierten Teile müssen nach der Reinigung sauber und trocken sein. -
Seite 70: Zusammenbau Der Spritzpistole
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 10.3.4 ZUSAMMENBAU DER SPRITZPISTOLE Montagehilfsmittel: Bestellnr. Bezeichnung 9992698 Vaseline weiss PHHV II 9992511 Loctite 243 9992609 Anti-Festbrennpaste * Vaseline sparsam einsetzen Nur bei Bedarf (falls die Dichtung demontiert wurde): Einpressen mit Montagewerkzeug Dichtung Handgriff (Bestellnr. 2342334, nicht im Lieferumfang) B_03448 Aussparung für Stift... - Seite 71 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Ventilstangen-Einheit Längen-Einstellmass X mit der Abzugsmutter (7) einstellen und dann den Gewindestift (6) mit Innensechskantschlüssel SW2 fi xieren. B_04791 Handschuhe tragen! Das Aussengewinde der Packung (9) muss lackfrei sein. Ventilstangen-Einheit (8) und Packung (9): Mit Pinsel den (sparsam) - fetten, Hohlraum benetzen.
- Seite 72 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Goldkontakthülse (10) Prüfen, ob sich die Goldkontakthülse im Vorsatz befi ndet (11). Sonst die Hülse auf den Widerstand aufsetzen (12). Einbaulage und -richtung B_04379 beachten. Einbaulage beachten. Montagewerkzeug Ventilnadel, Bestellnr. 2309368 B_04793 1. Ventilstange in die hintere Position ziehen, damit die Dichtpartie nicht zerkratzt (1).
- Seite 73 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Vorsatz innen und Kaskade sauber reinigen SW19 und entfetten, dann 2.5 Nm Kaskadenoberfl äche mit Vaseline einstreichen. Nippel (25) Vor Montage des Materialschlauches SW22 prüfen, dass sich kein Nippel (25) im Pistolenvorsatz befi ndet! Nippel auf Beschädigungen prüfen und bei Bedarf ersetzen (Bestellnr.
- Seite 74 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Abzugbügel von unten nach oben in den Luftventil-Kolben schieben. Die Aussparung des Abzugbügels muss in die Einbuchtung des Kolbens zu liegen kommen. Torx® 25 B_03206 0.8 Nm Deckel (5) Der Deckel muss sorgfältig behandelt Einbaulage SW12 und darf in keiner Weise beachten!
- Seite 75 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Flachstrahldüse Montage siehe Kapitel 14.3.1 Diverse Düsengrössen siehe Kapitel 13.2 Rundstrahldüse Montage siehe Kapitel 14.3.2 Diverse Düsengrössen siehe Kapitel 13.1 B_03208 Luftschlauch Beim Anschrauben des Luftschlauchs muss mit einem zweiten Gabel-/ Ringschlüssel gegengehalten werden.
-
Seite 76: Funktionskontrolle Nach Der Reparatur
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG FUNKTIONSKONTROLLE NACH DER REPARATUR Nach jeder Reparatur muss das Gerät vor der Wiederinbetriebnahme auf seinen sicheren Zustand überprüft werden. Der erforderliche Prüf- und Testumfang ist von der durchgeführten Reparatur abhängig und muss vom Reparaturpersonal dokumentiert werden. - Seite 77 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Prüfung auf Durchschlag Pistole gegen Erde mit dem Erdungsstab überprüfen. Dabei darf es zu keiner Funkenbildung kommen. Hinweis: In der Nähe der Elektrode können harmlose Coronaentladungen auftreten. Erdungsstab, Bestellnr. 175519 B_03212...
-
Seite 78: Luft-Prüfung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 11.2 LUFT-PRÜFUNG Prüf- oder Luftschlauch an die Spritzpistole anschliessen. Die folgenden Luft-Prüfungen jeweils zweimal durchführen: - bei 0.1 MPa; 1 bar; 14.5 psi - bei 0.8 MPa; 8 bar; 116 psi Luftventil prüfen B_03213 Das Luftventil muss sauber ein- und ausschalten. Luft-Dichtheit Bei unbetätigtem Abzugbügel die im Bild bezeichneten Stellen auf Luftdichtheit prüfen. -
Seite 79: Entsorgung
Produkt nicht über den Hausmüll zu entsorgen, sondern muss der umweltgerechten Wiederverwertung zugeführt werden. Ihr WAGNER Elektro-Alt-Gerät wird von uns, bzw. unseren Handelsvertretern zurückgenommen und für Sie umweltgerecht entsorgt. Wenden Sie sich in diesem Fall an einen unserer Service- Stützpunkte bzw. -
Seite 80: Zubehör
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG ZUBEHÖR 13.1 RUNDSTRAHLDÜSEN 13.1.1 RUNDSTRAHLDÜSENAUFSATZ ACR 5000 Bestellnr. Benennung 2309883 Rundstrahldüsenaufsatz ACR 5000 (mit Düsenschlüssel, ohne AC- Rundstrahl-Düseneinsatz) B_03210 13.1.2 AIRCOAT RUNDSTRAHL-DÜSENEINSÄTZE Die Rundstrahldüsen eignen sich besonders zum Spritzen von fi ligranen Teilen, Rohren, Profi len und komplizierten Werkstücken. Bestellnr. -
Seite 81: Aircoat Flachstrahldüsen Acf 5000
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 13.2.2 AIRCOAT FLACHSTRAHLDÜSEN ACF 5000 Anwendung B_03163 395107 07/10 0.18; 0.007 10° Naturlacke 395207 07/20 20° 395407 07/40 40° 395109 09/10 0.23; 0.009 10° Farblose Lacke 395209 09/20 20° Öle 395309 09/30 30° 395409 09/40 40°... - Seite 82 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Anwendung B_03163 395219 19/20 0.48; 0.019 20° Rostschutzfarben 395319 19/30 30° Latexfarben 395419 19/40 40° 395519 19/50 50° 395619 19/60 60° 395819 19/80 80° 395221 21/20 0.53; 0.021 20° Glimmerfarben 395421 21/40 40° Zinkstaubfarben 395521 21/50 50°...
-
Seite 83: Filter
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 13.3 FILTER Bestellnr. Benennung 3204604 Spaltfi lter 60 Maschen (weiss) 3204605 Spaltfi lter 100 Maschen (schwarz) B_00019 9999002 Spaltfi lter 200 Maschen (gelb) -
Seite 84: Schläuche Und Elektrokabel
Schlauchset GM 5000EAC (20.0 m) bestehend aus: 9984573-20 Hochdruckschlauch-DN4-PN270-¼"NPS-20.0 m-PA 2339155 Luftschlauch komplett DN6.5 (20.5 m) 2339160 Pistolenkabel GM 5000E (25.0 m) 20.5m 3676437 Schutzschlauch-Gewebe PP30 (20.5 m) Im grossen WAGNER Zubehörkatalog für Nassbeschichtung fi nden Sie Reduzier- und Materialverschraubungen. - Seite 85 1 Materialschlauch 2 Luftschlauch 3 Elektrokabel Bestellnr. Bezeichnung A [mm] B [mm] C [mm] D [mm] E [mm] +100 2339171 Schlauchset GM 5000EAC (7.5 m) 29±2 65±2 300±10 20±10 1500 2339172 Schlauchset GM 5000EAC (10 m) 29±2 65±2 300±10 20±10...
-
Seite 86: Schlauchpakete Für Niederohmige Materialien
Hochdruck-Materialschlauch EAC komplett (20.0 m) Low R (inklusive Pos. 6) 2339155 Luftschlauch komplett DN6.5 (20.5 m) 2339160 Pistolenkabel GM 5000E (25.0 m) 20.5m 3676437 Schutzschlauch-Gewebe PP30 (20.5 m) Im grossen WAGNER Zubehörkatalog für Nassbeschichtung fi nden Sie Reduzier- und Materialverschraubungen. - Seite 87 (***) B_03846 1 Materialschlauch 2 Elektrokabel 3 Luftschlauch Bestellnr. Bezeichnung A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] 2339179 Schlauchset GM 5000EAC Low R (7.5 m) 206±2 177±2 300±10 20±10 1500 +100 188±1 +100 2339180 Schlauchset GM 5000EAC Low R (10 m) 206±2...
-
Seite 88: Materialschlauch 1.5 Mm
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 13.4.3 MATERIALSCHLAUCH 1.5 MM B_04197 Bestellnr. Benennung 2352607 Set Materialschlauch AC 1.5mm komplett 13.4.4 PISTOLENKABEL UND PISTOLENKABEL-VERLÄNGERUNGEN Pistolenkabel GM 5000E Länge 10 m; 32.8 ft 15 m; 49.2 ft 20 m; 65.6 ft 25 m; 82.0 ft 32 m; 105 ft 62 m;... -
Seite 89: Diverses
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 13.5 DIVERSES Bestellnr. Benennung 2319653 Pistolenschutzüberzug B_03693 259010 Hochspannungstester HV200 N P_00265 2326041 Lackwiderstandsmessgerät B_03692 999080 Nassfi lm-Dickenmesser B_03224 50342 Viskositätenmessbecher DIN 4 mm; 0.16 inch 2309368 Montagewerkzeug Ventilnadel B_03451... - Seite 90 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 128901 Düsenschlüssel ACR 2325263 Montagewerkzeug Spannschraube B_03681 2326485 Wandhalter GM 5000E (links/rechts) B_03699 2324766 Drehgelenk Luft B_03720 2327060 Fitting-SJM-GM5000EAC-1/4"NPS (Drehgelenk Material) B_03719 2327061 Drehgelenk-Set GM 5000EAC B_03720 B_03719...
-
Seite 91: Ersatzteile
GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER-Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. Nur Teile reparieren und austauschen, die im Kapitel „Ersatzteile“ aufgeführt und dem Gerät zugeordnet sind. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie- und Druckluftzufuhr abschalten. -

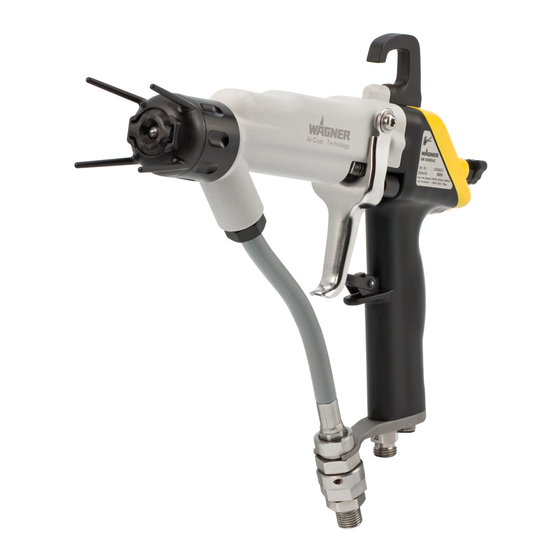

Seite 92: Spritzpistole Gm 5000Eac
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 14.2 SPRITZPISTOLE GM 5000EAC Zerlegung und Zusammenbau siehe Kapitel 10 B_03153... - Seite 93 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Ersatzteilliste GM 5000EAC Bestellnr. Benennung 2309871 GM 5000EAC Grundausführung Vorsatz GM 5000EAC komplett Details siehe Kapitel 14.2.1 2314361 Haken Handgriff GM 5000EAC komplett Details siehe Kapitel 14.2.2 9900308 Zylinderschraube mit Innensechskant 2312183 Deckel komplett (inklusive Pos 24)
-
Seite 94: Gm 5000Eac - Vorsatz
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 14.2.1 GM 5000EAC – VORSATZ B_04368 Zerlegung und Zusammenbau siehe Kapitel 10 123 ±0.1 mm 4.8425 ±0.004 inch... - Seite 95 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG Ersatzteilliste Vorsatz Bestellnr. Benennung Vorsatz GM 5000EAC komplett 2312175 Ventilaufnahme AC komplett 2312186 Ventilspitze AC komplett 2353476 Vorsatz GM 5000EAC 2313314 Luftverteilerring AC 2307180 O-Ring, ummantelt 2314283 Kontaktierung AC 9952777 Widerstand-Hochohm Nackt 9960808 Bauteilsteckbuchse (Goldkontakthülse)
-
Seite 96: Gm 5000Eac - Handgriff
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 14.2.2 GM 5000EAC – HANDGRIFF Zerlegung und Zusammenbau siehe Kapitel 10 B_04775... - Seite 97 O-Ring 9974166 O-Ring 2309817 Typenschild links GM 5000EAC* 2309810 Typenschild rechts GM 5000E* 9971364 O-Ring 2326336 Service Set GM 5000EAC = Verschleissteil = Im Service-Set enthalten. Hinweis: * Typenschilder dürfen nur durch WAGNER Personal oder eine befähigte Person ersetzt werden!
-
Seite 98: Ersatzteillisten Zubehör
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 14.3 ERSATZTEILLISTEN ZUBEHÖR 14.3.1 FLACHSTRAHLDÜSEN B_03168 Ersatzteilliste Flachstrahldüsen Bestellnr. Benennung 2315775 Überwurfmutter AC komplett 2309882 Luftkappe ACF 5000 - LV (rot) 2314203 Luftkappe ACF 5000 - HV (blau) 2311777 Düsenschutz AC 2311776 Überwurfmutter AC 2311217 O-Ring, ummantelt 2319525 Elektrodenset Flach... -
Seite 99: Rundstrahldüsenaufsatz Acr 5000
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 14.3.2 RUNDSTRAHLDÜSENAUFSATZ ACR 5000 B_03169 Ersatzteilliste Rundstrahldüsenaufsatz ACR 5000 Bestellnr. Benennung 2309883 Rundstrahldüsenaufsatz ACR 5000 2307220 Düsenmutter 2315310 O-Ring 132351 Düsenverschraubungshalter 2307219 Düsenkörper 2319526 Elektrodenset Rund 132516 Düsenverschraubung komplett 2307216 Dichtnippel 2311217 O-Ring 128901 Düsenschlüssel komplett = Verschleissteil... -
Seite 100: Gewährleistungs- Und Konformitätserklärungen
Geräte sachgemäss montiert, betrieben und gewartet werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen. Mit Original- WAGNER-Zubehör und -Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. 15.2 GEWÄHRLEISTUNGSANSPRUCH Für dieses Gerät leisten wir Gewährleistung in folgendem Umfang:... -
Seite 101: Ce-Konformitätserklärung
SIRA 11 ATEX 5374X erteilt durch SIRA Certifi cation CH4 9JN, Chester, England, benannte Stelle Nr. 0518 Kennzeichnung: Steuergerät: Spritzpistole: CE-Konformitätsbescheinigung Die CE-Konformitätsbescheinigung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER-Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: 2310487... -
Seite 102: Eg-Baumuster-Prüfbescheinigung
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 15.4 EG-BAUMUSTER-PRÜFBESCHEINIGUNG... - Seite 103 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG...
- Seite 104 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG...
-
Seite 105: Hinweise Auf Deutsche Regelungen Und Richtlinien
AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG 15.5 HINWEISE AUF DEUTSCHE REGELUNGEN UND RICHTLINIEN Technische Regel für Betriebssicherheit Teil 2, Kapitel 2.36 Arbeiten mit Flüssigkeitsstrahlern Teil 2, Kapitel 2.29 Verarbeiten von Beschichtungsstoff en Vermeidung von Zündgefahren Einrichtungen zum Reinigen von Werkstücken mit Lösemitteln Richtlinien für Flüssigkeitsstrahler Lackierräume und -einrichtungen Elektrostatisches Beschichten... - Seite 106 AUSGABE 05/2015 BESTELLNUMMER DOC2310481 BETRIEBSANLEITUNG...
- Seite 108 Bestellnr. 2310481 Ausgabe 05/2015 Deutschland Telefon Telefax E-Mail Schweiz Telefon Telefax Weitere Kontaktadressen sind im Internet zu fi nden unter: Unternehmen/Standorte/WAGNER weltweit Änderungen vorbehalten...
