Diagnose und Störungsbehebung
90
Zur Systemintegration
Fehler
PROFINET Gerätename wird nicht
korrekt dargestellt und enthält
Codierungen.
12.2

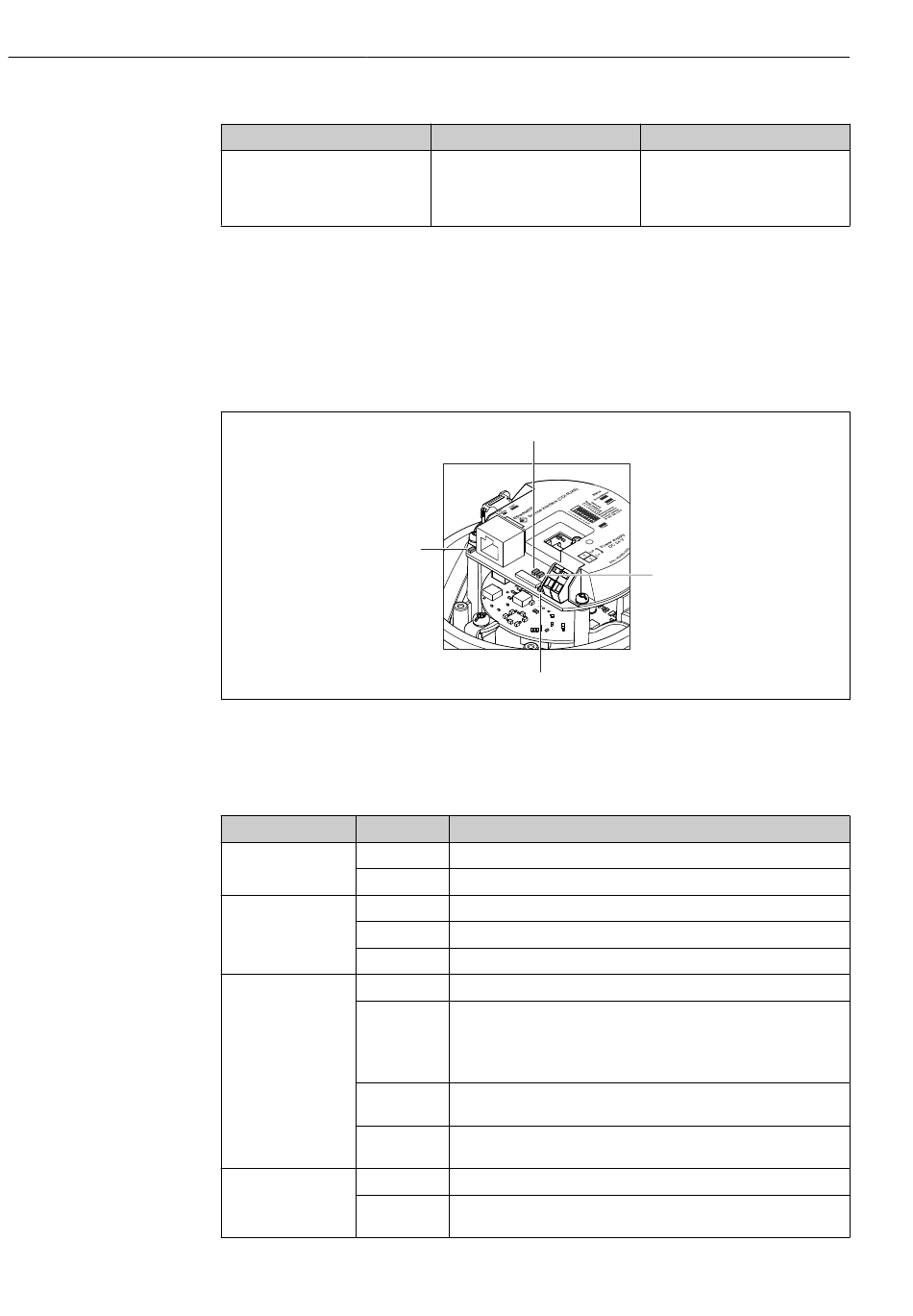

Diagnoseinformation via Leuchtdioden
12.2.1
Messumformer
Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
1
Link/Activity
2
Netzwerk-Status
3
Gerätestatus
4
Versorgungsspannung
LED
Farbe
Versorgungsspannung Aus
Grün
Gerätestatus
Grün
Rot blinkend
Rot
Netzwerk-Status
Grün
Grün blinkend
Rot
Rot blinkend
Link/Activity
Orange
Orange blin-
kend
Mögliche Ursachen
Über das Automatisierungssystem
wurde ein Gerätename vorgegeben
der einen oder mehrere Unterstri-
che enthält.
2
1
4
Versorgungsspannung ist aus oder zu niedrig
Versorgungsspannung ist ok
Gerätestatus ist ok
Eine Gerätestörung vom Diagnoseverhalten "Warnung" ist aufgetreten
Eine Gerätestörung vom Diagnoseverhalten "Alarm" ist aufgetreten
Gerät im zyklischen Datenaustausch
Nach Anforderung über das Automatisierungssystem:
Blinkfrequenz: 1 Hz (Blinking-Funktionalität: 500 ms an, 500 ms aus)
Gerät hat keine IP-Adresse, kein zyklischer Datenaustausch
Blinkfrequenz: 3 Hz
IP-Adresse ist vorhanden aber keine Verbindung zum Automatisie-
rungssystem
Zyklische Verbindung war vorhanden, aber Verbindung abgebrochen
Blinkfrequenz: 3 Hz
Link vorhanden, aber keine Aktivität
Aktivität vorhanden
Proline Promass P 100 PROFINET
Behebung
Über das Automatisierungssystem
einen korrekten Gerätenamen
(ohne Unterstriche) vorgegeben.
3
Bedeutung
Endress+Hauser
A0027678
