Anschlüsse - Zoom R24 Bedienungsanleitung

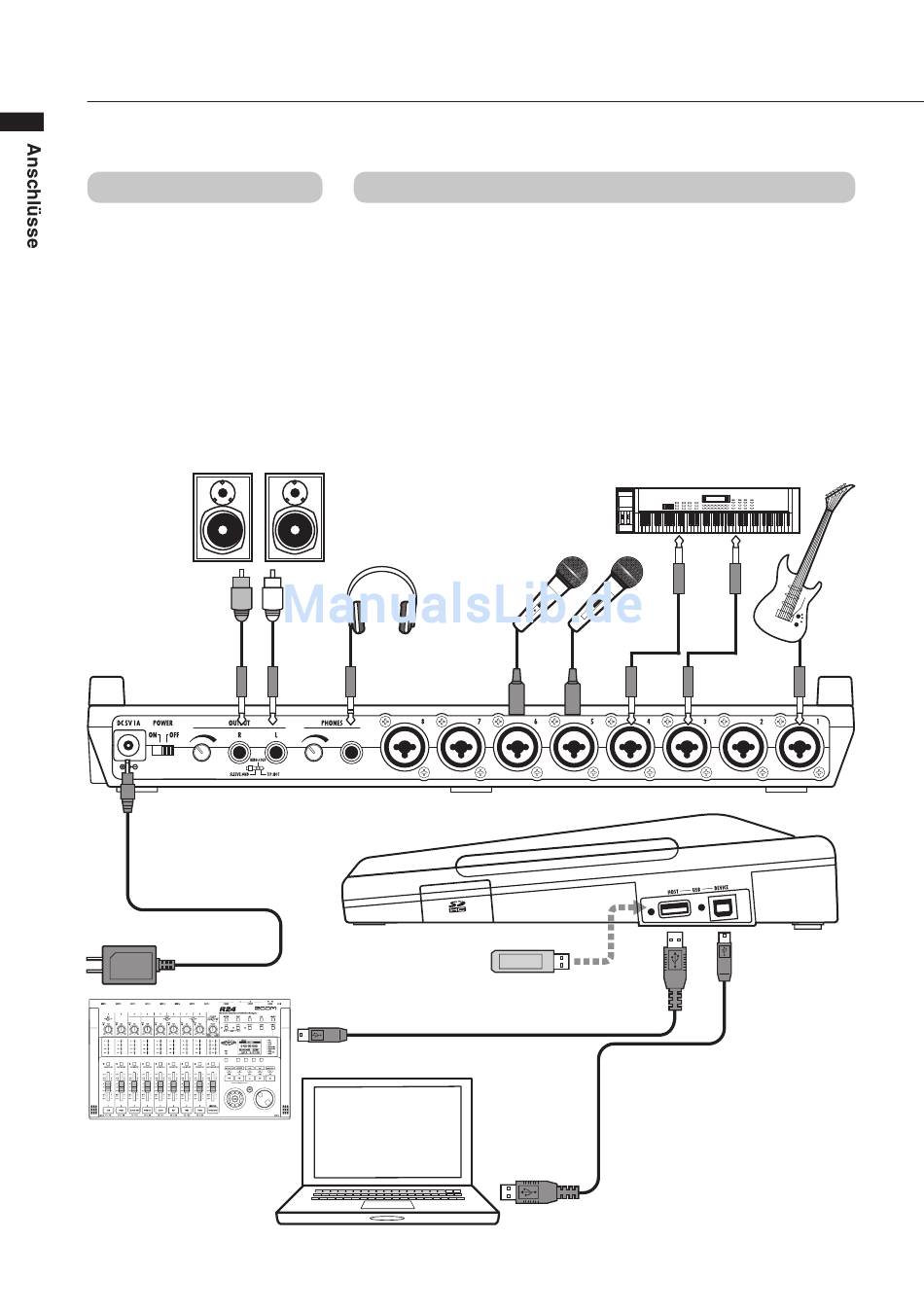

Anschlüsse
Lesen den folgenden Abschnitt, um andere Geräte wie Instrumente, Mikrofone, Audio-
Equipment und Computer anzuschließen.
Ausgänge
Stellen Sie den METRONOME-Schalter
so ein, dass es entweder nur über die
Buchse PHONES oder auch über die
Buchsen OUTPUT wiedergegeben wird.
❶ Stereoanlage, Lautsprecher mit
integrierten Verstärkern etc.
S c h a l t e n S i e d a s S y s t e m a u s
(oder drehen Sie die Lautstärke
herunter), bevor Sie die Lautspre-
cher anschließen, um Schäden zu
vermeiden.
Rückseite
❽ Netzteil
Sie müssen das Netzteil
Z O O M A D - 1 4 A C v e r-
wenden, das für dieses
Gerät entwickelt wurde.
❽
❼ A n s c h l u s s e i n e s
weiteren R24 über USB
Wenn Sie zwei R24 kaska-
dieren, können Sie gleichzeitig
16 Spuren aufnehmen.
11
Schließen Sie Kabel mit XLR- oder Monoklinkensteckern (symmetrisch oder unsym-
metrisch) an den INPUT-Buchsen an.
❷ Mikrofone
Um ein Mikrofon mit Phantomspeisung
zu betreiben, schließen Sie es zuerst
an INPUT 5 oder 6 an und schalten
anschließend den Schalter PHANTOM
auf ON. Die Phantomspeisung kann
auch an den INPUTS 3,4,7 und 8 ange-
legt werden (siehe S. 104).
❸ Geräte mit Stereoausgängen
Beim Anschluss eines stereophonen
Synthesizers oder CD-Spielers sollten
Sie darauf achten, den linken Ausgang
mit einer ungeradzahligen und den
rechten Ausgang mit einer gerad-
zahligen INPUT-Buchse am R24 zu
verbinden.
❶
❼
Eingänge
❹ Gitarre/Bass
Für den Direktanschluss einer passiven
E - Gi t a r re o de r e in e s E - B a s s e s
verwenden Sie INPUT 1, der für hoch-
ohmige Instrumente ausgelegt ist, und
schalten den Schalter Hi-Z auf ON.
❺ Interne Mikrofone
Verwenden Sie die Mikrofone, um eine
Band oder ein Schlagzeug aufzunehmen.
Stellen Sie den Schalter MIC auf ON: Das
Signal liegt an den INPUTS 7 und 8 an.
❷
R
USB-Stick
❻ Anschluss eines Computers
über USB
Durch Anschluss eines Computers
können Sie Audiodateien und Projekte
direkt mit dem R24 austauschen.
❻
Zudem können Sie das R24 auch als
Audio-Interface und Bedienoberfläche
für Ihre DAW-Software verwenden.
❹
❸
L
Rechtes
Seitenteil
