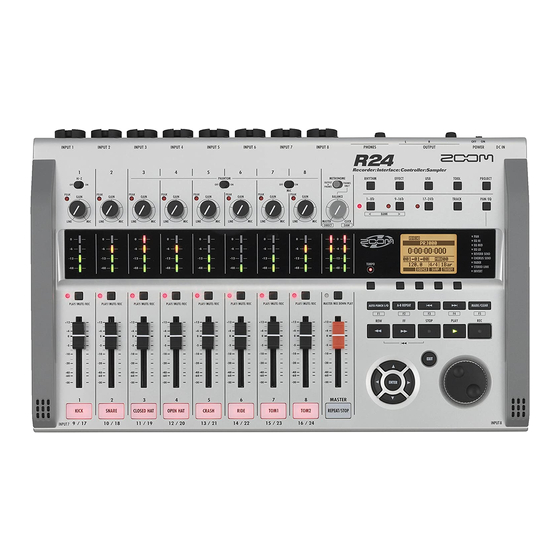

- Seite 1 BEDIENUNGSANLEITUNG AUDIO-INTERFACE © ZOOM Corporation Dieses Handbuch darf weder in Teilen noch als Ganzes in irgendeiner Form reproduziert werden.
-
Seite 2: Inhaltsverzeichnis
Bedienoberfläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 R24 . A udio-Interface: .Systemvoraussetzungen . . . . . . . . . . . . . . . . . 6 Cubase LE 5 Startup Guide . - Seite 3 Der .Mixer .im . A udio-Interface-Modus . . . . . . . . . . . . . . . . . . . . . 25 Lautstärke, Reverb Send, Pan .
-
Seite 4: Audio-Interface Und Bedienoberfläche
Audio-Interface und Bedienoberfläche Dieser Abschnitt erklärt, wie Sie das Gerät mit einem Computer verbinden und den Be- trieb als Audio-Interface und die Bedienoberflächenfunktionen des R24 für eine DAW und andere Software einrichten. Funktionen des Audio-Interface und der Bedienoberfläche [INPUT 1-8]-Buchsen... - Seite 5 Gesang lassen sich zudem bequem mit Interner vielseitiger Mixer den eingebauten leistungsfähigen Kon- densatormikrofonen aufnehmen. Verwenden Sie den Mixer des R24 zur Anlage einer Monitor-Mischung. Wenn Sie beispielsweise gleichzeitig Gitarre und Gesang aufnehmen, können Sie so Laut- stärkeverhältnis, Panning und Reverb- Anteil regeln.
-
Seite 6: Überblick .Über .Die .Installation .Von .Cubase .Le .5
Überblick über die Installation von Cubase LE 5 Um das R24 mit einer DAW-Software zu betreiben, müssen Sie nach der Installation der Software einen Treiber installieren und für das Gerät konfigurieren. Die Beschreibung erfolgt anhand von Cubase LE 5. ❶... -
Seite 7: R24 Audio-Interface: Systemvoraussetzungen
R24 Audio-Interface: Systemvoraussetzungen R24 Audio-Interface Installationsanleitung für Cubase LE 5 Systemvoraussetzungen Windows Eine genaue Installationsanleitung für den Windows® XP SP2 oder neuer (32-Bit) R16/24-Audio-Treiber und die Software Cuba- Windows® Vista SP1 oder neuer (32-Bit, 64-Bit) se LE 5 finden Sie in der Installationsanleitung Windows®... -
Seite 8: Audio-Interface-Modus: Verbindungen Herstellen Und Entfernen
Audio-Interface-Modus: Verbindungen herstellen und entfernen Hier wird erläutert, wie Sie das R24 über ein USB-Kabel am Computer anschließen bzw. die Verbindung trennen. Einzelheiten erfahren Sie im mitgelieferten Handbuch Cubase LE 5 Startup Guide. R24 verbinden und einrichten Das R24 erstmalig mit dem Computer verbinden Befolgen Sie diese Anleitung bei jedem Anschluss. -
Seite 9: Verbindung Trennen
Wählen Sie RESET, um jede Einstellung auf Werkszustand zurückzusetzen. • Bei Betrieb als Audio-Interface und Bedienober- fläche kann das R24 über ein USB-Kabel und den USB-Bus mit Strom versorgt werden. • Es wird empfohlen, die Systemsoftware des R24 immer auf dem aktuellsten Stand zu halten. -
Seite 10: Funktionen Der Bedienoberfläche
Funktionen der Bedienoberfläche Wenn Sie das R24 über USB als Audio-Interface angeschlossen haben, können Sie mit den Tasten und Fadern des R24 die Laufwerks- und Mixer-Funktionen von Cubase LE 5 bedienen. Über die Bedienoberfläche Bedienoberfläche einrichten Im Betrieb als Bedienoberfläche können Sie Lesen .Sie .die .Schritte .1-5 .im . -
Seite 11: Transport-Sektion
Transport-Sektion Sie können die Bedienoberfläche so konfigu- rieren, dass mit den Laufwerkstasten des R24 bestimmte Funktionen von Cubase LE 5 ge- steuert werden. ［F1］ -Taste ［F2］ -Taste ［F3］ -Taste ［F4］ -Taste ［F5］ -Taste ［REW］ -Taste ［FF］ -Taste ［STOP］ -Taste［PLAY］ -Taste ［REC］ -Taste... -
Seite 12: Bedienung Der Fader-Sektion
Ein Gruppe aus Tracks, die über die Fader und Über die Fader können Sie die Statustasten gesteuert wird, wird als „Bank“ Pegel der entsprechenden Tracks bezeichnet. Mit dem R24 können Sie jeweils einstellen. eine Bank aus acht benachbarten Tracks steu- ern. -
Seite 13: R24-Pegelanzeigen (Audio-Interface-Betrieb)
R24-Pegelanzeigen (Audio-Interface-Betrieb) Außer auf dem MASTER- Auf dem Master-Meter Meter wird auf den Pegelan- wird der Pegel angezeigt, zeige der Pegel angezeigt, der der vom Computer tatsächlich an den Computer zurück kommt. ausgegeben wird. DAW-Aufnahmepegel überprüfen Stellen Sie „REC SIGNAL“ (im INSERT EFFECT-Menü) auf „WET“ (Signal mit Effekt) oder „DRY“... -
Seite 14: Funktionstasten Einrichten
Funktionstasten einrichten Die fünf Tasten oberhalb der Transporttasten können als Funktionstasten (F1~F5) verwendet und frei konfiguriert werden. Einrichten der Funktionstasten Wählen Sie den Typ der Cubase Öffnen Sie den Dialog „Device LE 5-Funktion aus dem Category- setup…“ in Cubase LE 5. Auswahlmenü... -
Seite 15: Kurzübersicht Über Die Funktionen Der Bedienoberfläche
Kurzübersicht über die Funktionen der Bedienoberfläche Diese Funktionen gelten für Cubase LE 5, Cubase 5, Logic Pro, SONAR, Ableton Live und Digital Performer. Bedienelement Erklärung (De-)aktiviert das Mute, Solo und die Aufnahmebereitschaft für Statustasten den Track Fader-Sektion Fader Lautstärkeregelung der jeweiligen Tracks Steuerung der Master-Lautstärke MASTER-Fader Ändern die den Statustasten zugewiesen Funktion/Trennen die Display-Sektion Soft- Tasten... -
Seite 16: Aufnahme .Mit .Cubase .Le .5
Aufnahme mit Cubase LE 5 In diesem Kapitel erklären wir, wie Sie über das R24 in Cubase LE 5 aufnehmen. Erzeugen Sie ein neues Projekt Erzeugen Sie ein neues Projekt Nach dem Kopieren der R24-Projektvorlagen in den entsprechenden Ordner stehen die... -
Seite 17: Erzeugen Sie Einen Neuen Audio-Track
.Projekt-Fenster .geöffnet, .in .dem .die .meisten . Bedienschritte .in .Cubase .LE .5 .ausgeführt .werden Wählen .Sie .den .Track- .Ein-/Ausgabe-Bus Die .Namen .der .R24-Busse, .die .in .den .VST- Verbindungen .(Devices-Menü) .zugewiesen . wurden, .werden .angezeigt . Klicke .Sie .hier, .um .einen .anderen .Bus .aus .dem . -
Seite 18: Schließen Sie Ein Instrument An
Kanalzug .entspricht .dem . Audio-Track Master-Kanal Schließen Sie an einer INPUT-Buch- se des R24 ein Instrument an und wählen Sie ein Effekt-Patch aus. Das .Signal .wird .mit .dem .ausgewählten .Effekt . bearbeitet .und .über .den .USB-Port .an .den . Computer .ausgegeben Lesen .Sie .die .folgenden .Informationen, .wie .Sie . -
Seite 19: Passen Sie Den Aufnahmepegel An
.Computer .zum .R24 .stummgeschaltet Wenn .die .Monitor-Taste .inaktiv .ist, .kann .das . Signal .über .die .Buchsen .PHONES .und .OUTPUT .des . R24 .abgehört .werden, .bevor .es .auf .den .Computer . gespeist .wird Stellen Sie sicher, dass das Trans- portfeld eingeblendet wird Den . -
Seite 20: Aufnahme
Aufnahme mit Cubase LE 5 Aufnahme Überprüfen der Aufnahme (Wiedergabe) Klicken Sie im Transportfeld auf die Ziehen Sie den Master-Channel- Record-Taste, um mit der Aufnah- Fader herunter. me zu beginnen. Record-Taste STOP-Taste Wenn .Sie .jetzt .ein .Instrument .spielen, .wird .in . Echtzeit .die .entsprechende .Wellenform .im .Projekt- fenster .erstellt Um .die . -
Seite 21: Tipps Zur Leistungsverbesserung
Cubase LE 5 zu beenden und die USB- Verbindung zum R24. Dann schließen Sie Wenn nach dem Anklicken der Play-Taste im das R24 wieder an und starten Cubase LE 5 Anschluss an eine Aufnahme kein Audiosignal neu. ausgegeben wird, überprüfen Sie die VST-Verbin- dungen erneut (Schritt 6 im Cubase LE 5 Startup Guide). -
Seite 22: Import .Von . A Udiodaten .In .Cubase .Le .5
Import von Audiodaten in Cubase LE 5 Um Audiodaten als Wave-Dateien auf die Audio-Tracks in Cubase LE 5 zu importieren, können Sie das R24 über USB an den Computer anschließen und als Kartenlesegerät konfigurieren. Import über Drag & Drop Verbinden Sie den DEVICE-Port des Starten Sie Cubase LE 5. - Seite 23 • Um eine WAV-Datei von einem Computer zu kopieren, kopieren Sie es in den AUDIO-Unter- ordner des gewünschten Projekts. Ordnen Sie Es .wird .das .Fenster .zur . A uswahl .der .Import- die Dateien mit Hilfe des R24 den Tracks zu. Methode .eingeblendet...
-
Seite 24: Einsatz Des Befehls „Import
Import von Audiodaten in Cubase LE 5 Einsatz des Befehls „Import“ Verbinden Sie den DEVICE-Port des Öffnen Sie das Cubase-LE-5- R24 über ein USB-Kabel mit dem Projekt, in das Sie die Audiodateien Computer. importieren möchten. Drücken Sie USB. READER. Wählen Sie Menüpunkt... - Seite 25 • M a s t e r- u n d S t e re o - Tr a c k s s i n d S t e re o - WAV-Dateien. • Um eine WAV-Datei von einem Computer zu kopieren, kopieren Sie es in den AUDIO-Unter- ordner des gewünschten Projekts. Ordnen Sie die Dateien mit Hilfe des R24 den Tracks zu.
-
Seite 26: Der Mixer Im Audio-Interface-Modus
Der Mixer im Audio-Interface-Modus Im Audio-Interface-Modus können Sie mit dem Mixer des R24 einen Monitor-Mix erstellen. Außerdem können Sie hier das Lautstärkenverhältnis zwischen internem Mixer und dem Signal, das vom Computer zurückkommt, einstellen. Lautstärke, Reverb Send, Pan Stereo-Link Wie im Aufnahmemodus können Sie auch hier Fassen Sie INPUTS mit geraden und ungeraden die Einstellungen für Reverb Send, Pan, Volu-... -
Seite 27: Tuner
Tuner Der R24-Tuner kann bei der Aufnahme benutzt werden. Einzelheiten erfahren Sie in der Bedienungsanleitung. Chromatischer Tuner HINWEIS TOOL > TUNER • Die Voreinstellung für die Standard-Tonhöhe ist 440 Hz. Drücken Sie TOOL. • Es können auch andere Stimmgeräte als der chromatische Tuner verwendet werden. -
Seite 28: Effekte Im Audio-Interface-Modus
Effekte im Audio-Interface-Modus Wenn als Samplingrate 44,1 kHz gewählt ist, können sowohl die Insert- als auch die Send-/Return-Effekte des R24 verwendet werden. Die grundlegende Bedienung ist identisch, jedoch unterscheiden sich die Menüs. Insert-Effekt Send-Return-Effekt Wählen Sie wie im Aufnahmemodus den Ein- Verwenden Sie das Menü... -
Seite 29: Patches Verwenden
Module nach Bedarf an. (Siehe: Bedienungsanlei- tung Ändern Patches importieren (IMPORT) Alle Effekt-Algorithmen (und Reverb-Patches) oder auch einzelne Patches können aus spezi- fischen Projekten im R24 importiert werden. INITIAL Wählen Sie (Siehe: Bedienungsanleitung) Menüpunkt umschalten Im Audio-Interface-Modus werden die Effekte kom- plett in einem Datenpaket für den Modus gespei-... -
Seite 30: Bedienoberfläche Für Andere Daws Einrichten
Bedienoberfläche für andere DAWs einrichten Sie können mit dem R24 nicht nur Cubase LE 5, sondern eine Vielzahl anderer DAW- Programme steuern. Weitere Informationen hierzu finden Sie in der Dokumentation Ihrer DAW-Software. Logic Einrichten der Bedienoberfläche einrichten Funktionstasten Wählen Sie im Menü „Logic Pro“... -
Seite 31: Sonar
Um die Bedienoberfläche mit Sonar-Version. Cakewalk SONAR verwenden zu können, muss zuerst ein Plug-In installiert werden. Installieren Sie HINWEIS dieses Plug-In bitte gleichzeitig mit dem Treiber. Die Tasten F1~F5 des R24 sind folgendermaßen beschriftet. F1: AUTO PUNCH I/O-Taste F2: A-B REPEAT-Taste F3: (Marker)-Taste F4: (Marker)-Taste... -
Seite 32: Live
Version. Darunter, im Bereich MIDI-Ports, aktivieren (On) Sie in der Spalte „Remote“ die Schaltfläche für den HINWEIS Eintrag „Input: Mackie Control Input (Zoom R16_R24)“. Die Tasten F1~F5 des R24 sind folgendermaßen beschriftet. F1: AUTO PUNCH I/O-Taste F2: A-B REPEAT-Taste F3: (Marker)-Taste F4:... -
Seite 33: Digital Performer
Sie, ob „ZOOM Wählen Sie im Fenster „Control R24“ angezeigt wird. Surface“ aus dem Kontextmenü „MIDI“ den Eintrag „R24“ und dann Klicken Sie auf „Add Device“. aus der Liste den Eintrag „R24-1“. Der Eintrag „new external device“ wird hinzugefügt. - Seite 34 4-4-3 Kandasurugadai, Chiyoda-ku, Tokyo 101-0062 Japan Webseite: http://www.zoom.co.jp R24-Bedienungsanleitung Audio-Interface-DE-1...
