9.15

Stellzeit einstellen

Druckfeste Kapselung, Explosionsgefahr!
Tod oder schwere Verletzungen können die Folge sein.
Deckel und Gehäuseteile sorgfältig behandeln.
Spaltflächen dürfen keine Beschädigungen oder Verunreinigungen aufweisen.
Deckel bei der Montage nicht verkanten.
5. Deckel [1] am Schaltwerkraum aufsetzen.
6. Schrauben [2] gleichmäßig über Kreuz anziehen.
Bei Schwenkantrieben mit Einphasen-Wechselstrommotoren kann die Stellzeit
eingestellt werden.
Tabelle 9: Stellzeiten für 90°
Baugröße
SGExC 05.1
SGExC 07.1
SGExC 10.1
SGExC 12.1

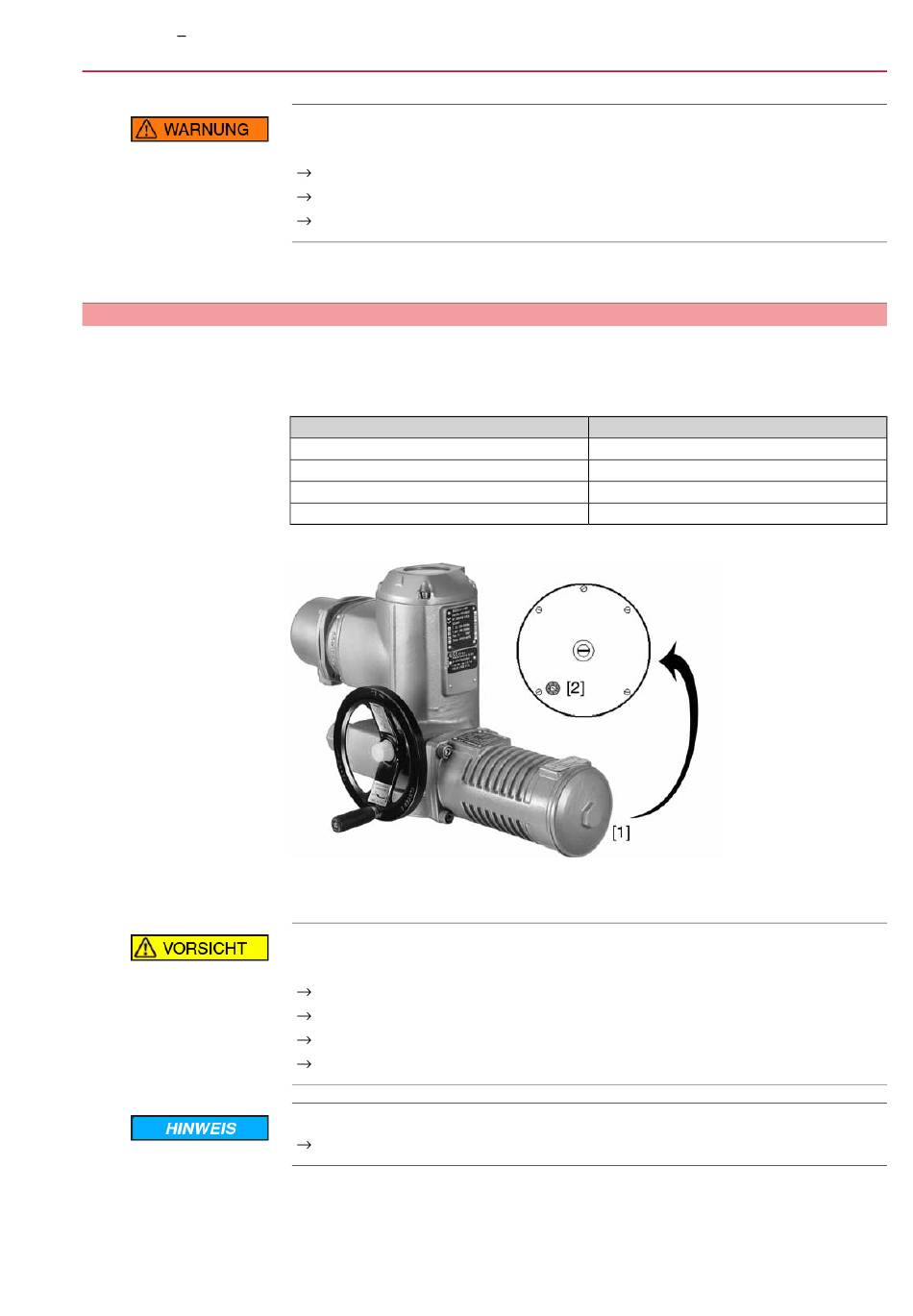

Bild 56: Schwenkantrieb mit Einphasen-Wechselstrommotor
[1] Motordeckel
[2] Potentiometer
Druckfeste Kapselung, Explosionsgefahr!
Tod oder schwere Verletzungen können die Folge sein.
Vor dem Öffnen Gas- und Spannungsfreiheit sicherstellen.
Deckel und Gehäuseteile sorgfältig behandeln.
Spaltflächen dürfen keine Beschädigungen oder Verunreinigungen aufweisen.
Deckel bei der Montage nicht verkanten.
Korrosionsgefahr durch Lackschäden!
Lackschäden nach Arbeiten am Gerät ausbessern.
1. Motordeckel [1] abschrauben
2. Gewünschte Stellzeit mit dem Potentiometer [2] einstellen.
3. Dichtflächen an Motordeckel und Gehäuse säubern.
Inbetriebnahme (Grundeinstellungen)
Stellzeiten
4 bis 32 Sekunden
8 bis 63 Sekunden
16 bis 125 Sekunden
22 bis 180 Sekunden
55
