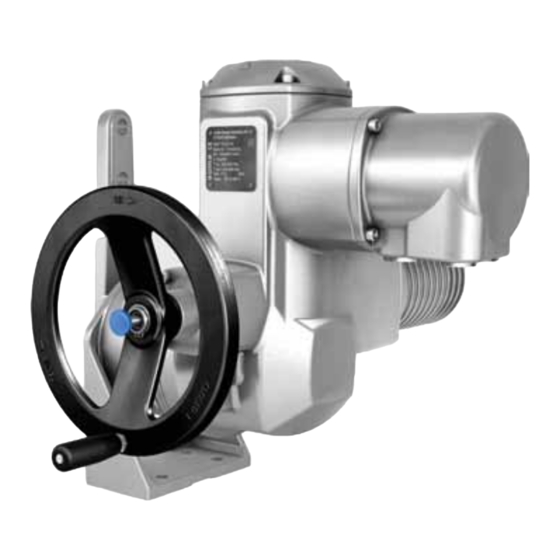

Schwenkantriebe
SQ 05.2
SQ 14.2/SQR 05.2
SQEx 05.2
SQEx 14.2/SQREx 05.2
mit Fuß und Hebel
Nur in Verbindung mit der Betriebsanleitung verwenden!
Diese Kurzanleitung ersetzt NICHT die Betriebsanleitung!
Sie ist nur für Personen bestimmt, die bereits mit der Betriebsanleitung vertraut sind,
in der Sicherheitshinweise, Montage, Bedienung und Inbetriebnahme ausführlich be-
schrieben sind!
Die Betriebsanleitung muss stets verfügbar sein!
Kurzanleitung
SQR 14.2
SQREx 14.2
Montage
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Auma SQR 14.2
Inhaltszusammenfassung für Auma SQR 14.2
- Seite 1 Schwenkantriebe SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 SQEx 05.2 SQEx 14.2/SQREx 05.2 SQREx 14.2 mit Fuß und Hebel Nur in Verbindung mit der Betriebsanleitung verwenden! Diese Kurzanleitung ersetzt NICHT die Betriebsanleitung! Sie ist nur für Personen bestimmt, die bereits mit der Betriebsanleitung vertraut sind, in der Sicherheitshinweise, Montage, Bedienung und Inbetriebnahme ausführlich be-...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Seite Kurzbeschreibung........................Montage........................... 2.1. Hebelantrieb aufstellen und befestigen 2.2. Hebelstellung ändern 2.3. Gestänge montieren Ersatzteilliste.......................... 3.1. Schwenkantrieb SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 mit Fuß und Hebel Technische Daten........................4.1. Ausstattung und Funktionen Adressen.......................... -
Seite 3: Kurzbeschreibung
Am Hebel wird i.d.R. ein Gestänge mit Kugelgelenken montiert um eine Armatur zu betätigen. Bild 1: Anwendungsbeispiel AUMA Hebelantriebe werden elektromotorisch angetrieben. Für manuelle Betätigung ist ein Handrad vorhanden. Die Abschaltung in den Endlagen kann weg- oder drehmomentabhängig erfolgen. Zur Ansteuerung bzw. zur Verarbeitung der... -
Seite 4: Montage
Montage Montage 2.1. Hebelantrieb aufstellen und befestigen Quetschgefahr durch bewegliche Teile! Vor Montage prüfen, ob die Platzverhältnisse ausreichend sind. Der Antrieb, oder andere Teile, dürfen nicht in den Schwenkbereich des Hebels gelangen. Schutzvorrichtungen anbringen. Veränderung an der Hebelauslenkung durch Vibration! Stellantrieb auf einer festen, biegesteifen und vibrationsfreien Unterlage so montieren, dass Relativbewegungen zwischen Fuß... -
Seite 5: Hebelstellung Ändern
15° SQ(R)(Ex) 07.2 15° SQ(R)(Ex) 10.2 15° SQ(R)(Ex) 12.2 11,25° SQ(R)(Ex) 14.2 9° Schwenkhebel mit Sicherungsring [1] sichern. 2.3. Gestänge montieren Geeignete Kugelgelenke passend zum Schwenkhebel, einschließlich Kontermuttern und Anschweißenden, passend zum Rohr sind auf gesonderte Bestellung bei AUMA erhältlich. - Seite 6 Montage Bild 4: Gestänge mit Kugelgelenken Kugelgelenk Kontermutter Schweißmutter Rohr Armaturenhebel Schwenkhebel Kronenmutter Splint Kugelgelenk [1] in Bohrung am Schwenkhebel [6] einsetzen, mit Kronenmutter [7] befestigen und durch Splint [8] gegen Selbstlösen sichern. Das andere Kugelgelenk [1] in Bohrung am Armaturenhebel [5] einsetzen, mit Kronenmutter [7] befestigen und durch Splint [8] gegen Selbstlösen sichern.
- Seite 7 Montage 11. Durch Verdrehen des Rohres Länge einstellen. Information: Bei Verwendung von mitgelieferten Kugelgelenken besitzt ein Kugelgelenk ein Rechtsgewinde, das andere ein Linksgewinde. Information: Bei der Einstellung der Länge darauf achten, dass der Winkel α min. bzw. α max. nicht unter- bzw. überschritten wird. Bild 5: Zulässige Auslenkwinkel α...
-
Seite 8: Ersatzteilliste
Ersatzteilliste Ersatzteilliste 3.1. Schwenkantrieb SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 mit Fuß und Hebel... - Seite 9 Information: Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
-
Seite 10: Technische Daten
Optionen angegeben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deut- scher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforder- lich). - Seite 12 Tel +49 711 34803 - 0 Fax +49 711 34803 - 3034 riester@wof.auma.com Service-Center Köln DE 50858 Köln Tel +49 2234 2037 - 900 Fax +49 2234 2037 - 9099 Service@sck.auma.com Y006.282/001/de/1.14 Detaillierte Informationen zu den AUMA Produkten finden Sie im Internet unter: www.auma.com...
