Inbetriebnahme (Grundeinstellungen)
9.9

Zwischenstellungen einstellen

9.9.1

Laufrichtung ZU (schwarzes Feld) einstellen

9.9.2 Laufrichtung AUF (weißes Feld) einstellen
50
SGExC 05.1
7. Falls zu weit gedreht wurde (Ratschen nach Umspringen des Zeigers): Einstell-
spindel in die gleiche Richtung weiterdrehen und Einstellvorgang wiederholen.
Option
Stellantriebe mit DUO-Wegschaltung haben zwei Zwischenstellungsschalter. Pro
Laufrichtung kann eine Zwischenstellung eingestellt werden.

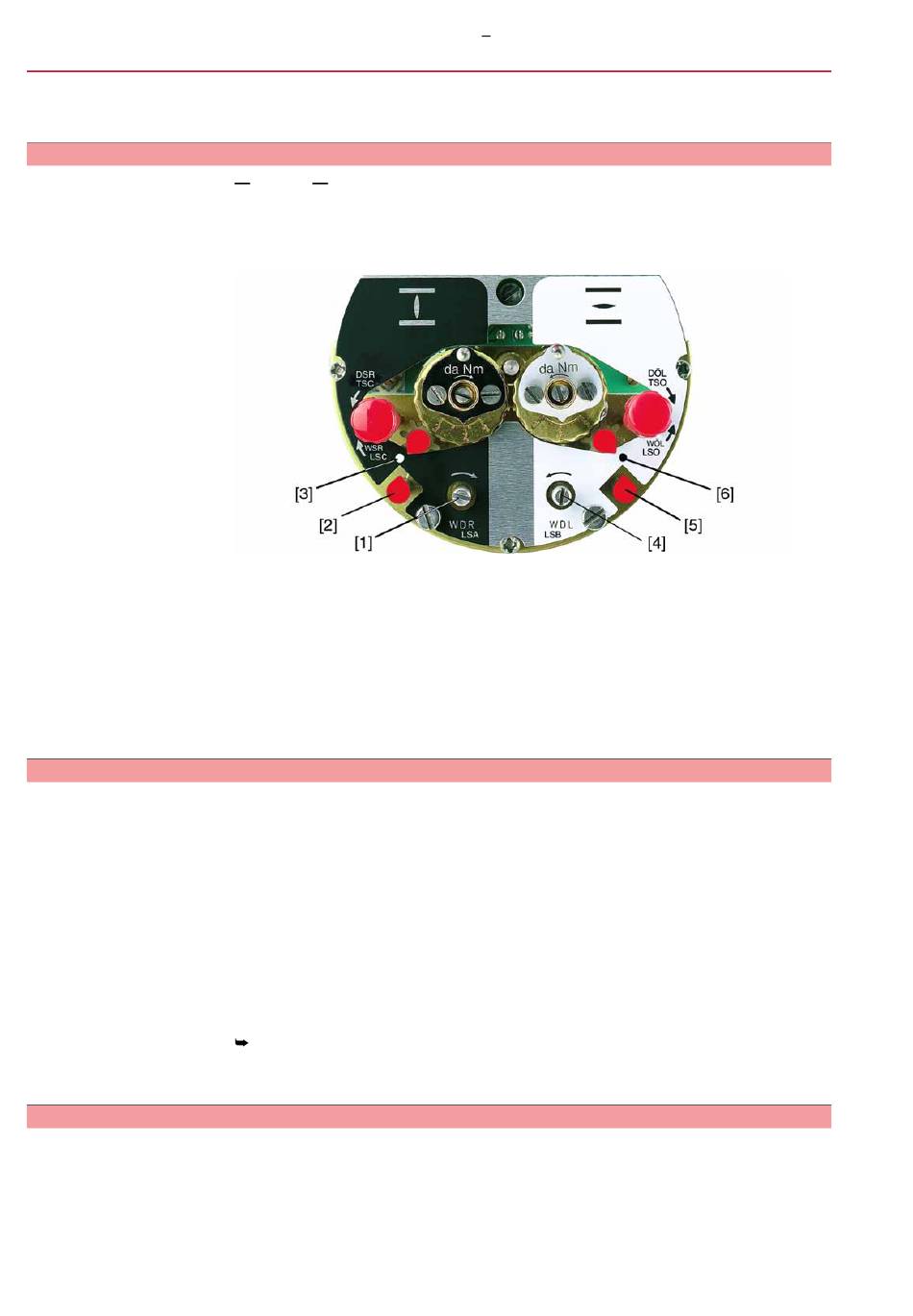

Bild 47: Einstellelemente für die Wegschaltung
schwarzes Feld:
[1] Einstellspindel: Laufrichtung ZU
[2] Zeiger: Laufrichtung ZU
[3] Punkt: Zwischenstellung ZU eingestellt
weißes Feld:
[4] Einstellspindel: Laufrichtung AUF
[5] Zeiger: Laufrichtung AUF
[6] Punkt: Zwischenstellung AUF eingestellt
1. Armatur in Richtung ZU, bis zur gewünschten Zwischenstellung fahren.
2. Falls zu weit gedreht wurde: Armatur wieder zurückdrehen und Zwischenstellung
erneut in Richtung ZU anfahren.
Information: Zwischenstellung immer in gleiche Richtung anfahren wie nachher
im elektrischen Betrieb.
3. Einstellspindel [1] unter ständigem Eindrücken mittels Schraubendreher in
Pfeilrichtung drehen, dabei Zeiger [2] beobachten: Bei spürbarem und hörbarem
Ratschen springt Zeiger [2] um jeweils 90°.
4. Steht der Zeiger [2] 90° vor Punkt [3]: Nur noch langsam weiterdrehen.
5. Springt der Zeiger [2] zum Punkt [3]: Nicht mehr drehen und Einstellspindel
loslassen.
Die Zwischenstellung in Laufrichtung ZU ist eingestellt.
6. Falls zu weit gedreht wurde (Ratschen nach Umspringen des Zeigers): Einstell-
spindel in die gleiche Richtung weiterdrehen und Einstellvorgang wiederholen.
1. Armatur in Richtung AUF, bis zur gewünschten Zwischenstellung fahren.
2. Falls zu weit gedreht wurde: Armatur wieder zurückdrehen und Zwischenstellung
erneut in Richtung AUF anfahren (Zwischenstellung immer in gleiche Richtung
anfahren wie nachher im elektrischen Betrieb).
