Elektroanschluss
5.3

Anschluss mit Steckverbinder mit Reihenklemmen (KES)

5.3.1 Anschlussraum öffnen
22
SGExC 05.1

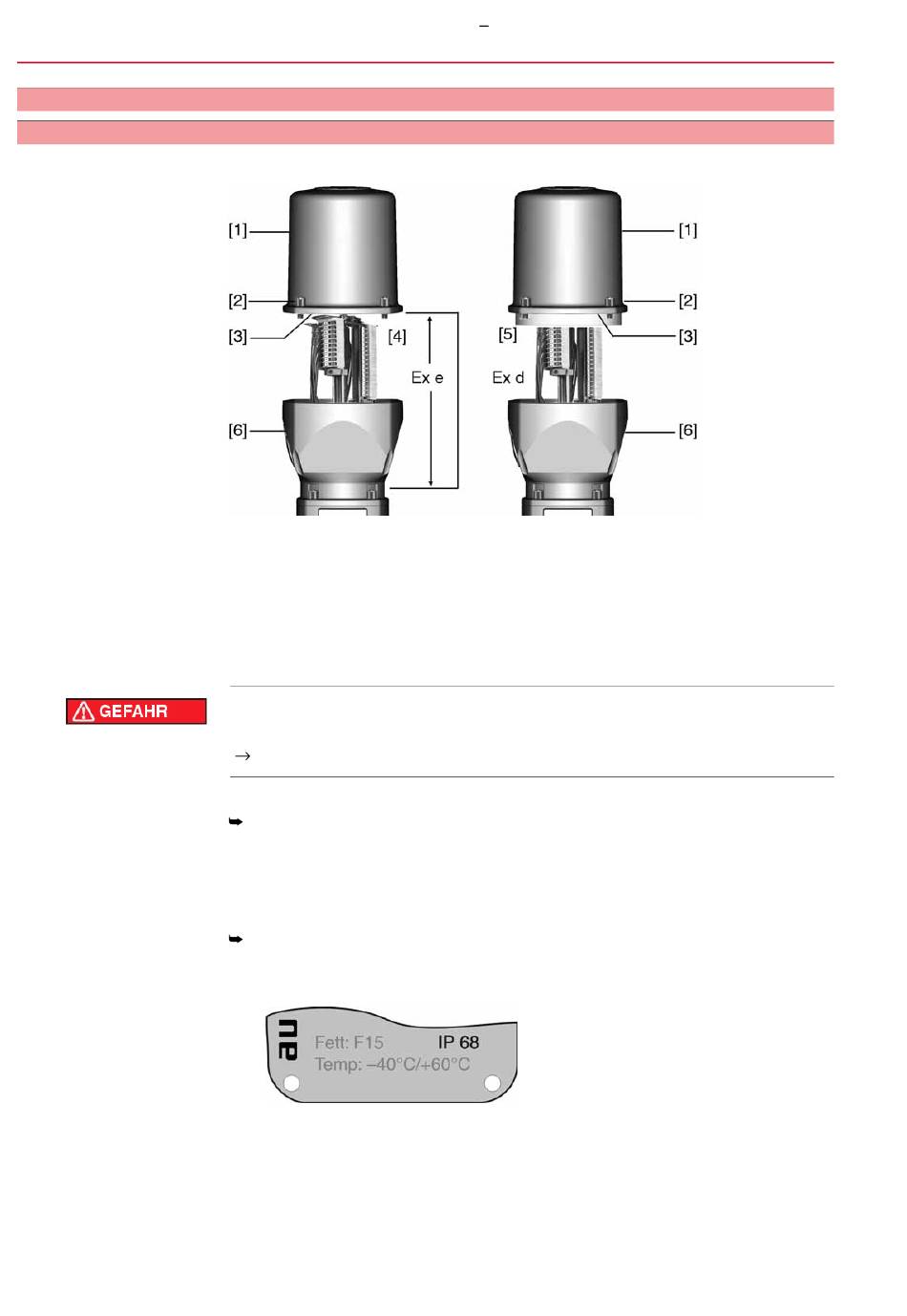

Bild 17: Steckverbinder: links KES, rechts KES-druckfest
[1] Deckel
[2] Schrauben Deckel
[3] O-Ring
[4] Anschlussraum: Zündschutzart Ex e
[5] Anschlussraum: Zündschutzart Ex d
[6] Rahmen
Gefährliche Spannung!
Stromschlag möglich.
Vor Öffnen spannungsfrei schalten.
1. Schrauben [2] lösen und Deckel [1] abnehmen.
Anschlussraum [4] bzw. [5] ist in Zündschutzart Ex e (erhöhte Sicherheit) oder
in Zündschutzart Ex d (druckfeste Kapselung) ausgeführt. Der druckfeste An-
triebsinnenraum (Ex d) bleibt dabei geschlossen.
2. Kabelverschraubungen mit Ex e-Zulassung und passend zu Anschlussleitungen
einsetzen.
Die auf dem Typenschild angegebene Schutzart IP... ist nur gewährleistet,
wenn geeignete Kabelverschraubungen verwendet werden. Beispiel: Typen-
schild Schutzart IP 68.
3. Nicht benötigte Kabeleinführungen mit für die Zündschutzart geeigneten und
zugelassenen Verschlussstopfen versehen.
4. Leitungen abmanteln und in Kabelverschraubungen einführen.
5. Kabelverschraubungen mit vorgeschriebenem Drehmoment festziehen, damit
entsprechende Schutzart gewährleistet ist.
