Installazione del sistema
152 Manuale d'uso Celsius
4.3 Scelta del posto di installazione
Installare il sistema su una superficie piana e asciutta, come un banco da
laboratorio o un tavolo in grado di reggere un peso complessivo di ca.
180 kg. L'ingombro di un tipico sistema benchtop è all'incirca di 188 cm di
larghezza e 76 cm di profondità. Si rimanda alla figura 5 per la disposizione
appropriata e per lo spazio libero richiesto. Il Cryopilot A è raffreddato ad
aria e richiede una aerazione adeguata. Dato che il Cryomixer Jr. oscilla
avanti e indietro, evitare di usare dei carrelli mobili.
Computer
portatile

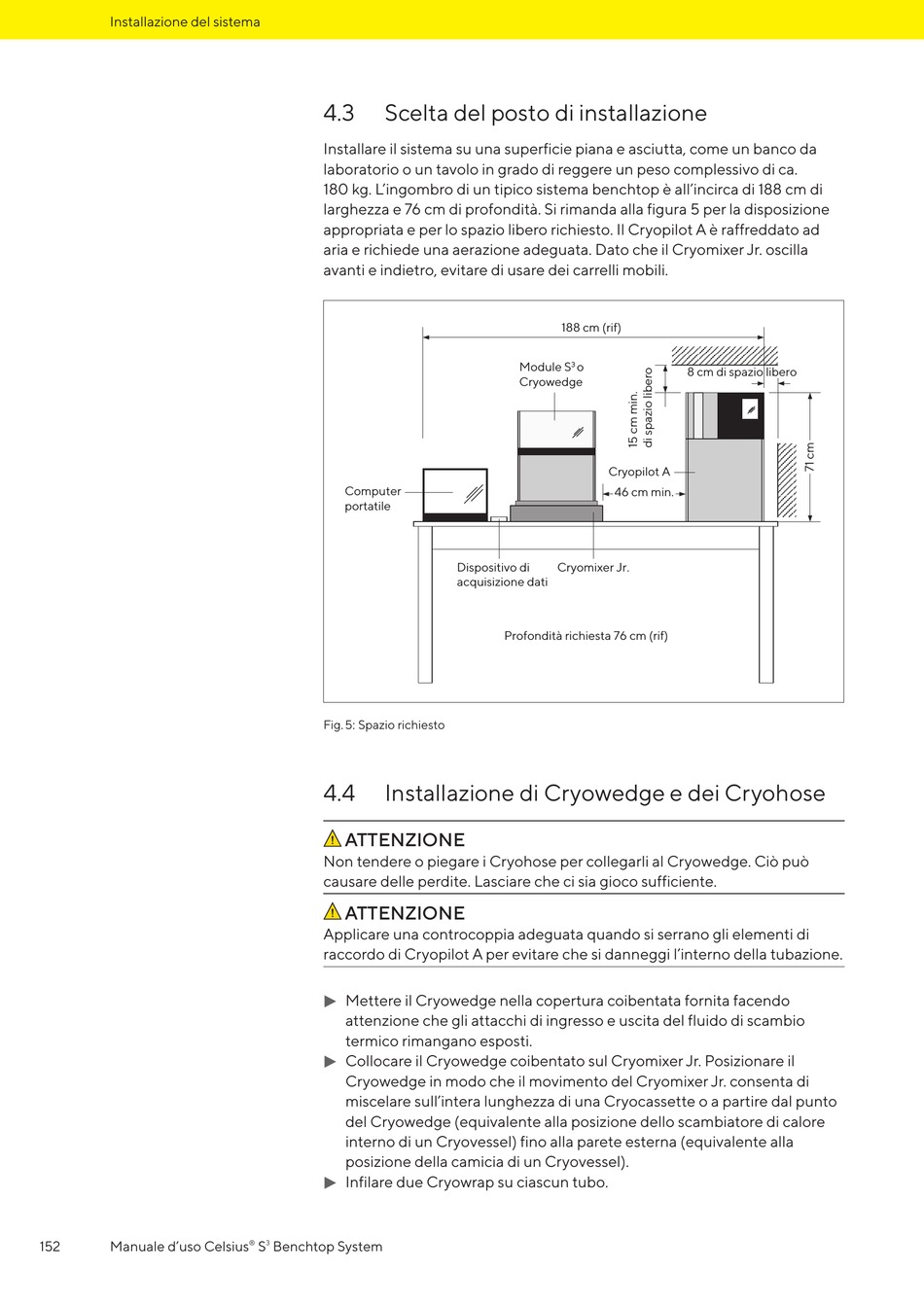

Fig. 5: Spazio richiesto
4.4 Installazione di Cryowedge e dei Cryohose
ATTENZIONE
Non tendere o piegare i Cryohose per collegarli al Cryowedge. Ciò può
causare delle perdite. Lasciare che ci sia gioco sufficiente.
ATTENZIONE
Applicare una controcoppia adeguata quando si serrano gli elementi di
raccordo di Cryopilot A per evitare che si danneggi l'interno della tubazione.
Mettere il Cryowedge nella copertura coibentata fornita facendo
t
attenzione che gli attacchi di ingresso e uscita del fluido di scambio
termico rimangano esposti.
Collocare il Cryowedge coibentato sul Cryomixer Jr. Posizionare il
t
Cryowedge in modo che il movimento del Cryomixer Jr. consenta di
miscelare sull'intera lunghezza di una Cryocassette o a partire dal punto
del Cryowedge (equivalente alla posizione dello scambiatore di calore
interno di un Cryovessel) fino alla parete esterna (equivalente alla
posizione della camicia di un Cryovessel).
Infilare due Cryowrap su ciascun tubo.
t
S Benchtop System
® 3
188 cm (rif)
Module S o
3
Cryowedge
Cryopilot A
46 cm min.
Dispositivo di Cryomixer Jr.
acquisizione dati
Profondità richiesta 76 cm (rif)
8 cm di spazio libero
