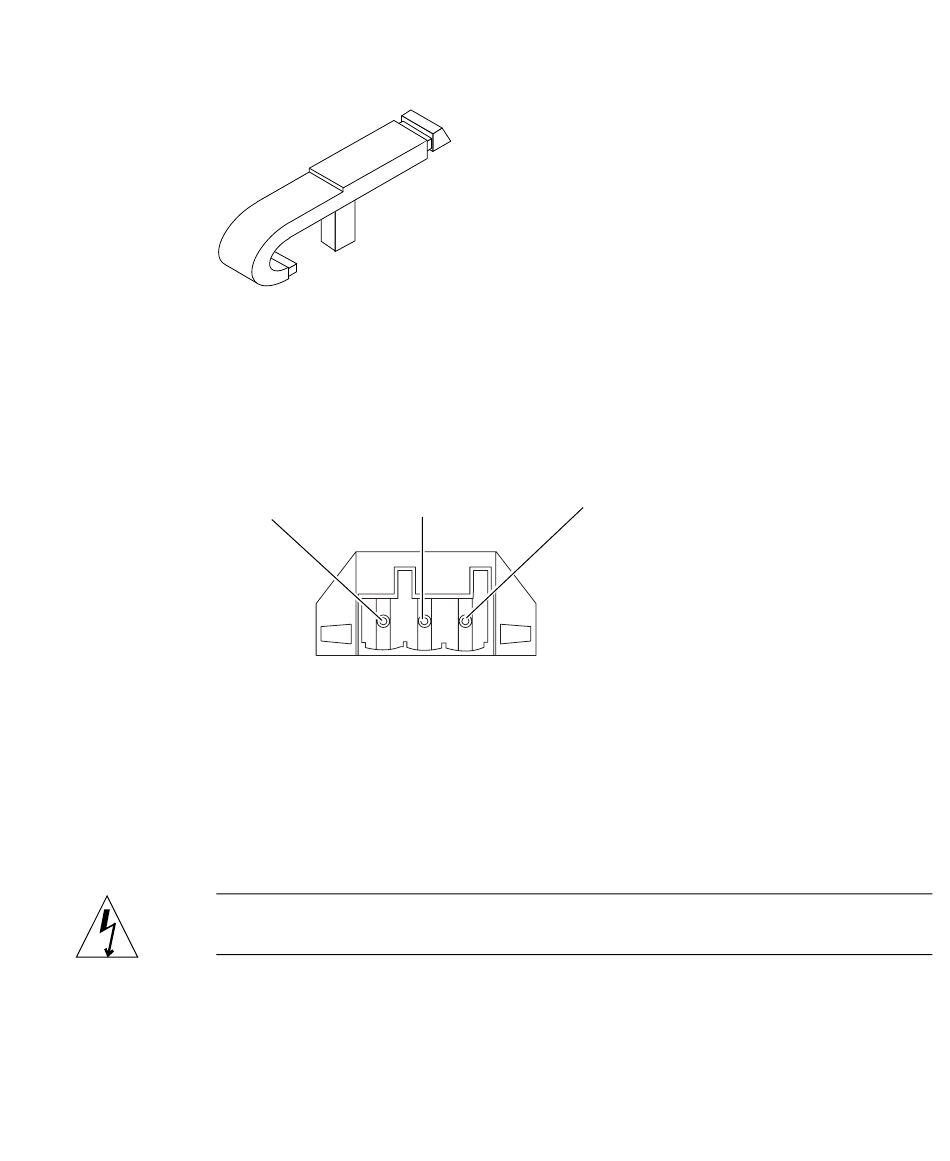

Gehäuseklemmenhebel
ABBILDUNG 3-5
In der folgenden Abbildung wird der Stromanschluss an der
Gleichstromversorgungseinheit des Systems dargestellt.
1
Gleichstrom/-60 V
Gleichstrom Zuleitung Stromversorgung-
Stromanschlüsse an der Gleichstromversorgungseinheit
ABBILDUNG 3-6
Verkabelung des Stromanschlusses für den Gleichstrom-
eingang
1. Unterbrechen Sie durch Ausschalten der Überlastschalter die Stromversorgung
zur Gleichstromquelle.
Achtung – Führen Sie diese Anweisungen erst weiter aus, wenn Sie den Stromkreis
zur Gleichstromquelle mithilfe der Überlastschalter unterbrochen haben.
2
-48 V Gleichstrom/-60 V
Erdung der
Gleichstrom Ableitung
einheit
3
Installieren der Stromversorgung 27
