2.2 Anforderungen für den Rack-Einbau
Sun Fire E2900-Systeme sind so konzipiert, dass sie die meisten gängigen Montage-
konfigurationen integrieren können. Der in der Systemlieferung enthaltene Einbau-
satz ermöglicht eine Installation in den folgenden Racks:
Sun™ Rack 900-Schrank
Sun Fire-Schrank
Sun StorEdge
19-Zoll-Rack nach IEC297/EIA310-D mit einer Tiefe zwischen Einbauschienen
von 45 cm und 78 cm
19-Zoll-Rack mit zwei Stützen und einer Stützentiefe zwischen 7,62 cm und
15,24 cm
Ein optional erhältlicher Einbausatz enthält zusätzlich Adapter für die Montage in
einem 23-Zoll-Rack mit zwei Stützen und einer Stützentiefe von 12,7 cm. Diese sind
für den Einsatz mit ungleichflanschigen, erschütterungsfesten Telco-Rahmen konzi-
piert.
Beim Einbau von Sun Fire E2900-Systemen müssen für das betreffende Rack geeignete
Schrauben verwendet werden. Schrauben mit den folgenden Spezifikationen sind
geeignet: M5, M6 und UNF 10/32 (Zollgewinde fein). Alle Schrauben müssen fest
angezogen sein. Das empfohlene Anzugsmoment für M5- oder UNF 10/32-Schrauben
ist 3,8 Nm bzw. 6 Nm für M6-Schrauben.

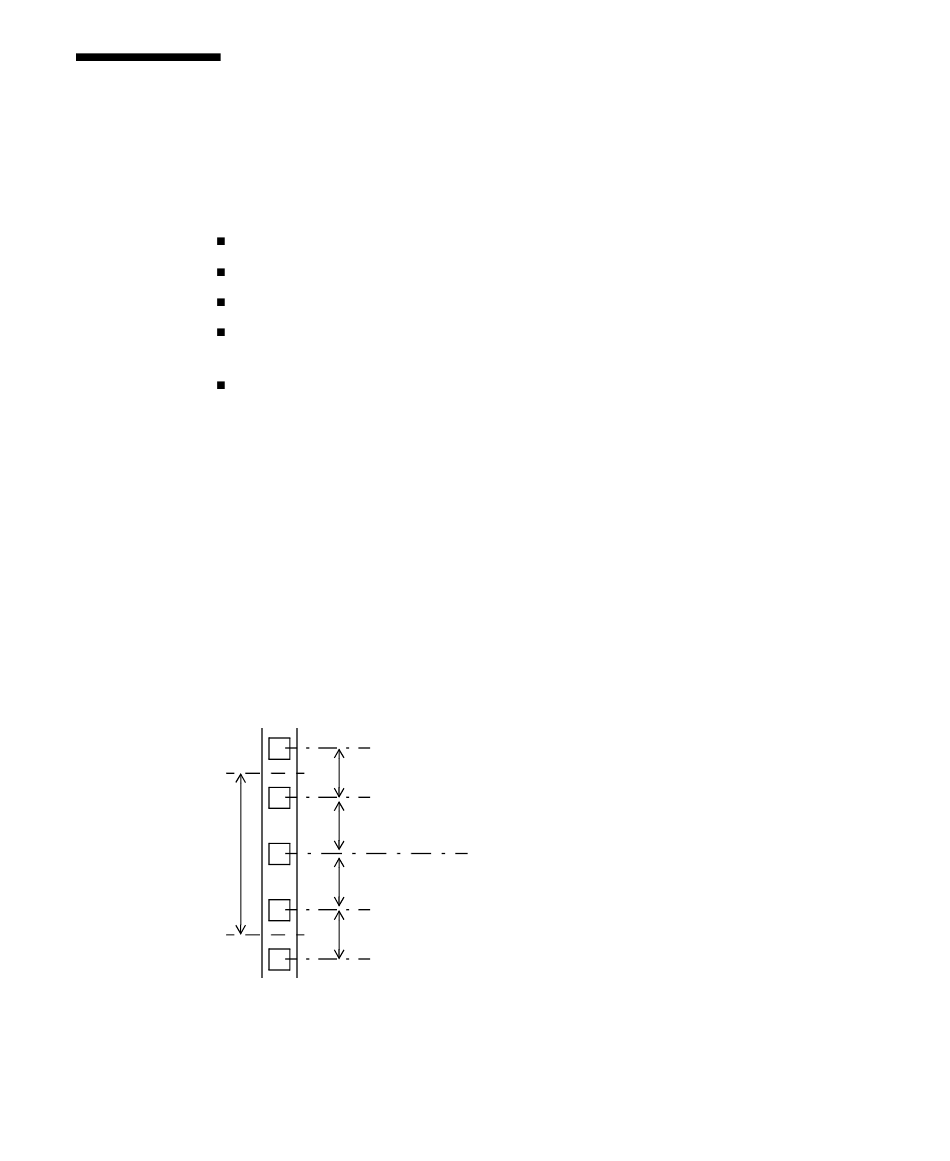

Das Einbaulochschema des Racks sollte den Standardabständen in
entsprechen.
1 RU
ABBILDUNG 2-1
Vergewissern Sie sich, dass die Schienen dem RETMA-Lochschema entsprechen,
sodass sich das System nach der Installation innerhalb der RU-Grenze (Grenze der
Rackeinheit) befindet.
TM
-Erweiterungsschrank
1,27 cm
1,57 cm
Mittellinie der Schiene
1,57 cm
1,27 cm
EIA/RETMA-Standard für Einbaulochabstände
ABBILDUNG 2-1
