Balluff BVS ID-M1280 F1 Serie Betriebsanleitung Seite 23

BVS ID-M1280xF1-xx-xxx

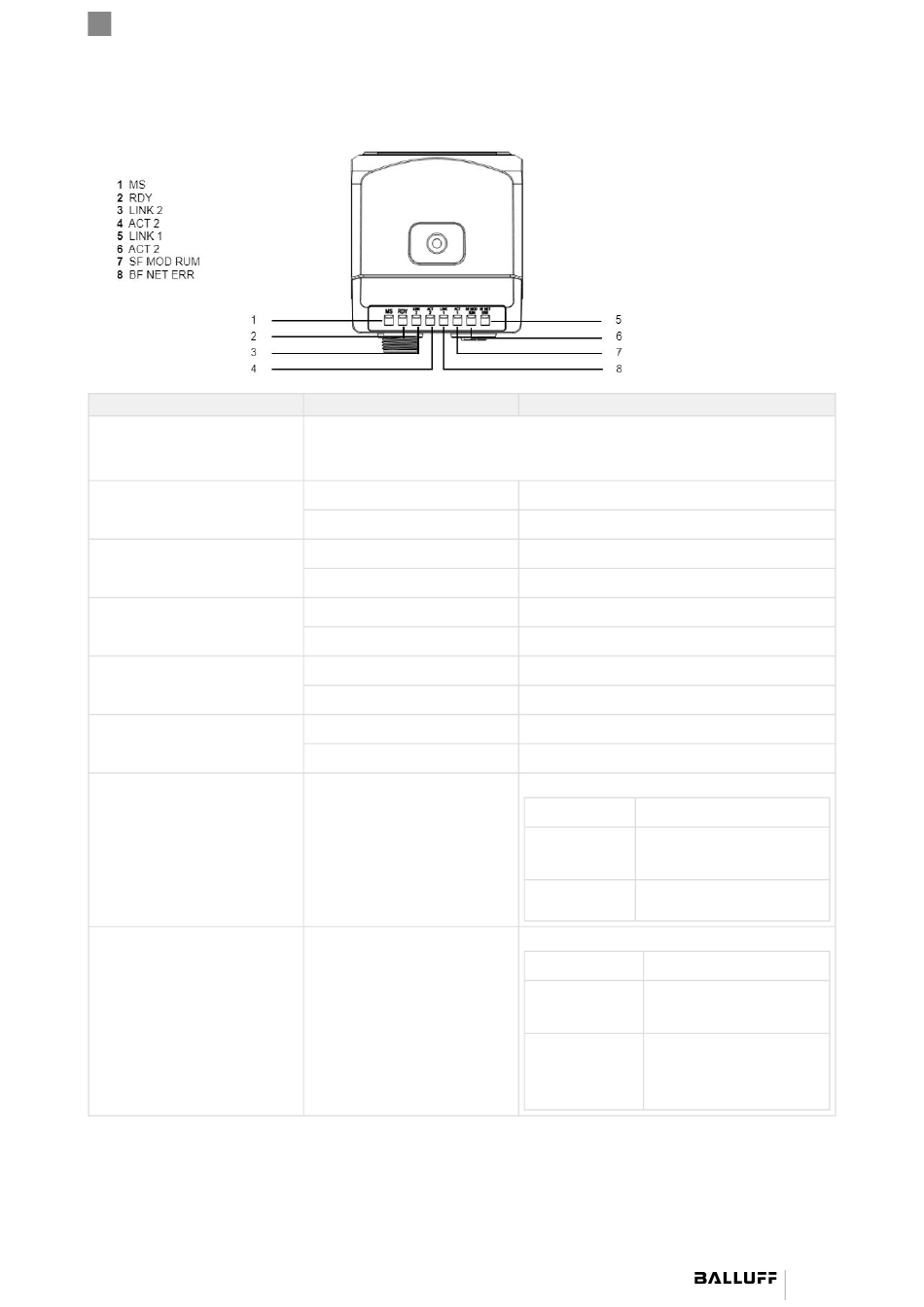

4.5.2 Multi-Feldbus
Name
MS
RDY
LINK 2 (XF2 / IIoT)
ACT 2 (XF2 / IIoT)
LINK 1 (XF1)
ACT 1 (XF1)
SF
MOD
RUN
BF
NET
ERR
Signal
Eine Beschreibung der unterschiedlichen IO-Link LED Status können in der
Konfigurationsanleitung im Kapitel "Übersicht IO-Link-Daten und -Funktionen" im Abschnitt
"Sekundäre Gerätefunktionen → Bedeutung der LED-Zustände und Konfiguration (LED Meaning
and Configuration)" gefunden werden.
Aus
Grün leuchtend
Aus
Grün leuchtend
Aus
Gelb blinkend
Aus
Grün leuchtend
Aus
Gelb blinkend
Feldbus Status LED 1
Feldbus Status LED 2
Bedeutung
Start-, Autosetup- oder Konfiguration-Modus aktiv
Inspektion läuft
Keine LAN-Verbindung
GigE-LAN-Verbindung hergestellt
Keine Datenübertragung
Datenübertragung
Keine LAN-Verbindung
LAN-Verbindung hergestellt
Keine Datenübertragung
Datenübertragung
Profinet: SF
Aus Kein Fehler
Rot Watchdog-Timeout; Kanal-,
allgemeine oder erweiterte
Diagnose liegt vor; Systemfehler
Rot blinkend Dienst DCP-Signal über Bus
gestartet
Profinet: BF
Aus Kein Fehler
Rot Geringe Geschwindigkeit des
physischen Links; oder kein
physischer Link
Rot blinkend Kein Datenaustausch oder keine
Konfiguration.
Wenn SF gleichzeitig blinkt:
Dienst DCP-Signal über Bus
gestartet
deutsch 21
