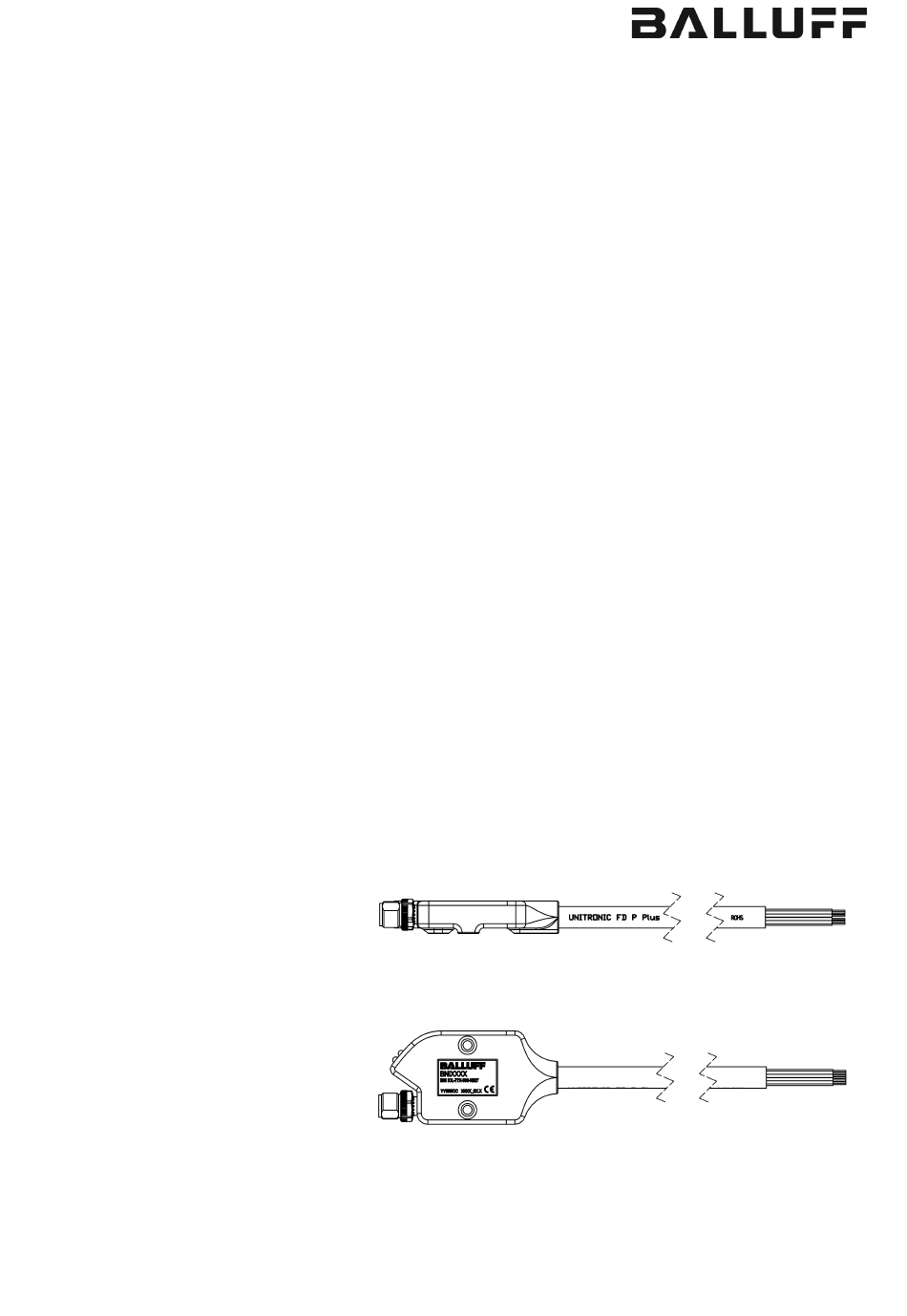

- Seite 1 BNI IOL-771-000-K027 BNI IOL-772-000-K027 IO-Link Version 1.1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
IO-Link Funktionen 5.1. IO-Link Version 1.0 / 1.1 5.2. Datenhaltung 5.3. Blockparametrierung 5.4. Rücksetzen auf Werkseinstellungen Technische Daten 6.1. Abmessungen 6.2. Mechanische Daten 6.3. Elektrische Daten 6.4. Betriebsbedingungen 6.5. Verwendetes Kabel 6.6. LED Anzeigen Anhang 7.1. Typenschlüssel 7.2. Bestellhinweis www.balluff.com... -
Seite 3: Benutzerhinweise
Balluff Network Interface / IO-Link Benutzerhinweise 1.1. Zu dieser Diese Anleitung beschreibt das Balluff Network Interface BNI IOL-… für den Einsatz als Anleitung dezentrales Interface zur Ansteuerung von diversen Komponenten unterschiedlichster Hersteller. Es handelt sich hierbei um ein IO-Link Device das mittels IO-Link Protokoll mit der übergeordneten IO-Link Master Baugruppe kommuniziert. -
Seite 4: Bestimmungsgemäße Verwendung
Spannung Vor dem Arbeiten an dem Gerät dessen Stromversorgung abschalten. Hinweis Im Interesse einer ständigen Verbesserung des Produkts behält sich die Balluff GmbH vor, die technischen Daten des Produkts und den Inhalt dieser Anleitung jederzeit, ohne Ankündigung zu ändern. www.balluff.com... -
Seite 5: Erste Schritte
Balluff Network Interface / IO-Link Erste Schritte 3.1. Anschluss- übersicht Anschluß IO-Link Kabel 0,5mtr Status LED „COM“ Status LED „UA“ 3.2. Elektrische Das Interface benötigt keinen separaten Versorgungsspannungsanschluss. Anbindung Die Bereitstellung der Versorgungsspannung erfolgt über Pin 1 und Pin 2 des M12 Steckers durch die übergeordnete IO-Link Masterbaugruppe. -
Seite 6: Pinbelegung
Die Ausgangspins sind gegen Überstrom geschützt. • Leitungslänge der E/A < 3m • Laut IO-Link Spezifikation ist der Strom am Pin 1 auf 200mA begrenzt, dies gilt auch für US OUT. Bei Betrieb an Balluff IO-Link-Master Modulen ist der Maximalwert 1.0 A möglich. www.balluff.com... -
Seite 7: Io-Link Schnittstelle
Balluff Network Interface / IO-Link IO-Link Schnittstelle 4.1. Kommunikations- BNI IOL-771-000-K027 parameter Übertragungsrate COM 2 (38,4 k Baud) Minimale Zykluszeit 4 ms BNI IOL-772-000-K027 Übertragungsrate COM 2 (38,4 k Baud) Minimale Zykluszeit 3,2 ms 4.2. Prozessdaten Folgende Prozessdaten werden zwischen IO-Link Master und Device ausgetauscht. -
Seite 8: Parameterdaten / Bedarfsdaten
0x05 0x05 0Ahex Device ID read only 0x04 0x04 0Bhex read only 0x50 0x60 10hex Vendor name read only BALLUFF 11hex Vendor text read only www.balluff.com BNI IOL-771- BNI IOL-772- 12hex Product name read only 000-K027 000-K027 13hex Product ID... -
Seite 9: Invertierung Der Eingänge 40Hex
Balluff Network Interface / IO-Link IO-Link Schnittstelle Invertierung Byte der Eingänge Index Bei "772" nur Byte 0 Invertierung Port (x): Invertierung: 0 - Normal 1 - Invertiert Konfiguration Byte Ein-/ Ausgänge Index Bei "772" nur Byte 0 Richtung Port (x):... -
Seite 10: Sicherer Zustand Der Ausgänge 42Hex
Aktueller Zustand wird gehalten Fehler Die Bytes sind wie folgt strukturiert. Die Tabelle beschreibt Byte, Bit und Subindex Stuktur: Byte Index Bei 772 nur Byte 0 und 1 Spannungs- Informationen über den aktuellen Status der Spannungsversorgung. überwachung Byte Index www.balluff.com... -
Seite 11: Überwachung Ausgänge Aktorkurzschluss 45Hex
Balluff Network Interface / IO-Link IO-Link Schnittstelle Überwachung Die Bytes sind strukturiert wie folgt. Ausgänge Byte Aktorkurz- schluss 45 Index Bei 772 nur Byte 0 Überwachung Byte Ausgänge Aktorwarnung Index Bei 772 nur Byte 0 Seriennummer Die Seriennummer hat den default Wert 16*00hex. -
Seite 12: Io-Link Schnittstelle
Beschreibung 0x8011 Index nicht verfügbar 0x8012 Subindex nicht verfügbar 0x8023 Zugriff verweigert 0x8030 Parameterwert außerhalb des Bereichs 0x8031 Parameterwert oberhalb der Grenze 0x8032 Parameterwert unterhalb der Grenze 0x8033 Parameter zu lang 0x8034 Parameter zu kurz 0x8035 Funktion nicht verfügbar www.balluff.com... -
Seite 13: Io-Link Funktionen
Balluff Network Interface / IO-Link IO-Link Funktionen 5.1. IO-Link Version Dieses Device kann mit einem IO-Link Master nach der IO-Link Version 1.0, sowie Version 1.0 / 1.1 1.1 betrieben werden. Version spezifische Funktionen wie z.B. Datenhaltung (Version 1.1) werden nur in Verbindung mit einem geeigneten IO-Link Master unterstützt. -
Seite 14: Technische Daten
1,0 A Laststrom pro Pin max. 400 mA Gesamtlaststrom kombiniert US + UA max. 1,8 A 6.4. Betriebs- Umgebungstemperatur -5° C……55° C bedingungen Lagertemperatur -25° C ... 70°C 6.5. Verwendetes Flexible PUR-Steuerleitung Kabel UL Style 20223 Aussendurchmesser 10 mm www.balluff.com... -
Seite 15: Led Anzeigen
Balluff Network Interface / IO-Link Technische Daten 6.6. LED Anzeigen Siehe Abbildung Abmessungen LED – Status Aktorversorung Grün Aktorversorgung OK Grün, gepulst Kurzschluß auf Ausgängen Aktorversorgung <18V LED – Status Kommunikationsanzeige Grün ,statisch Keine Kommunkation Grün, negativ gepulst Kommunikation OK Grün blinkend... -
Seite 16: Anhang
Anhang 7.1. Typenschlüssel BNI IOL-77x-000-K027 Balluff Network Interface IO-Link Schnittstelle Funktionen 771 = Universelles Interface, 16 Ein-/Ausgänge, frei konfigurierbar, IO-Link 772 = Universelles Interface, 8 Ein-/Ausgänge, frei konfigurierbar, IO-Link Variante 000 = Grundausführung ohne Zusatzfunktionen Mechanische Ausführung K027 = Kunststoffgehäuse 7.2. - Seite 17 Balluff Network Interface / IO-Link Notizen www.balluff.com...
