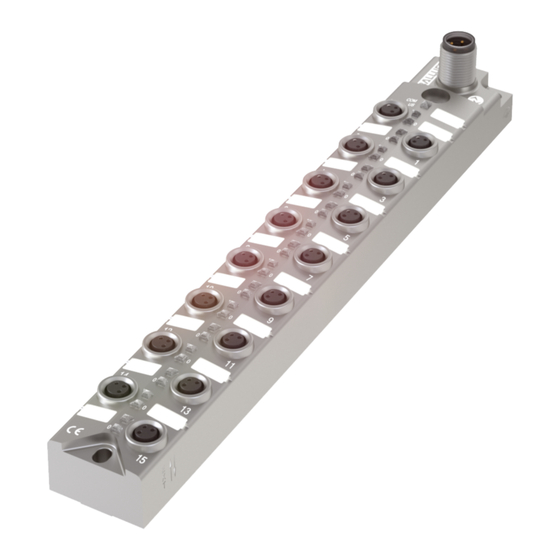

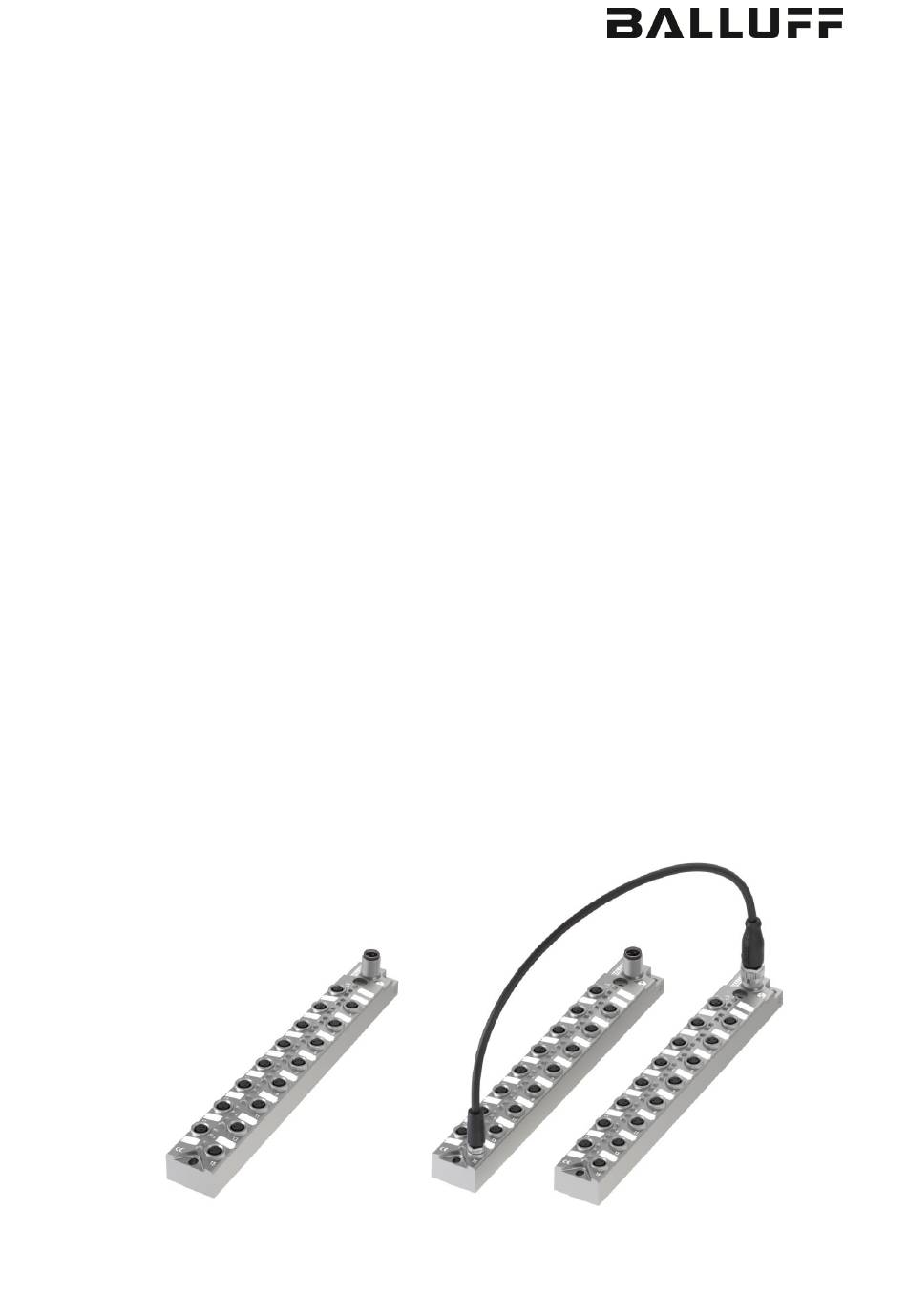

- Seite 1 BNI IOL-302-002-Z046 IO-Link 1.1 Sensor/Aktor-Hub mit Erweiterungsport Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Inhalt Allgemein 1.1. Aufbau der Anleitung 1.2. Darstellungskonventionen Aufzählungen Handlungen Schreibweisen Querverweise 1.3. Symbole 1.4. Abkürzungen Sicherheit 2.1. Bestimmungsgemäße Verwendung 2.2. Installation und Inbetriebnahme 2.3. Allgemeine Sicherheitsanweisung 2.4. Beständigkeit gegenüber aggressiven Stoffen Gefährliche Spannung Erste Schritte 3.1. - Seite 3 IO-Link Version 1.0 / 1.1 8.2. Datenhaltung 8.3. Blockparametrierung Rücksetzen auf Werkseinstellungen Technische Daten 9.1. Abmessungen 9.2. Mechanische Daten 9.3. Elektrische Daten 9.4. Betriebsbedingungen Funktionsanzeigen 10.1. Funktionsanzeigen LED-Anzeigen Modulstatus LED-Anzeigen Digitale Ein- /Ausgänge Erweiterungsport Anhang 11.1. Typenschlüssel 11.2. Bestellhinweise www.balluff.com...
-
Seite 4: Allgemein
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Allgemein 1.1. Aufbau der Die Anleitung ist so angelegt, dass die Kapitel aufeinander aufbauen. Anleitung Kapitel 2: Die grundlegenden Informationen zur Sicherheit. …….. 1.2. Darstellungs- In dieser Anleitung werden folgende Darstellungsmittel verwendet. konventionen Aufzählungen... -
Seite 5: Sicherheit
Achtung! Spannung Das Gerät vor Wartungsmaßnahmen von der Stromversorgung trennen. Hinweis Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs jederzeit ohne vorherige Benachrichtigung zu ändern. www.balluff.com... -
Seite 6: Erste Schritte
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Erste Schritte 3.1. Anschluss- übersicht Abbildung 3-1: Anschlussübersicht BNI IOL-302-002-Z046 1 Erdanschluss 12 Port 15 Erweiterungsport 2 Befestigungsbohrung 13 Pin/Port LED: Signalstatus 3 Status LED: Kommunikation 14 Port 14 4 Beschriftungsschild 15 Port 12... -
Seite 7: Mechanische Anbindung
Die BNI IOL-Module werden mit 2 Schrauben max. M4 und 2 Unterlegscheiben befestigt. Anbindung 3.3. Elektrische Die BNI IOL-302-002-Z046 Module benötigen keinen separaten Versorgungsspannungs- Anbindung Anschluss. Die Bereitstellung der Versorgungsspannung erfolgt über die IO-Link Schnittstelle, durch die übergeordnete IO-Link Masterbaugruppe. -
Seite 8: Sensor Hub Anschließen
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Erste Schritte Schutzleiter mit FE-Anschluss verbinden, falls vorhanden. Sensor Hub Die ankommende IO-Link-Leitung an Sensor-Hub anschließen. anschließen Hinweis Die Anbindung an die übergeordnete IO-Link-Masterbaugruppe erfolgt mit einem standardisierten Sensorkabel. Höchstens 20 m. -
Seite 9: Allgemeine Konfiguration
Allgemeine Konfiguration 4.1. Erweiterungsport Das Modul BNI IOL-302-002-Z046 bietet die Möglichkeit den Steckplatz Nr. 15 unterschiedlich zu verwenden. Standardeinstellung ist die Verwendung als digitaler E/A-Steckplatz, wobei Pin 4 als digitaler Eingang oder Ausgang genutzt werden kann. Über einen entsprechenden Eintrag im Parameter mit dem Index 55 kann dieser Steckplatz als Erweiterungsport verwendet werden. -
Seite 10: Konfiguration: "Erweiterung Aus
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Konfiguration: "Erweiterung aus" 5.1. IO-Link Daten BNI IOL-302-002-Z046 Erweiterung aus Übertragungsrate COM2 (38,4 kBaud) Minimale Zykluszeit 4,0 ms Prozessdatenlänge 2 Byte Eingang, 2 Byte Ausgang 5.2. Prozessdaten / Byte Eingangsdaten 5.3. Prozessdaten /... -
Seite 11: Parameterdaten / Bedarfsdaten
Sub- index Vendor ID 2 Byte 0378 Device ID 3 Byte 05 0D 20 Vendor Name BALLUFF Vendor text www.balluff.com Product BNI IOL-302-002-Z046 Name Product ID BNI00AU Product text Sensor/Aktor hub M8 Seriennummer 16 Byte 0hex Hardware Revision Firmware Revision... -
Seite 12: Invertierung Der Eingänge 40Hex
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Konfiguration: "Erweiterung aus" Invertierung der Byte Eingänge 40 Index Invertierung Port (x): 0 – Normal 1 – Invertiert. Konfiguration Byte Ein-/Ausgänge Index Richtung Port (x): 0 – Eingang 1 – Ausgang Sicherer Mit dem Parameter des sicheren Zustands ist es möglich, die Ausgänge für den Fehlerfall zu Zustand der konfigurieren. - Seite 13 Konfiguration: "Erweiterung aus" Byte Index Value Output State Ausgang ist 0V Ausgang ist 24V Aktueller Zustand wird gehalten Nicht zulässig www.balluff.com...
-
Seite 14: Spannungsüberwachung 44Hex
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Konfiguration: "Erweiterung aus" Spannungs- Byte überwachung Index Byte Index Überwachung Byte der Ausgänge Index Aktorwarnung Byte Index www.balluff.com... -
Seite 15: Konfiguration: Erweitert Mit Bni Iol-104-002-Z046
Konfiguration: erweitert mit BNI IOL-104-002-Z046 6.1. IO-Link Daten BNI IOL-302-002-Z046 erweitert mit BNI IOL-104-002-Z046 Übertragungsrate COM2 (38,4 kBaud) Minimale Zykluszeit 4,5 ms Prozessdatenlänge 4 Byte Eingang, 2 Byte Ausgang 6.2. Prozessdaten / Byte Eingangsdaten Byte Erweiterungsport www.balluff.com... -
Seite 16: Prozessdaten / Ausgangsdaten
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Konfiguration: erweitert mit BNI IOL-104-002-Z046 6.3. Prozessdaten / Byte Ausgangsdaten www.balluff.com... -
Seite 17: Parameterdaten / Bedarfsdaten
Vendor ID 2 Byte 0378 Device ID 3 Byte 05 0D 21 Vendor Name BALLUFF Vendor text www.balluff.com BNI IOL-302-002-Z046 Product with BNI IOL-104-002- Name Z046 BNI00AU Product ID with BNI00AY Sensor/Actor hub M8 Product text extended with Sensor... -
Seite 18: Invertierung Der Eingänge 40Hex
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Konfiguration: erweitert mit BNI IOL-104-002-Z046 Invertierung Byte der Eingänge Index Byte Index Erweiterungs Port Invertierung Port (x): 0 - Normal 1 - Invertiert Konfiguration Byte Ein-/Ausgänge Index Richtung Port (x): 0 - Eingang 1 - Ausgang www.balluff.com... -
Seite 19: Sicherer Zustand Der Ausgänge 42Hex
Ausgangsprozessdaten durch den Master nicht gesetzt wurde, nimmt jeder Ausgang den konfigurierten Zustand an. Für jeden Pin können folgende Zustände konfiguriert werden. Sicherer Byte Zustand der Ausgänge Pin 4 Index Byte Index Value Output State Ausgang ist 0V Ausgang ist 24V Aktueller Zustand wird gehalten Nicht zulässig www.balluff.com... -
Seite 20: Spannungsüberwachung 44Hex
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Konfiguration: erweitert mit BNI IOL-104-002-Z046 Spannungs- Byte überwachung Index Byte Index Byte Index Erweiterungs Port www.balluff.com... -
Seite 21: Überwachung Ausgänge 45Hex
Die Seriennummer hat den default Wert 16x00 hex. setzen 54 Um den Master Validierungsmodus "Identität" verwenden zu können, kann mit diesem Parameter eine Seriennummer gesetzt werden. Dadurch wird verhindert, dass ein Device an einen falschen Master Port angeschlossen wird. www.balluff.com... -
Seite 22: Diagnose
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Diagnose 7.1. Fehlercodes / Error Code Description Errors 0x8011 Index not available 0x8012 Subindex not available 0x8023 Access Denied 0x8033 Parameter length overrun 0x8034 Parameter length underrun 0x8035 Function not available 7.2. Ereignisse / IO-Link Revision 1.0... -
Seite 23: Io-Link Funktionen
Das Device kann auf Werkseinstellungen zurückgesetzt werden, indem das System Command auf Werks- "restore factory settings" ausgeführt wird. einstellungen Für das Command muss Index 2 Subindex 0 mit 0x82 beschrieben werden. Die Einstellung des Erweiterungsport wird dabei nicht zurückgesetzt. www.balluff.com... -
Seite 24: Technische Daten
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Technische Daten 9.1. Abmessungen 9.2. Mechanische Gehäusematerial Zinkdruckguss mattvernickelt Daten IO-Link port M12, A-kodiert, Stecker Eingang/Ausgang port 16x M8, Buchse Gewicht 406 g Abmessungen (L × B × H) 30 x 220 x 32,8 (mm) 9.3. -
Seite 25: Funktionsanzeigen
Funktionsanzeigen 10.1. Funktions- anzeigen COM/ US/UA LED-Anzeigen Status Funktion Modulstatus Grün Kommunikationsfehler, US und UA OK Grün blinkend Kommunikation OK, US und UA OK COM/ US/UA Versorgung Aktor Unterspannung Rot schnell blinkend Versorgung Modul Unterspannung www.balluff.com... -
Seite 26: Led-Anzeigen Digitale Ein- /Ausgänge
Balluff Network Interface / IO-Link BNI IOL-302-002-Z046 Funktionsanzeigen LED-Anzeigen LED 0, Eingang/Ausgang Pin 4 Digitale Ein- /Ausgänge Status Funktion Ein-/Ausgangssignal = 0 Gelb Ein-/Ausgangssignal = 1 Sensorversorgung Kurzschluss, Aktorwarnung Aktorkurzschluss Erweiterungsport Die Tabelle gilt, wenn der Erweiterungsport aktiv ist. Wird der Erweiterungsport als Standard E/A verwendet, so kann die Beschreibung aus "LED Anzeigen Digitale Ein-/Ausgänge"... -
Seite 27: Anhang
Anhang 11.1. Typenschlüssel BNI IOL-302-002-Z046 Balluff Network Interface IO-Link-Schnittstelle Funktionen 302 = 16 Ein-/Ausgänge Variante 002 = mit Erweiterungsport IO-Link 1.1 Mechanische Ausführung Z046 = Zinkdruckguss mattvernickelt Busanschluss: 1x M12x1 Außengewinde, E/A-Ports: 16x M8x1 Innengewinde 11.2. Bestellhinweise Typenschlüssel Bestellcode BNI IOL-302-002-Z046 BNI00AU www.balluff.com... - Seite 28 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Germany Tel. +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
