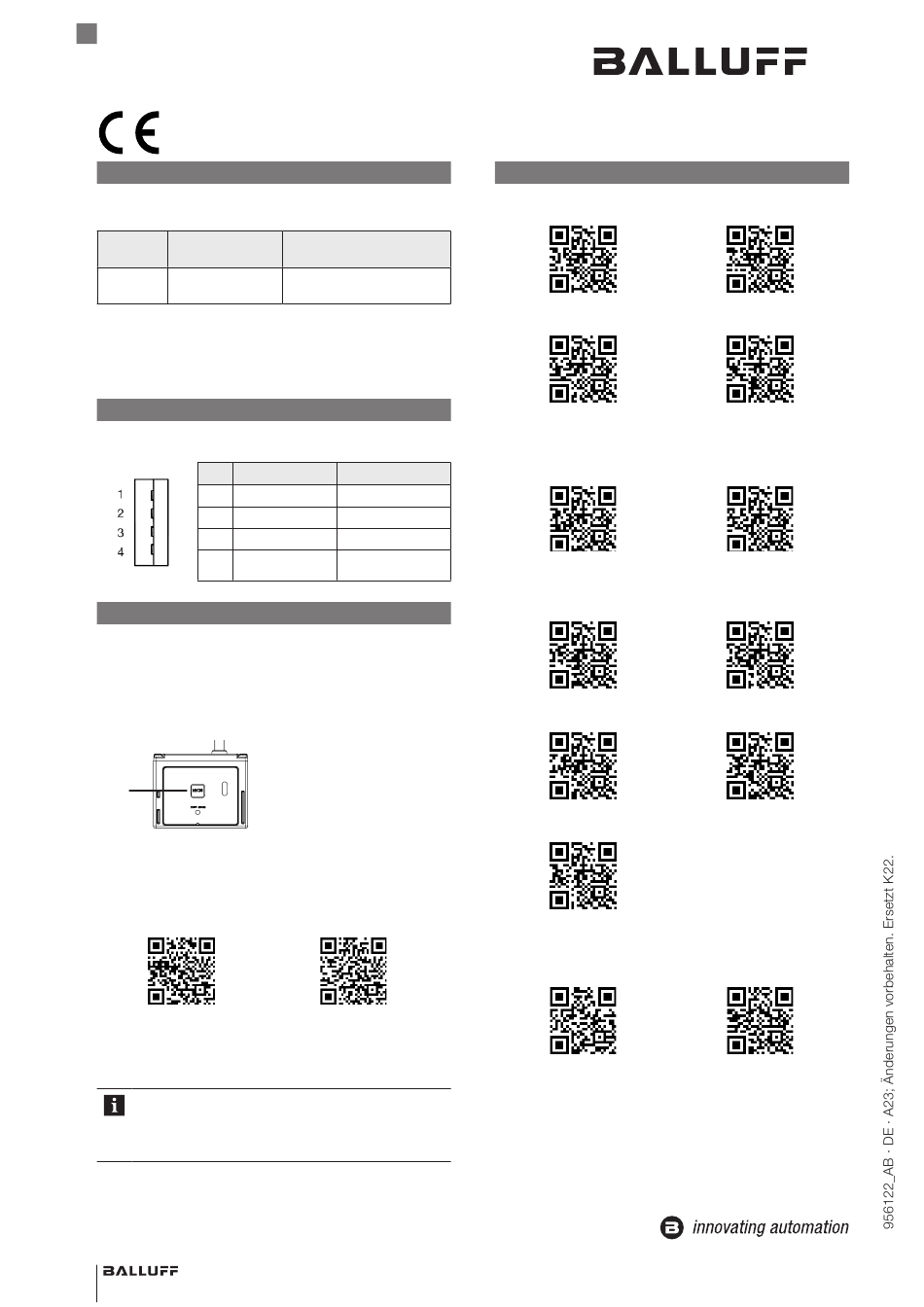

Balluff BVS ID-M0752RX0-15-000 IdentSensor USB Kurzanleitung

BVS ID-M0752RX0-15-000
IdentSensor USB
Kurzanleitung
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EU-Richtlinie entsprechen.
Gültigkeit
Diese Anleitung beschreibt die Inbetriebnahme des Ident-
Sensors BVS ID USB und gilt für folgende Varianten:
Bestell- Typ
code
BVS01A0 BVS ID-
M0752RX0-15-000
Eine ausführliche Betriebsanleitung und weitere Informatio-
nen zu diesem Produkt finden Sie unter www.balluff.com
auf der Produktseite.
Pinbelegung
USB-A
Pin Signal
1 USBPOWER_IN
2 D-
3 D+
4 GND
Inbetriebnahme
Der IdentSensor wird über USB-A an einen PC anges-
schlossen und über diesen Anschluss auch mit Strom
versorgt. Sobald der IdentSensor angeschlossen ist,
erkennt das Betriebssystem diesen automatisch und setzt
die passenden Treiber. Danach wird jeder erkannte Code
an der aktuellen Position des Cursors eingesetzt.
1
Mit ausgeschaltetem Trigger-Modus kann ein Scan manuell
über den Trigger-Button ausgelöst werden
Anhand bestimmter, eingescannter Codes kann der Ident-
Sensor individuell programmiert werden:
Schnittstelle wechseln
USB-HID
(Human Interface Device
Class)
Das Wechseln der Schnittstelle ist mit dem Zurück-
setzen auf die Werkseinstellung gleichzusetzen,
da die folgenden Einstellungen wie Keyboard-Spra-
che, etc. hierbei nicht übernommen werden.
1 deutsch
Beschreibung
1D/2D Code-Sensor, Fixed
Position
Funktion
Betriebsspannung
Daten
Daten
Masse
1 Trigger-Button
USB-COM/VCP
(Communication Device
Class)
Inbetriebnahme (Fortsetzung)
Keyboard-Sprache
Englisch USA
Deutsch
Auto-Trigger
Einschalten
Lautstärke des akustischen Signals
Minimal
Normal
Maximal
LED-Aiming
Ein
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Tel + 49 7158 173-0
Fax +49 7158 5010
balluff@balluff.de
Spanisch
Französisch
Ausschalten
Aus
Ein
Aus
