Balluff BNI IOL-104-000-K006 Bedienungsanleitung
Io-link sensorhub digita
Vorschau ausblenden
Andere Handbücher für BNI IOL-104-000-K006:
- Betriebsanleitung (14 Seiten) ,
- Montageanleitung (2 Seiten)
Verwandte Anleitungen für Balluff BNI IOL-104-000-K006
Inhaltszusammenfassung für Balluff BNI IOL-104-000-K006

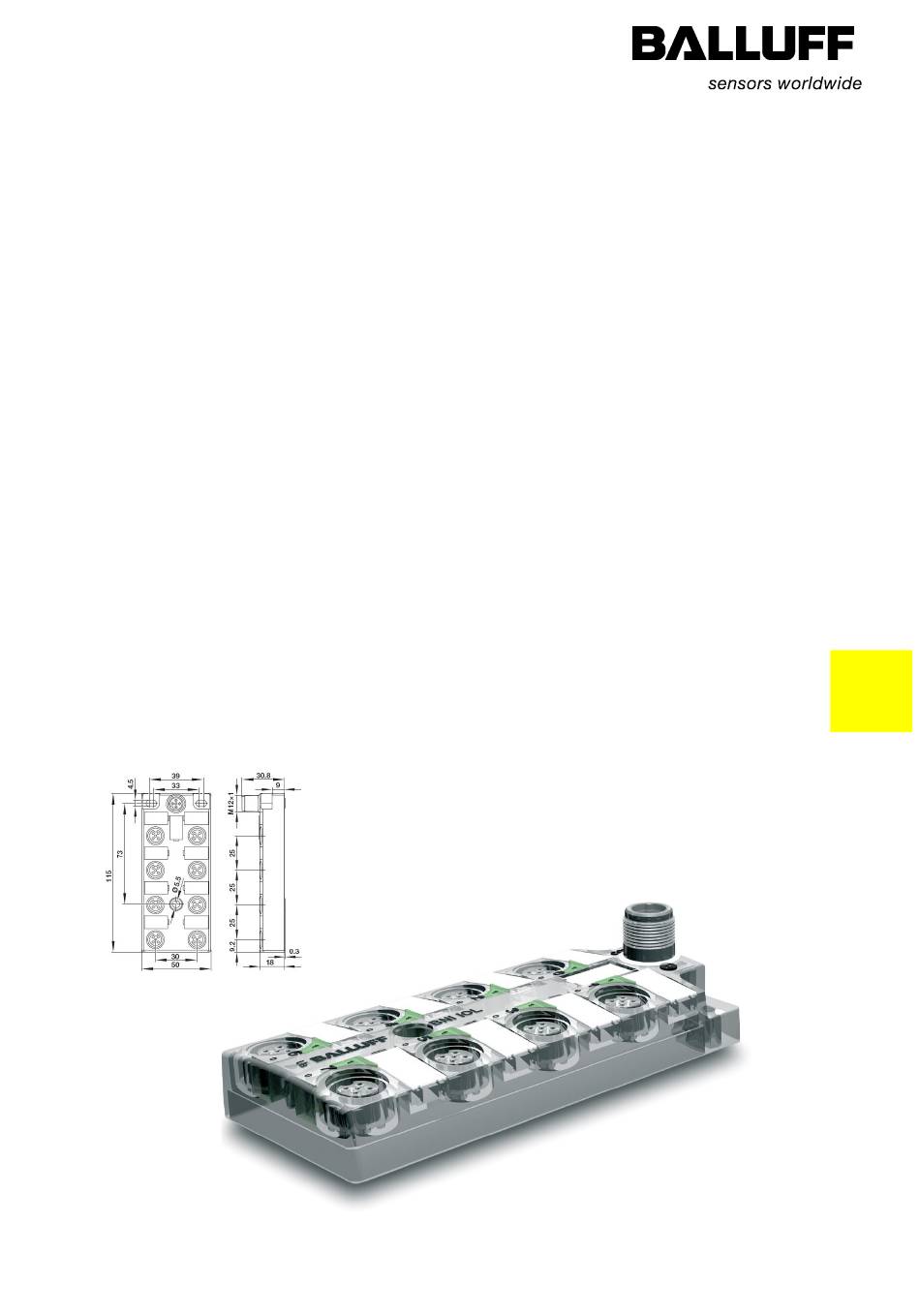

- Seite 1 BNI IOL-104-000-K006 BNI IOL-102-000-K006 IO-Link Sensorhub digital Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Eingangsdaten Ausgangsdaten 4.3. Parameterdaten/ Bedarfsdaten Invertierung der Eingänge 40hex 4.4. Fehlercodes/ Errors 4.5. Ereignisse/ Events Technische Daten 5.1. Abmessungen 5.2. Mechanische Daten 5.3. Elektrische Daten 5.4. Betriebsbedingungen 5.5. Funktionsanzeigen / LEDs Modulstatus Digitale Eingänge Anhang 6.1. Typenschlüssel 6.2. Bestellcode www.balluff.com... -
Seite 3: Benutzerhinweise
IO-Link Sensor-Hub BNI IOL-104-… / BNI IOL-102-… Benutzerhinweise 1.1. Zu dieser Diese Anleitung beschreibt das Balluff IO-Link Sensorsammler-Modul, auch Sensor-Hub Anleitung genannt. Die Anbindung an die übergeordnete Masterbaugruppe erfolgt über das IO-Link- Protokoll. Funktional ist dieses kompakte und preisgünstige Modul vergleichbar mit einer passiven Verteilerbox: Aufnahme von digitalen und analogen Sensorsignalen und Weitergabe über... -
Seite 4: Sicherheit
Achtung Spannung Das Gerät vor Wartungsmaßnahmen von der Stromversorgung trennen. Hinweis Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs jederzeit ohne vorherige Benachrichtigung zu ändern. www.balluff.com... -
Seite 5: Erste Schritte
IO-Link Sensor-Hub BNI IOL-104-… / BNI IOL-102-… Erste Schritte 3.1. Anschluss- übersicht Abbildung 3-1: Anschlussübersicht BNI IOL-104-000-K006 1 Befestigungsbohrung 9 Status LED: Stromversorgung 2 IO-Link-Schnittstelle 10 Standard Eingangs-Port 6 3 Status-LED: Eingang (Pin 2) 11 Standard Eingangs-Port 4 4 Standard-Eingangs-Port 1... - Seite 6 2 IO-Link-Schnittstelle 10 Standard Eingangs-Port 4 3 Standard-Eingangs-Port 1 11 Standard Eingangs-Port 2 4 Status-LED: Eingang (Pin 4) 12 Standard Eingangs-Port 0 5 Standard-Eingangs-Port 3 13 Beschriftungsschild 6 Standard-Eingangs-Port 5 14 Status-LED 7 Standard-Eingangs-Port 7 8 Status LED: Stromversorgung www.balluff.com...
-
Seite 7: Mechanische Anbindung
Die Anbindung an die übergeordnete IO-Link-Masterbaugruppe erfolgt mit einem standardisierten Sensorkabel. 3.6. Anschluss Modulspezifische Anschlussmöglichkeiten Sensoren Sensor-Hub Digitaler E-Port BNI IOL-104-000-K006 BNI IOL-102-000-K006 Standard Eingangs-Port (M12, A-kodiert, Buchse) Anforderung +24 V, 100 mA Eingang (nur bei BNI IOL-104…) 0 V, GND... -
Seite 8: Io-Link Schnittstelle
Daten die vom Device an den Master übermittelt werden. Ausgangsdaten Daten die vom Master an das Device übermittelt werden. Eingangsdaten Byte * Nur bei BNI IOL-104-000-K006 Ausgangsdaten Bei den Modulen BNI IOL-104-... und BNI IOL-102-... sind keine Ausgangsdaten vorhanden. 4.3. Parameterdaten/ SPDU... -
Seite 9: Invertierung Der Eingänge 40Hex
IO-Link Sensor-Hub BNI IOL-104-… / BNI IOL-102-… IO-Link Schnittstelle Invertierung der Byte Eingänge 40 Index * Nur bei BNI IOL-104-000-K006 4.4. Fehlercodes/ Error Code Description Errors 0x8011 Index not available 0x8012 Subindex not available 0x8030 Value out of range 4.5. Ereignisse/... -
Seite 10: Technische Daten
< 1 % ≤ 40 mA Stromaufnahme ohne Last 5.4. Betriebs- -5 °C … +55 °C bedingungen Betriebstemperatur -25 °C … +70 °C Lagertemperatur Immunity tests: EN 61000-6-2:2005 AC:2005 Emission tests: EN 61000-6-4:2007 A1:2011 Schwing/Schock EN 60068 Teil 2-6/27 www.balluff.com... -
Seite 11: Funktionsanzeigen / Leds
Keine Versorgungsspannung Digitale Eingänge Den Digital-Ports sind LEDs zugeordnet, die Betriebszustände anzeigen: LED 1, Eingang Pin 2 (Nur bei Modul BNI IOL 104) und LED 2, Eingang Pin 4 Anzeige Anforderung / Signal Gelb Eingangssignal = 1 Eingangssignal = 0 www.balluff.com... -
Seite 12: Anhang
Anhang 6.1. Typenschlüssel BNI IOL-10x-000-K006 Balluff Network Interface IO-Link-Schnittstelle Funktionen 104 = 16 Eingänge 0,1A 102 = 8 Eingänge 0,1A Variante 000 = Standardvariante Mechanische Ausführung K006 = Kunststoffgehäuse, Busanschluss und Spannungsversorgung: 1× M12×1 Außengewinde, E/A-Ports: 8 × M12×1 Innengewinde 6.2. - Seite 13 IO-Link Sensor-Hub BNI IOL-104-… / BNI IOL-102-… Notizen www.balluff.com...
- Seite 14 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Germany Tel. +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
