Verifikation oder Kalibrie-
rung
Hinweise bei redundanter
Verschaltung mehrerer Sen-
soren
Versionshistorie
26
Beschreibung der Anwendung der Schutzeinrichtung
In Schutzeinrichtungen kann das Messgerät für folgende Überwachungen (Min., Max., Bereich) ein-
gesetzt werden:
Volumenfluss
HINWEIS
Der sichere Betrieb des Geräts setzt eine ordnungsgemäße Montage voraus.
‣
Montagehinweise beachten.
Detaillierte Angaben zur Montage: Betriebsanleitung zum Gerät →  8
A
B
C

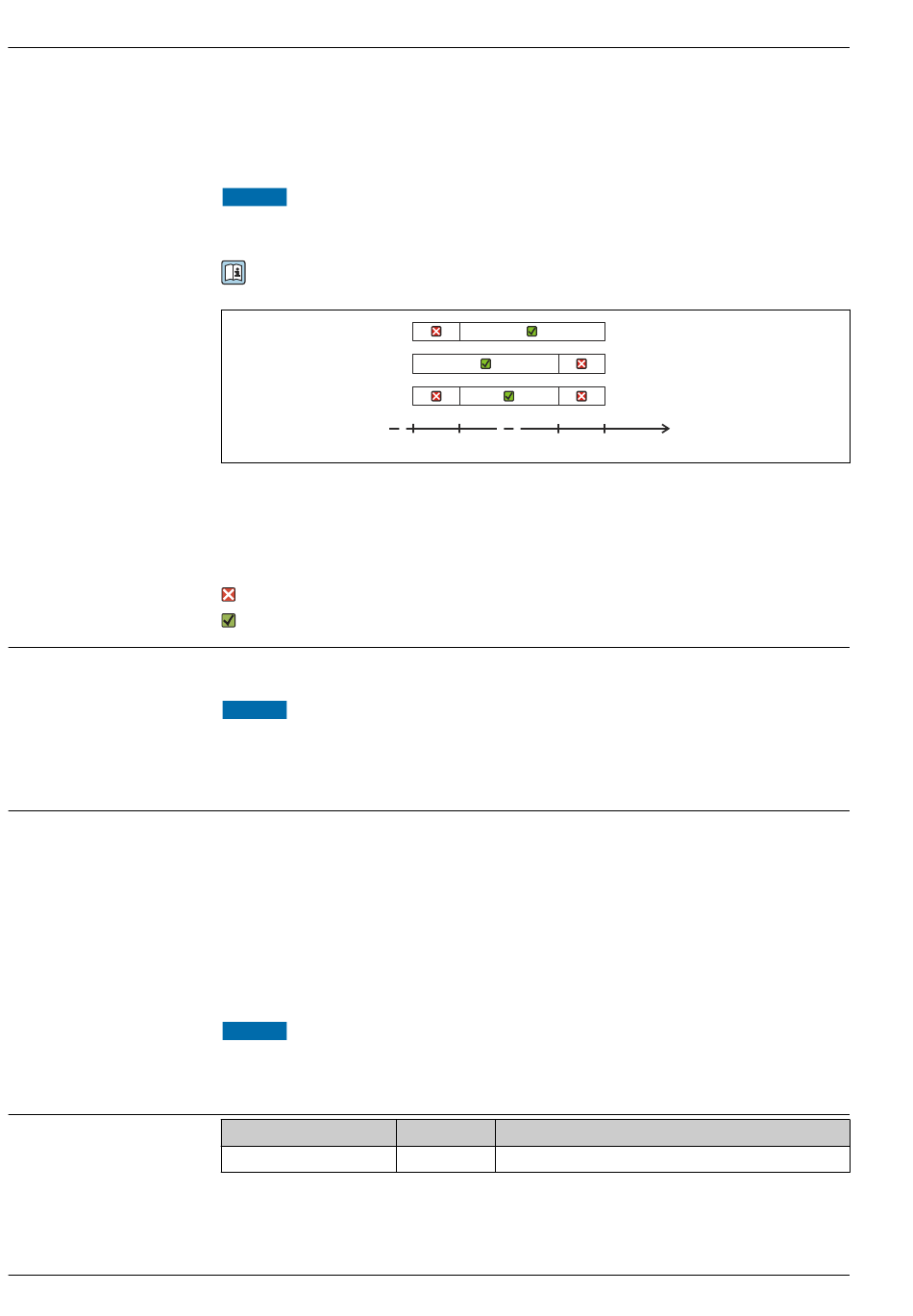

 4 Überwachungsmöglichkeiten in Schutzeinrichtungen
A Min.-Alarm
B Max.-Alarm
C Bereichsüberwachung
= Auslösen der Sicherheitsfunktion
= Zulässiger Betriebszustand
Um die Verifikation der Messstelle mittels Heartbeat Technology oder die Kalibration der Messstelle
durchzuführen, muss der SIL-Betrieb deaktiviert werden.
HINWEIS
Um das Gerät nach einer Verifikation oder Kalibrierung wieder in einer Sicherheitsfunktion
einzusetzen, muss die Konfiguration der Messstelle geprüft und der SIL-Betrieb erneut akti-
viert werden.
‣
SIL-Betrieb aktivieren →  14.
Dieser Abschnitt gibt zusätzliche Hinweise bei der Verwendung homogen redundanter Sensoren z.B.
in Auswahlschaltung 1oo2 oder 2oo3.
Die nachfolgend angegebenen Common Cause Faktoren β und β
rät, die bei der Auslegung des Teilsystems Sensorik zu verwenden sind:
• Mindestwert β bei homogen redundantem Einsatz: 2 %
• Mindestwert β bei homogen redundantem Einsatz: 1 %
D
Das Gerät erfüllt die Anforderungen für SIL 3 in homogen redundantem Einsatz. Bei der Installation
baugleicher Sensoren, also gleichen Typs und gleicher Nennweite, sind diese zur Vermeidung gegen-
seitiger akustischer Beeinflussung nicht unmittelbar Flansch an Flansch miteinander zu verbinden,
sondern möglichst an verschiedenen Stellen der Rohrleitung einzubauen.
HINWEIS
Wenn bei der Wiederholungsprüfung an einem der redundant betriebenen Geräte ein Fehler
entdeckt wird, folgendes beachten:
‣
Die anderen Geräte überprüfen, ob dort derselbe Fehler vorliegt.
Version
SD01740D/06/xx/01.16
4 Min. Max.
Änderungen Gültig ab Firmware-Version
Erste Version 01.00.zz (HART; ab Auslieferungsdatum 02.08.201)
Proline Promag 300
[mA]
20
sind Mindestwerte für das Messge-
D
