5.10 Verwendung von weiterem Zubehör
Kreuztisch
Standard-Kreuztisch
Kreuztisch für Durchlicht-Anwendung
Zur einfacheren Handhabung eines Beobachtungsobjekts kann es nützlich sein
zusätzlich
einen
mechanischen
Kreuztisch
auf
der
Arbeitsfläche
eines
Stereomikroskops anzubringen.

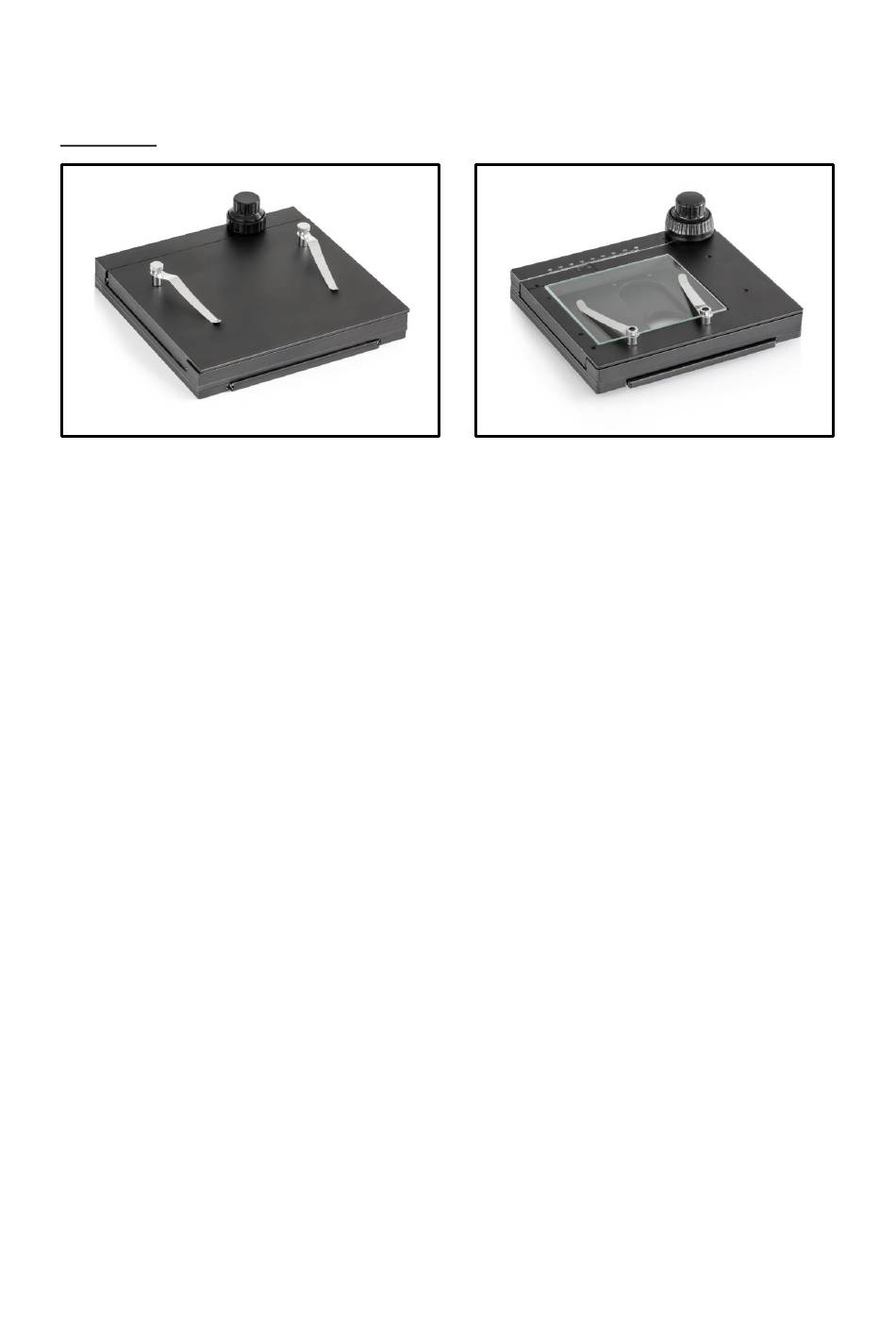

Für Geräte ohne Beleuchtung reicht die Verwendung eines Standrad-Kreuztisches
(siehe Abbildung links) aus. Ist jedoch ein Durchlicht integriert, sollte ein spezieller
Kreuztisch mit Durchlichtkompatibilität (siehe Abbildung rechts) herangezogen
werden.
Wie die Abbildungen zeigen, verfügen beide Ausführungen über jeweils zwei koaxial
angeordnete Einstellräder in der rechten hinteren Ecke des Tisches. Hiermit wird die
Bewegung in x- und y-Richtung gewährleistet.
Für die Montage muss der Verwender am Rande der Vertiefung für den
Ständereinsatz an ganz bestimmten stellen vier Löcher durch die Oberfläche der
Ständerbasis bohren. Dann kann mit Hilfe von mitgelieferten Schrauben der Tisch
von der Unterseite her befestigt werden.
Dem Lieferumfang der jeweiligen Kreuztische ist immer eine Betriebsanleitung
beigefügt, worin sich die genauen Anweisungen zu deren Montage nachlesen
lassen. Die exakte Befolgung dieser Anweisungen wird ausdrücklich empfohlen,
damit eine reibungslose Verwendung des Kreuztisches gewährleistet werden kann.
19
OZC-5-BA-d-1510
