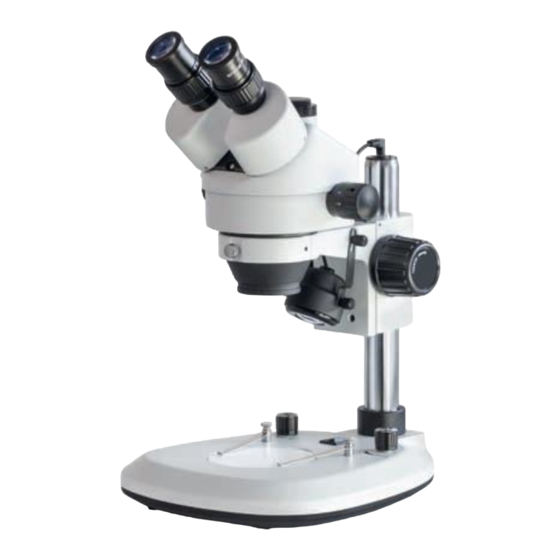

KERN Optics OZL-46 Betriebsanleitung
Stereo-zoom-mikroskop
Verwandte Anleitungen für KERN Optics OZL-46
Inhaltszusammenfassung für KERN Optics OZL-46

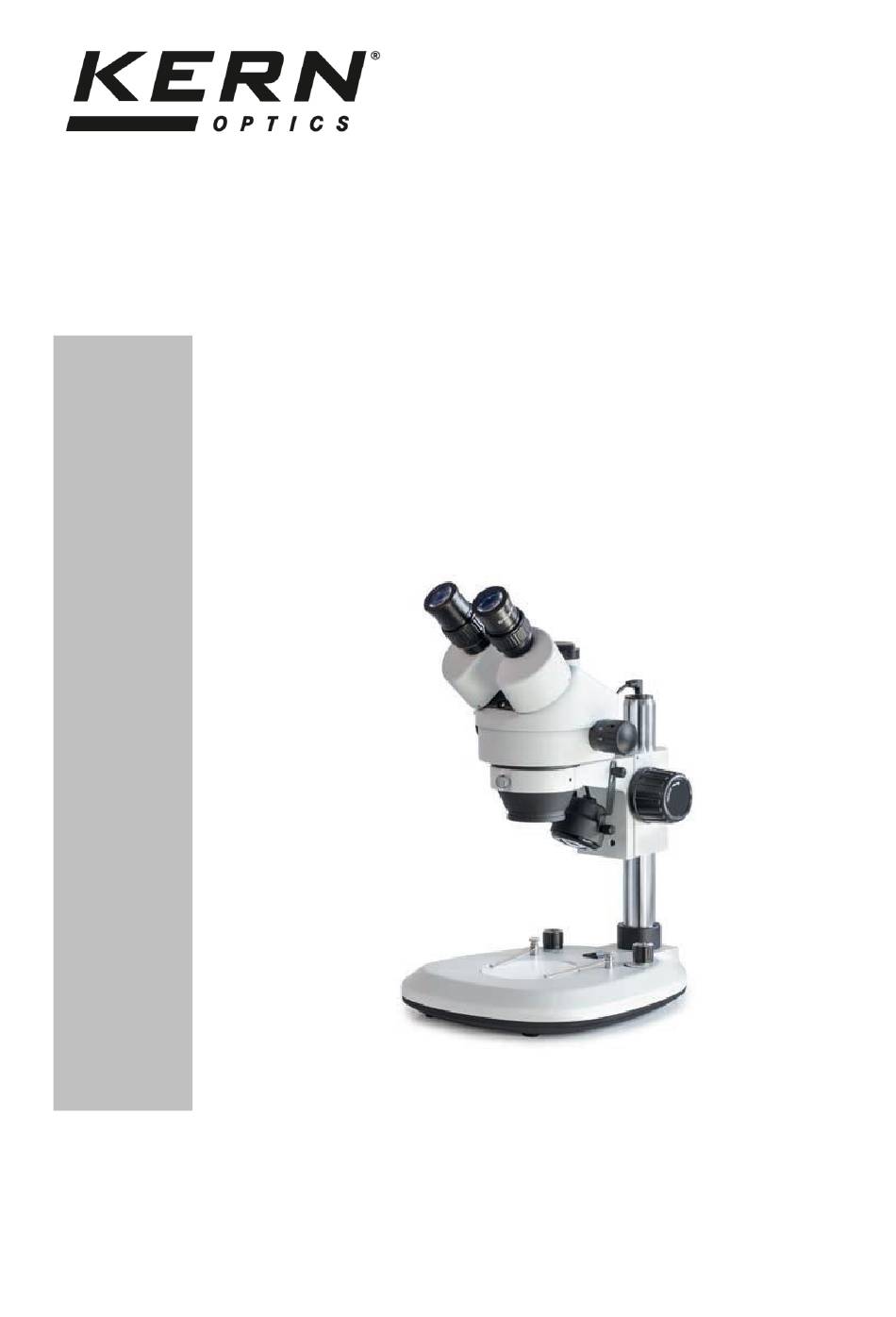

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Stereo-Zoom-Mikroskop KERN OZL-46 OZL 463, OZL 464, OZL 465, OZL 466, OZL 467, OZL 468 Version 1.2 12/2020 OZL-46-BA-d-2012...
-
Seite 3: Inhaltsverzeichnis
KERN OZL-46 Version 1.2 12/2020 Betriebsanleitung Stereo-Zoom-Mikroskop Inhaltsverzeichnis Vor Gebrauch .................. 3 Allgemeine Hinweise ......................3 Hinweise zur Elektrik ......................3 Aufbewahrung ........................4 Wartung und Reinigung .......................5 Nomenklatur ................... 6 Grunddaten ..................7 Zusammenbau ................8 Bedienung und Funktionsweise ........... 9 Erste Schritte ........................9 Augenabstand einstellen .....................9... -
Seite 4: Vor Gebrauch
Wenn man ein Verlängerungskabel benutzt, dann muss das verwendete Netzkabel geerdet sein. Sämtlicher Umgang mit den Geräten bei dem man mit der Elektrik in Kontakt kommt, wie z.B. Lampenwechsel, darf nur vorgenommen werden, wenn der Stromanschluss getrennt ist. OZL-46-BA-d-2012... -
Seite 5: Aufbewahrung
Tubusstutzen angebracht werden. Verstaubungen oder Verschmutzungen im Innenleben der Optik eines Mikroskops können in vielen Fällen irreversible Störungen oder Schäden hervorrufen. Zubehör, das aus optischen Elementen besteht, wie z.B. Okulare und Objektive, wird vorzugsweise in einer Trockenbox mit Trocknungsmittel aufbewahrt. OZL-46-BA-d-2012... -
Seite 6: Wartung Und Reinigung
• Spezialreiniger für optische Linsen • Spezielle optische Reinigungstücher • Blasebalg • Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OZL-46-BA-d-2012... -
Seite 7: Nomenklatur
2 Nomenklatur Am Beispiel von OZL 464 (Trinokular) OZL-46-BA-d-2012... -
Seite 8: Grunddaten
0,7x – 4,5x OZL 467 Binokular HWF 10x Ø 20 mm 1W LED (Auflicht); 1W LED (Durchlicht) Mechani Ø 28,6 – 4,4 0,7x – 4,5x OZL 468 Trinokular HWF 10x Ø 20 mm 1W LED (Auflicht); 1W LED (Durchlicht) OZL-46-BA-d-2012... -
Seite 9: Zusammenbau
• Die mitgelieferten Augenmuscheln können an den Okularen angebracht werden (siehe 5.6) • Ein C-Mount Adapter, der die Anbringung und den Einsatz von digitalen Kameras gewährleistet, kann bei trinokularen Geräten (OZL 464, OZL 466, OZL 468) am entsprechenden Anschluss an der Mikroskopkopf-Oberseite festgeschraubt werden (siehe 5.9). OZL-46-BA-d-2012... -
Seite 10: Bedienung Und Funktionsweise
Sobald das linke und das rechte Sehfeld sich exakt überlagern, ist der richtige Augenabstand eingestellt. 5.3 Einstellung der Vergrößerung Da es sich bei der Serie KERN OZL-46 um Stereo-Zoom-Mikroskope handelt, wird hier die Einstellung der Vergrößerung über die beiden Zoom-Einstellräder an der linken und rechten Seite des Mikroskopkopfes gewährleistet. -
Seite 11: Dioptrienausgleich Und Fokussierung
10. Anschließend wieder den kleinsten Zoomfaktor einstellen. 11. Nun mit dem linken Auge durch das linke Okular schauen und auch hier anhand des linken Dioptrienausgleichsrings die optimale Schärfe des Objekts einstellen. 12. Auf diese Weise befindet sich das Beobachtungsobjekt bei jeder Zoom- Einstellung im Fokus. OZL-46-BA-d-2012... -
Seite 12: Einstellung Des Ständers
Für das Fixieren wird eine Feststellschraube direkt an der Rückseite des Halters verwendet. Bei Geräten mit mechanischem Ständer (OZL 467, OZL 468) ist diese Funktion nicht gegeben. Nur allein anhand der Fokus-Räder lässt sich der Mikroskopkopf in der Höhe verstellen. OZL-46-BA-d-2012... -
Seite 13: Verwendung Der Augenmuscheln / High Eye Point Okulare
Da die Augenmuscheln aus Gummi bestehen, gilt es darauf zu beachten, dass sie während des Benutzens leicht durch Fettrückstände verunreinigt werden können. Um die Hygiene stets aufrecht zu erhalten, wird daher empfohlen die Augenmuscheln regelmäßig (z. B. mit einem feuchten Tuch) zu reinigen. Augenmuscheln High Eye Point Okular (erkenntlich am Brillen-Symbol) OZL-46-BA-d-2012... -
Seite 14: Beleuchtungssteuerung
Anwendung ausgelegt ist, dann macht es häufig Sinn, eine externe Beleuchtungseinheit anzubringen, um dieses Problem zu bewältigen. Die Beleuchtungseinheiten, die sich für die Geräte der Serie OZL-46 eignen, sind Schwanenhals-Beleuchtungen (siehe Abbildung). Diese können sowohl in LED- als auch in Halogen-Ausführung auftreten und verfügen ebenso über Ein-/Aus-Schalter... -
Seite 15: Anbau Und Einstellung Einer Kamera (Ozl 464, Ozl 466, Ozl 468)
5.9 Anbau und Einstellung einer Kamera (OZL 464, OZL 466, OZL 468) An die trinokularen Geräte der Serie OZL-46 können spezielle Mikroskopkameras angeschlossen werden, um Bilder oder Sequenzen eines Beobachtungsobjektes digital zu dokumentieren. Der Anschluss dafür befindet sich an der Mikroskopkopfoberseite. -
Seite 16: Verwendung Von Weiterem Zubehör
Das Berührungen der Linsen mit den Fingern oder das Ablagern von Staub zwischen Standard- und Vorsatzobjektiv muss hierbei vermieden werden. 5.11 Lampenwechsel Die Geräte der Serie OZL-46 sind alle mit LED-Lampen ausgestattet. Aufgrund der hohen Lebensdauer einer LED-Beleuchtung wird bei diesen Mikroskopen ein reiner Lampenwechsel nicht notwendig sein. -
Seite 17: Optische Daten
6 Optische Daten 7 Ausstattung OZL-46-BA-d-2012... -
Seite 18: Fehlersuche
Die Fokus-Räder blockieren Das Drehmoment der Fokus-Räder ist zu hoch eingestellt Der Mikroskopkopf rutscht während Das Drehmoment der Fokus-Räder ist zu des Betrachtens nach unten niedrig eingestellt Die Augen ermüden leicht Der Dioptrienausgleich ist nicht korrekt Die Helligkeitseinstellung ist nicht korrekt OZL-46-BA-d-2012... -
Seite 19: Service
11 Weitere Informationen Die Abbildungen können geringfügig vom Produkt abweichen. Die Beschreibungen und Illustrationen dieser Bedienungsanleitung können ohne Vorankündigung geändert werden. Weiterentwicklungen am Gerät können solche Änderungen mit sich bringen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument. OZL-46-BA-d-2012...
