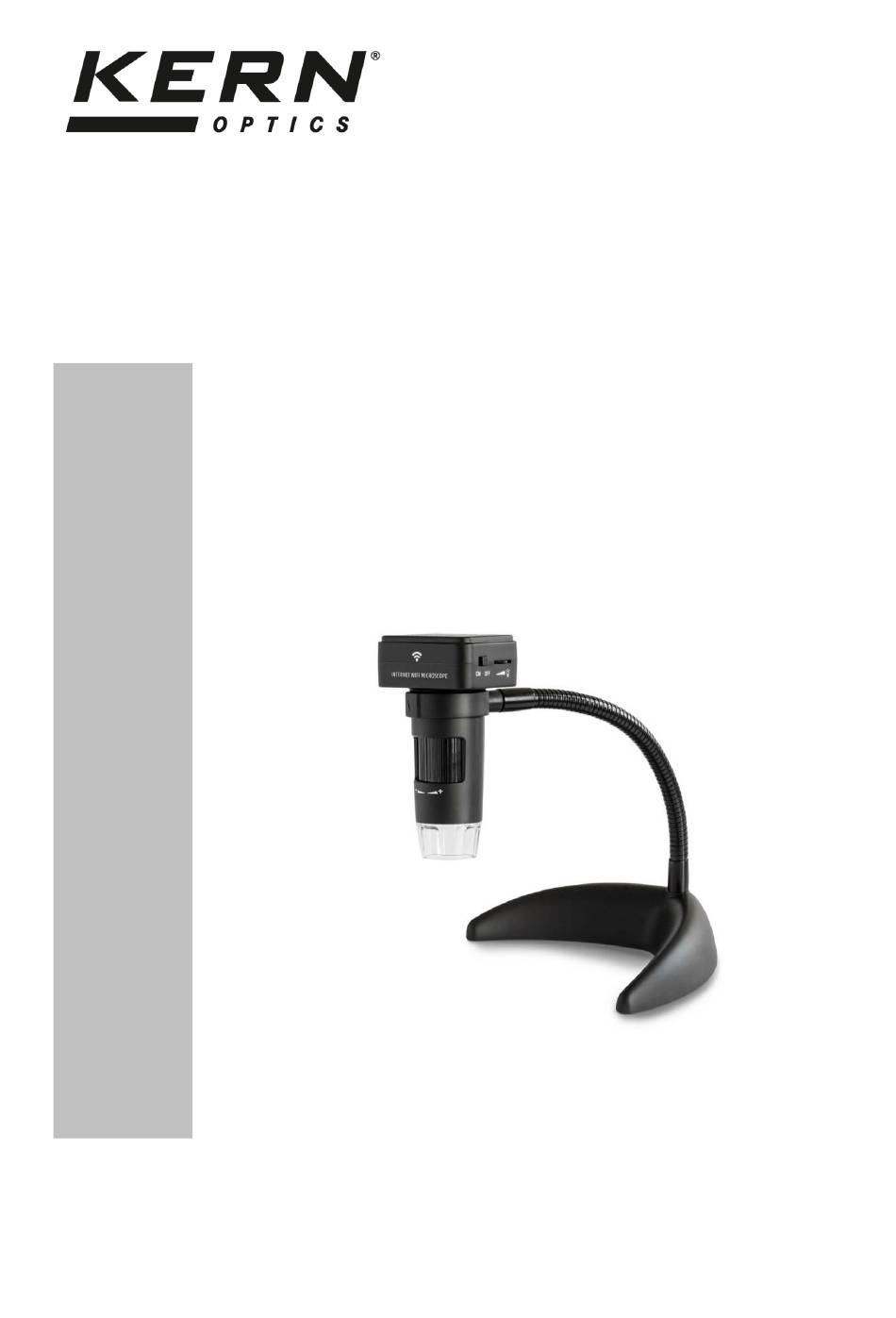

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung WLAN Mikroskop KERN ODC-9 ODC 910 Version 1.0 09/2017 ODC-9-BA-d-1710...
- Seite 3 KERN ODC-9 Version 1.0 09/2017 Betriebsanleitung WLAN Mikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Aufbewahrung .......................... 3 Lieferumfang ................4 Nomenklatur ................. 5 Technische Daten ................ 6 Bedienung ..................7 Mikroskop mit iOS/Android-Gerät verbinden ................ 7 5.1.1 Download der App ........................
- Seite 4 85 % sollte nicht überschritten werden. Das Gerät sollte sich immer auf einer festen, glatten und horizontalen Oberfläche befinden. Plötzliche Temperaturschwankungen können Dunst im Inneren des Mikroskops verursachen. Daher das Mikroskop vorzugsweise in einer Tasche oder mit Schutzhülle aufbewahren, um es davor zu schützen. ODC-9-BA-d-1710...

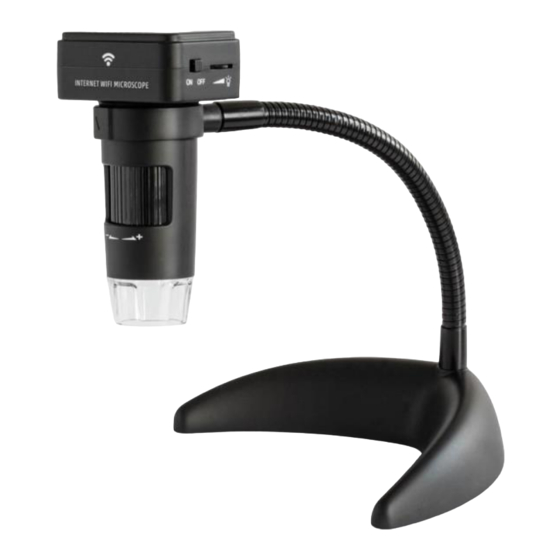

- Seite 5 2 Lieferumfang WLAN Mikroskop Schwanenhals-Ständer Steckernetzteil Betriebsanleitung ODC-9-BA-d-1710...
- Seite 6 3 Nomenklatur Teile- Teile- Beschreibung Beschreibung nummer nummer Reset LED-Dimmer Micro SD Slot Stromanschluss (DC in) ¼-Zoll Öffnung (Für die Fokusrad Anbringung am Ständer) EIN/AUS Akkustatus-Anzeige ODC-9-BA-d-1710...
- Seite 7 Wieder aufladbarer Lithium-Ionen-Akku Betriebsdauer: 100 min, Stromversorgung Ladedauer: 120 min Ladespannung: 5V DC iOS: ab 5.1 Systemanforderungen Android: ab 4.3 iOS/Android Schnittstelle WLAN iOS: TinyCapture im App Store Android: TinyCapture unter play.google.com Abmessungen Mikroskop: 106mm (H) x 36mm (Ø) ODC-9-BA-d-1710...
- Seite 8 5 Bedienung 5.1 Mikroskop mit iOS/Android-Gerät verbinden 5.1.1 Download der App iOS: TinyCapture im App Store suchen und installieren Android: TinyCapture unter play.google.com suchen, herunterladen und anschließend installieren. Android ODC-9-BA-d-1710...
- Seite 9 Die WLAN-Funktion im Smartphone muss eingeschaltet sein. Das WLAN Mikroskop in der WLAN-Liste suchen. Die Kennung des Mikroskops ist Wi-Fi Microscope_xxxxxx (xxxxxx sind die letzten 6 Stellen der Mikroskop-ID). Das Passwort für den Verbindungsaufbau lautet 12345678. Siehe Seite 17 für “WLAN-Passwort ändern”. ODC-9-BA-d-1710...
- Seite 10 5.2 Freischaltung des Mikroskops in der App und Vorschau starten App aufrufen, “+” klicken (rechts oben), danach “Search” klicken und schließlich mit “OK“ bestätigen. Das einzugebende Passwort lautet standardmäßig 8888. Siehe Seite 17 für “Mikroskop-Passwort ändern”. ODC-9-BA-d-1710...
- Seite 11 Die folgenden Bilder zeigen die beispielhafte Auflistung des Mikroskops in der App. Nachdem darauf geklickt wurde, wird es als online angezeigt. ODC-9-BA-d-1710...
- Seite 12 Wenn sich das Mikroskop im online-Modus befindet, kann die Vorschau durch erneutes Klicken gestartet werden. HD/VGA/QVGA Raster einblenden Helligkeit Kontrast Kameraeinstellungen des Mikroskops (Seite 13) Bildaufnahme Videoaufnahme Bildspiegelung vertikal Bildspiegelung horizontal Sprachaufnahme ODC-9-BA-d-1710...
- Seite 13 Album gespeichert. Bei iOS können sie über iTunes abgerufen werden (Seite 18). Camera SDCard Files: Falls verwendet, können hier gespeicherte Videos aufgerufen werden. Download Files: Zeigt Videos an, die von der Micro-SD Karte auf das Gerät heruntergeladen wurden. ODC-9-BA-d-1710...
- Seite 14 5.4 Kameraeinstellungen des Mikroskops Wenn sich ein Mikroskop im online-Modus befindet, klicken, um die Einstellungsseite aufzurufen, welche wie folgt dargestellt wird: 5.4.1 On-Screen Display Hier kann ausgewählt werden, ob Datum- und Mikroskop-Informationen links oben bzw. links unten im Bildschirm angezeigt werden sollen. ODC-9-BA-d-1710...
- Seite 15 Dies bietet die Möglichkeit das Mikroskop auch aus weiter Entfernung zu bedienen, solange das Smartphone über eine aktive Internetverbindung verfügt. In der Liste muss ein Netzwerk (Router) ausgewählt werden um ihm beizutreten, z.B. “TP-MUST”. Danach das Passwort des Netzwerks eingeben und “OK” klicken. ODC-9-BA-d-1710...
- Seite 16 90 Sekunden um den Router zu suchen und die Verbindung herzustellen. Sollte der Router nicht mehr existieren, wird das Mikroskop nach 90 Sekunden wieder zur direkten (Point to Point) Verbindung zum Smartphone übergehen. Der Internet-Modus kann durch ein Reset des Mikroskops beendet werden. ODC-9-BA-d-1710...
- Seite 17 Mit der Aktivierung von Loop Recording, werden die bestehenden Dateien (beginnend bei der ältesten) überschrieben, falls die Speicherkarte voll sein sollte. Die Micro-SD kann formatiert werden mit Hilfe des “Format”-Knopfes. 5.4.4 Zeiteinstellungen Bezüglich Zeiteinstellungen können Mikroskop Smartphone miteinander synchronisiert werden. ODC-9-BA-d-1710...
- Seite 18 Smartphone mit dem Mikroskop zu verbinden (siehe Seite 8), kann über die folgende Maske geändert werden. Das Passwort muss Mindestlänge von 8 Stellen besitzen. Das neue Passwort wird gültig nachdem das Mikroskop das nächste Mal in Betrieb genommen wird. ODC-9-BA-d-1710...
- Seite 19 Danach iTunes starten und in den Apps “TinyCapture” auswählen. Unter „CameraFiles“ können die vorhandenen Dateien per „Save to“ auf den Computer geladen werden. Die gespeicherten Dateien sind auf dem Computer wie folgt im Ordner “CameraFiles” zu finden und aufgelistet. ODC-9-BA-d-1710...
- Seite 20 2) Akku aufladen. Das Mikroskop reagiert nicht. Reset durchführen. Der Hotspot des Mikroskops kann nicht in der WLAN-Liste des Reset durchführen. Smartphones gefunden werden. Punkte sind auf dem Vorschau-Bild Ein fusselfreies Tuch zur Reinigung der zu erkennen. Kameralinse des Mikroskops benutzen. ODC-9-BA-d-1710...
- Seite 21 8 Weitere Informationen Die Abbildungen können geringfügig vom Produkt abweichen. Die Beschreibungen und Illustrationen dieser Bedienungsanleitung können ohne Vorankündigung geändert werden. Weiterentwicklungen am Gerät können solche Änderungen mit sich bringen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument ODC-9-BA-d-1710...
