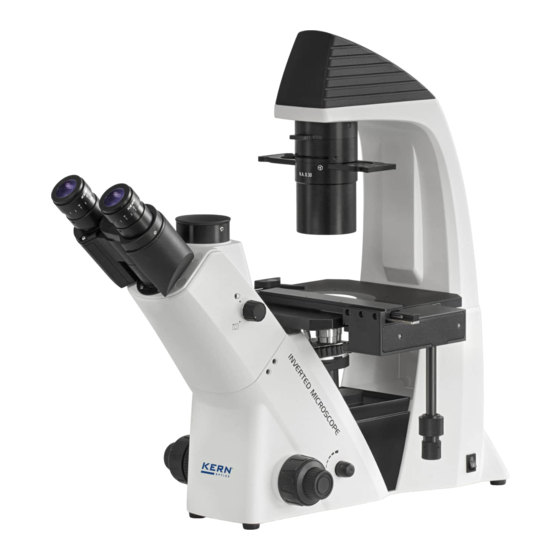

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Biologisches Invers-Mikroskop KERN OCM-1 OCM 161, OCM 165 Version 1.0 12/2016 OCM-1-BA-d-1610...
-
Seite 3: Inhaltsverzeichnis
KERN OCM-1 Version 1.0 12/2016 Betriebsanleitung Biologisches Invers-Mikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Technische Daten / Ausstattung ..........8 Zusammenbau ................10 Objektive .......................... -
Seite 4: Vor Gebrauch
Die Auslösung eines elektrischen Schocks wird somit vermieden. Wenn man ein Verlängerungskabel benutzt, dann muss das verwendete Netzkabel geerdet sein. Falls die Originalsicherung durchbrennt, darf sie nur durch eine geeignete Sicherung ersetzt werden. Passende Ersatzsicherungen sind im Lieferumfang mit enthalten. OCM-1-BA-d-1610... -
Seite 5: Aufbewahrung
Tubusstutzen angebracht werden. Verstaubungen oder Verschmutzungen im Innenleben der Optik eines Mikroskops können in vielen Fällen irreversible Störungen oder Schäden hervorrufen. Zubehör, das aus optischen Elementen besteht, wie z.B. Okulare und Objektive, wird vorzugsweise in einer Trockenbox mit Trocknungsmittel aufbewahrt. OCM-1-BA-d-1610... -
Seite 6: Wartung Und Reinigung
Spezialreiniger für optische Linsen Spezielle optische Reinigungstücher Blasebalg Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OCM-1-BA-d-1610... -
Seite 7: Nomenklatur
2 Nomenklatur OCM-1-BA-d-1610... - Seite 8 OCM-1-BA-d-1610...
-
Seite 9: Technische Daten / Ausstattung
Abmessungen Produkt: 304×599×530 mm 660x590x325 mm Abmessungen Verpackung: 13,5 kg Nettogewicht: Bruttogewicht: 18 kg OCM 165 Abmessungen Produkt: 304×782×530 mm Abmessungen Verpackung: 1050x590x330 mm Nettogewicht: 21 kg Bruttogewicht: 28 kg Eingangsspannung: AC 100-240V, 50-60Hz Ausgangsspannung: DC 1,2-6V Sicherung: 2A 5x20mm OCM-1-BA-d-1610... - Seite 10 OCM-1-BA-d-1610...
-
Seite 11: Zusammenbau
4 Zusammenbau OCM-1-BA-d-1610... -
Seite 12: Objektive
Eine Fixierungsmöglichkeit ist hier ebenfalls anhand je einer Inbus-Schraube [1] an den Tubusstutzen gegeben (siehe Abbildung). Man sollte stets darauf achten, dass die Linsen nicht mit den bloßen Fingern berührt werden und kein Staub in die Öffnungen eindringt. OCM-1-BA-d-1610... -
Seite 13: Objekttisch
Die Montage erfolgt über zwei Schrauben [3], welche dann den Tischzusatz an der linken oder rechten Unterseite des Tisches fixieren. Außerdem können zusätzliche Objekthalter [4] platziert werden, um Kulturschalen mit bestimmten Maßen optimal auf dem Tisch fixieren und bewegen zu können. OCM-1-BA-d-1610... -
Seite 14: Kondensor
Der Kondensor enthält folgende Einstellungselemente: Farbfilterschieber (siehe 5.7 Einstellung der Beleuchtung) Aperturblende (siehe 5.7 Einstellung der Beleuchtung) Einschubstelle für Phasenkontrastschieber (siehe 8.2 Phasenkontrasteinheit) Für den Anschluss einer Mikroskopkamera und die Anwendung von Phasenkontrast- oder Fluoreszenz-Einheiten siehe Kapitel 8 Verwendung von optionalem Zubehör. OCM-1-BA-d-1610... -
Seite 15: Bedienung
Lichteinstrahlung ausgesetzt sind. Nun kann die Beleuchtung über den Hauptschalter eingeschaltet werden. Der nächste Schritt ist die Platzierung eines Objektes auf der Tischplatte. Bei der OCM-1 Serie kann das Objekt mithilfe eines der zur Verfügung stehenden Objekthalter auf dem Tisch fixiert werden (siehe hierzu auch Abschnitt 4.3 Objekttisch). -
Seite 16: Vor-) Fokussierung
Diese Funktion kann zum einen der Erleichterung der Schärfeeinstellung dienen und zum anderen das ungewollte Herunterrutschen des Objektivrevolvers verhindern. Wichtig Um Schäden im Fokussiersystem zu vermeiden dürfen die linken und die rechten Einstellräder des Grob- und Feintriebs niemals gleichzeitig in die jeweils entgegengesetzte Richtung gedreht werden. OCM-1-BA-d-1610... -
Seite 17: Einstellung Des Augenabstands
3. Nun mit dem linken Auge durch das linke Okular blicken und das Bild anhand des linken Dioptrienausgleichsrings fokussieren. Dazu gilt es den Ring in beide Richtungen zu drehen (siehe Abbildung), um herauszufinden an welcher Position das Bild am schärfsten erscheint. OCM-1-BA-d-1610... -
Seite 18: Einstellung Der Vergrößerung
Hat man das Beobachtungsobjekt für eine bestimmte Vergrößerung scharf gestellt, so gerät der Fokus bei der Auswahl des Objektivs mit der nächsthöheren Vergrößerung leicht aus dem Fokus. Hier gilt es dann anhand einer leichten Verstellung des Feintriebs den Fokus wieder herzustellen. OCM-1-BA-d-1610... -
Seite 19: Verwendung Der Augenmuscheln
Da die Augenmuscheln aus Gummi bestehen, gilt es darauf zu beachten, dass sie während des Benutzens leicht durch Fettrückstände verunreinigt werden können. Um die Hygiene stets aufrecht zu erhalten, wird daher empfohlen die Augenmuscheln regelmäßig (z. B. mit einem feuchten Tuch) zu reinigen. Augenmuscheln High Eye Point Okular (erkenntlich am Brillen-Symbol) OCM-1-BA-d-1610... -
Seite 20: Einstellung Der Beleuchtung
Das Öffnen und Schließen dieser Blende wird über den am Kondensor befindlichen Hebel [1] ausgeführt. Farbfilter Der Farbfilter-Schieber enthält eine runde Öffnung [2]. Bei Bedarf muss hier der mitgelieferte Blaufilter [1] eingesetzt werden. Anschließend wird der Filterschieber in den entsprechenden Einschub oben am Kondensor gebracht. OCM-1-BA-d-1610... -
Seite 21: Lampenwechsel
Lampenwechsel vollzogen. Wichtig: Die neue Birne darf nur mit sterilen Handschuhen oder mit Hilfe ihrer Verpackungsfolie angefasst werden, um sie in die Halterung einzusetzen. Fett- oder Staubrückstände können ihre Lichtqualität und Lebensdauer negativ beeinflussen. OCM-1-BA-d-1610... -
Seite 22: Sicherungswechsel
Schraubenzieher oder ähnliches zur Hilfe zu nehmen (siehe Abbildung links). Die defekte Sicherung kann nun aus ihrem Gehäuse entnommen und durch eine neue ersetzt werden (siehe Abbildung Mitte). Danach gilt es das Sicherungsgehäuse wieder in die Einschubstelle unterhalb des Netzsteckeranschlusses einzuführen (siehe Abbildung rechts). OCM-1-BA-d-1610... -
Seite 23: Verwendung Von Optionalem Zubehör
Bei C-mount Adaptern, die mit einer eigenen integrierten Vergrößerung versehen sind, kann das Bild, das eine am Gerät angeschlossene Kamera anzeigt, häufig einen anderen Schärfegrad aufweisen als das Bild das am Okular entsteht. Um dennoch beide Bilder scharf stellen zu können, sind solche Adapter fokussierbar. OCM-1-BA-d-1610... -
Seite 24: Phasenkontrasteinheit
8.2 Phasenkontrasteinheit Die standardmäßig mitgelieferte Phasenkontrasteinheit der Mikroskope der Serie OCM-1 besteht aus einem PH-Objektiv (20x), einem PH-Schieber, einem Zentrierungs-Okular und einem Grün-Filter. Optional sind PH-Objektive mit einer Vergrößerung von 10x oder 40x erhältlich. Zur Verwendung gilt es das gewünschte PH-Objektiv in den Strahlengang zu bringen und den PH-Schieber mit der Aufschrift nach oben im dafür vorgesehenen Einschub... - Seite 25 Nach der Justierung muss das Zentrierungs-Okular wieder durch das Standard- Okular ersetzt werden, damit das Objekt auf dem Objekttisch im Phasenkontrast- Modus beobachtet werden kann. Die Verwendung eines Grün-Filters, kann je nach Vorzügen des Beobachters, ein angenehmer wirkendes Bild erzeugen. Hierfür muss dieser in den Farbfilter-Schieber eingebracht werden. OCM-1-BA-d-1610...
-
Seite 26: Fluoreszenz-Auflichteinheit Ocm 165
Spiegel durchdringen, welcher die restlichen Anteile vom Anregungslicht zudem noch dabei hindert in Richtung Okulare vorzudringen. Und der Sperrfilter beseitigt endgültig alle Wellenbereiche, die nicht zur beobachteten Fluoreszenz gehören, aus dem Strahlengang. Das entstandene Bild ist somit rein durch das vom Präparat ausgestrahlte Fluoreszenzlicht aufgebaut. OCM-1-BA-d-1610... - Seite 27 Übersicht zu den Wellenlängen für Anregung und Emission je Anregungsfilter Blaue Linie: Wellenlänge Anregung Grüne Linie: Wellenlänge Emission OCM-1-BA-d-1610...
- Seite 28 OCM-1-BA-d-1610...
- Seite 29 OCM-1-BA-d-1610...
- Seite 30 Nomeklatur OCM-1-BA-d-1610...
- Seite 31 Nomenklatur (FL-Auflichteinheit) Nomenklatur (FL-Lampengehäuse) OCM-1-BA-d-1610...
- Seite 32 Nomenklatur (Stromversorgungseinheit für HBO-Lampe) Grunddaten Bei den Mikroskopen des Modells OCM 165 kommt eine Fluoreszenz-Auflichteinheit zum Einsatz, welche folgende Spezifikationen besitzt. Artikel- Beleuchtung Anregungsfilter Eingangsspannung nummer Stromversorgungseinheit OBB-A1516 100W HBO B / G 100-240V OCM-1-BA-d-1610...
- Seite 33 5. FL-Filter-Schieber in die gewünschte Position bringen. Rechter Hebel eingeschoben: Blauer Filter im Strahlengang Linker Hebel eingeschoben: Grüner Filter im Strahlengang 6. Bei der Verwendung einer HBO-Lampe kann nun die Strahlengangblockade deaktiviert werden (den Schieber entsprechend platzieren). 7. Beginn der Beobachtung. OCM-1-BA-d-1610...
- Seite 34 Mitteln zu verhindern. Auskunft über die Notwendigkeit eines Lampenwechsels geben folgende Instrumente (gilt für 100W HBO Lampen): o Amperemeter an der Stromversorgungseinheit Sobald 4,8 A erreicht sind Lampenwechsel o Betriebsdaueranzeige an der Stromversorgungseinheit Sobald 100 h erreicht sind Lampenwechsel OCM-1-BA-d-1610...
- Seite 35 Oberseite nach unten auf eine Arbeitsfläche stellen. 5. Die zwei Fixierschrauben für die HBO-Lampe lösen. 6. Alte Lampe durch eine neue ersetzen. 7. Die zwei Fixierschrauben wieder festziehen. 8. Den Deckel samt Halterung wieder anbringen und mit Schraube befestigen. OCM-1-BA-d-1610...
- Seite 36 Netzstecker kann das Gehäuse herausgezogen werden. Es ist sinnvoll hier einen Schraubenzieher oder ähnliches zur Hilfe zu nehmen. Die defekte Sicherung kann nun aus ihrem Gehäuse entnommen und durch eine neue ersetzt werden. Danach gilt es das Sicherungsgehäuse wieder in die Einschubstelle unterhalb des Netzsteckeranschlusses einzuführen. OCM-1-BA-d-1610...
-
Seite 37: Fehlersuche
Der Augenabstand ist nicht richtig eingestellt Die Dioptrieneinstellung wurde nicht richtig vorgenommen Das Sehfeld des einen Auges stimmt Rechts und Links werden unterschiedliche nicht mit dem des anderen Auges Okulare verwendet überein Die Augen sind nicht an das Mikroskopieren gewöhnt OCM-1-BA-d-1610... - Seite 38 Der Kreuztisch wird von einem Festkörper blockiert. Der Tisch fährt von selbst nach unten Die Drehwiderstand Bremse ist zu wenig Der Feintrieb verstellt sich von selbst angezogen Bei Berührung des Tisches verschwimmt Der Tisch wurde nicht richtig montiert das Bild OCM-1-BA-d-1610...
-
Seite 39: Service
12 Weitere Informationen Die Abbildungen können geringfügig vom Produkt abweichen. Die Beschreibungen und Illustrationen dieser Bedienungsanleitung können ohne Vorankündigung geändert werden. Weiterentwicklungen am Gerät können solche Änderungen mit sich bringen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument OCM-1-BA-d-1610...
