- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Durchlicht Schulmikroskop KERN OBT-1 OBT 101, OBT 102, OBT 103, OBT 104, OBT 105, OBT 106 Version 1.0 01/2020 OBT-1-BA-d-2010...
-
Seite 3: Inhaltsverzeichnis
KERN OBT-1 Version 1.0 01/2020 Betriebsanleitung Durchlichtmikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Technische Daten / Ausstattung ..........7 Zusammenbau ................9 Mikroskopkopf .......................... -
Seite 4: Vor Gebrauch
1 Vor Gebrauch 1.1 Allgemeine Hinweise Die Verpackung muss vorsichtig geöffnet werden, um zu verhindern, dass darin enthaltenes Zubehör auf den Boden fällt und zerbricht. Allgemein sollte immer sehr achtsam mit einem Mikroskop umgegangen werden, da es sich dabei um ein empfindliches Präzisionsinstrument handelt. Das Vermeiden von abrupten Bewegungen bei der Bedienung oder beim Transport ist deshalb besonders wichtig, um vor allem die optischen Bestandteile nicht zu gefährden. -
Seite 5: Aufbewahrung
1.3 Aufbewahrung Man sollte es vermeiden das Gerät direktem Sonnenlicht, hohen oder zu niedrigen Temperaturen, Erschütterungen, Staub und hoher Luftfeuchtigkeit auszusetzen. Der geeignete Temperaturbereich beträgt 0 - 40° C und eine relative Luftfeuchtigkeit von 85 % sollte nicht überschritten werden. Das Gerät sollte sich immer auf einer festen, glatten und horizontalen Oberfläche befinden. -
Seite 6: Wartung Und Reinigung
1.4 Wartung und Reinigung Das Gerät muss auf jeden Fall sauber gehalten und regelmäßig von Staub befreit werden. Bevor man das Gerät beim Auftreten von Nässe abwischt, muss sichergestellt sein, dass der Strom abgeschaltet ist. Glaskomponenten sollten bei Verunreinigung vorzugsweise mit einem fusselfreien Tuch leicht abgewischt werden. -
Seite 7: Nomenklatur

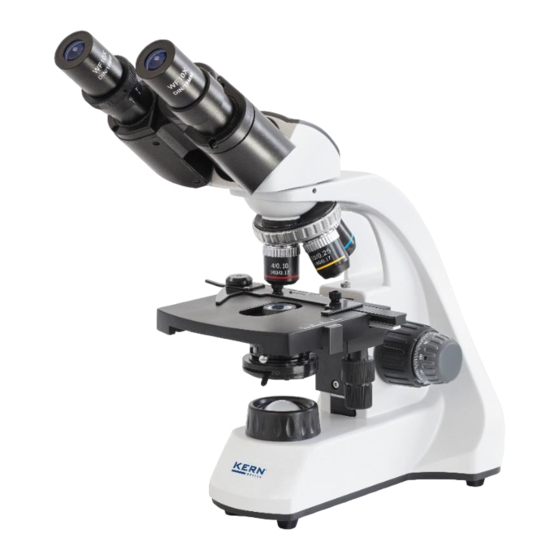

2 Nomenklatur Beispiel: OBT 106 (Binokular, mechanischer Tisch) OBT-1-BA-d-2010... -
Seite 8: Technische Daten / Ausstattung
3 Technische Daten / Ausstattung Abmessungen Produkt: 130x300x310 mm Abmessungen Verpackung: 400x280x195 mm Nettogewicht: 3 kg Bruttogewicht: 5 kg Eingangsspannung: DC 4,5V, 1000mA OBT-1-BA-d-2010... - Seite 9 OBT-1-BA-d-2010...
-
Seite 10: Zusammenbau
4 Zusammenbau 4.1 Mikroskopkopf Der Mikroskopkopf ist in der Verpackung bereits nach hinten gerichtet am Gerät angebracht. Zur korrekten Verwendung des Mikroskops muss der Kopf nach vorne gedreht werden. Falls der Kopf komplett abgenommen werden sollte (Feststellschraube vorher lösen), muss man stets darauf achten, dass die Linsen nicht mit den bloßen Fingern berührt werden und kein Staub in die Öffnungen eindringt. -
Seite 11: Kondensor
4.4 Kondensor Kondensor unterhalb Objekttisches einem Halterring (Kondensorträger) fest fixiert. Der Hebel für die Aperturblende zeigt dabei nach vorne. Die Möglichkeit der Höhenverstellung des Kondensors ist gegeben, die Zentrierbarkeit jedoch nicht. Betätigt man entsprechend den silbernen Hebel an der Seite des Kondensors, so lässt er sich nach oben oder unten bewegen. -
Seite 12: Vor-) Fokussierung
5.2 (Vor-) Fokussierung Damit ein Objekt beobachtet werden kann, muss es den richtigen Abstand zum Objektiv haben, um so ein scharfes Bild erhalten zu können. Um anfangs (ohne sonstige Voreinstellungen des Mikroskops) diesen Abstand zu finden, bringt man das Objektiv mit der niedrigsten Vergrößerung in den Strahlengang, schaut mit dem rechten Auge durch das rechte Okular und dreht zunächst langsam am Grobtrieb (siehe Abbildung). -
Seite 13: Einstellung Des Augenabstands
5.3 Einstellung des Augenabstands (bei binokularen und trinokularen Geräten) Bei einer binokularen Betrachtung muss für jeden Benutzer der Augenabstand exakt eingestellt sein, um ein klares Bild des Objekts zu erhalten. Während man durch die Okulare schaut hält man mit je einer Hand das linke und das rechte Tubengehäuse fest. -
Seite 14: Einstellung Der Vergrößerung
5.5 Einstellung der Vergrößerung Nachdem eine Vorfokussierung anhand des Objektivs mit der niedrigsten Vergrößerung durchgeführt wurde (siehe Abschnitt 5.2), kann nun, je nach Bedarf, die Gesamtvergrößerung über den Objektivrevolver angepasst werden. Durch die Drehung des Revolvers bringt man ein beliebiges der vier anderen Objektive in den Strahlengang. -
Seite 15: Einstellung Der Beleuchtung
5.6 Einstellung der Beleuchtung Damit einwandfreie Bildergebnisse bei der mikroskopischen Beobachtung entstehen können, ist es wichtig, dass die Lichtführung des Mikroskops optimiert ist. Das Steuerelement, das hierbei für die Geräte der Serie OBT-1 die wichtigste Rolle spielt, ist der höhenverstellbare Kondensor mit Aperturblende. Für die erste Einstellung der Beleuchtung muss zunächst die kleinstmögliche Objektiv-Vergrößerung gewählt werden, um danach folgende Schritte durchführen zu können. -
Seite 16: Verwendung Von Ölimmersions-Objektiven
5.7 Verwendung von Ölimmersions-Objektiven Die 100x Objektive der OBT-1 Serie sind Objektive, die mit Ölimmersion verwendet werden können (sie tragen immer die Aufschrift „OIL“). Dadurch wird eine besonders hohe Auflösung des mikroskopischen Bildes generiert. Zur richtigen Verwendung der Ölimmersion gilt es die folgenden Arbeitsschritte durchzuführen. -
Seite 17: Lampenwechsel
6 Lampenwechsel Vor jedem Lampenwechsel muss das Gerät ausgeschaltet und vom Stromnetz getrennt sein. Lampe wechseln, muss komplette Feldlinsengehäuse von der Mikroskopbasis abgeschraubt werden. kann einfach ihrer Fassung herausgezogen werden. Sie ist in einem Gehäuse inklusive Steckverbindung eingebaut (siehe Bild). Im Falle eines Defekts, kontaktieren Sie bitte Ihren KERN-Händler oder unseren Technischen Service für entsprechende Ersatzteile. -
Seite 18: Fehlersuche
8 Fehlersuche Problem Mögliche Ursachen Netzstecker nicht richtig eingesteckt Lampe brennt nicht Kein Strom an der Steckdose vorhanden Lampe defekt Es wird nicht die vorgeschriebene Lampe Lampe brennt sofort durch verwendet Aperturblende und/oder Leuchtfeldblende sind nicht weit genug geöffnet Sehfeld ist dunkel Der Kondensor ist nicht richtig zentriert Der Helligkeitsregler ist falsch eingestellt Helligkeit lässt sich nicht regulieren... - Seite 19 Problem Mögliche Ursachen Aperturblende ist nicht weit genug geöffnet Kondensor ist zu weit abgesenkt Das Objektiv gehört nicht zu diesem Mikroskop Unscharfe Details Die Frontlinse des Objektivs ist verschmutzt Ein Immersionsobjektiv wird ohne Schlechtes Bild Immersionsöl verwendet Das Immersionsöl enthält Luftblasen Schlechter Kontrast Der Kondensor ist nicht zentriert Vignettiertes Sehfeld...
-
Seite 20: Service
9 Service Sollten trotz Studium dieser Bedienungsanleitung noch Fragen Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzten Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 10 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. - Seite 21 NOTIZEN __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ OBT-1-BA-d-2010...
