2.3 Elektro- und Steuerkabel
Am Lüftungsgerät ist ein geerdetes
Stromversorgungskabel mit Netzstecker installiert. Der
Stecker des Versorgungskabels dient als Hauptschalter
des Lüftungsgeräts und ist an eine leicht zugängliche
Steckdose anzuschließen.
Auf dem Lüftungsgerät befindet sich ein Modularkabel
für die Gerätesteuerung. Die maximale Gesamtlänge
des Modularkabels im System beträgt 40 m. Wenn das
Modularkabel innerhalb eines Bauelements verlegt wird,
ist ein Rohr mit ∅ 20 mm zu verwenden, damit das
Kabel später ausgewechselt werden kann.
Bei der Installation des Geräts muss dafür gesorgt
werden, dass die Anschlüsse des Kabels z. B. für Service-
und Einstellarbeiten am Gerät erreicht werden können.
Eventuell verwendetes Zubehör wird entweder am
Anschluss des Lüftungsgeräts (2 Zubehörfunktionen,
B in der Zeichnung unten) oder an die externen
Anschlussmodule (3 Zubehörfunktionen) angeschlossen.
Die Kabel werden über die Einführungsöffnungen auf
dem Lüftungsgerät verlegt. Der Anschluss von etwai-
gem Zubehör wird im Abschnitt „Externe Anschlüsse"
beschrieben. Kabel für Anschlussmodule und Zubehör
sind nicht im Lieferumfang enthalten.
!
Wichtig
Nur Elektrofachkräfte dürfen
Elektroinstallationen, gemäß den nationa-
len Vorschriften, durchführen.

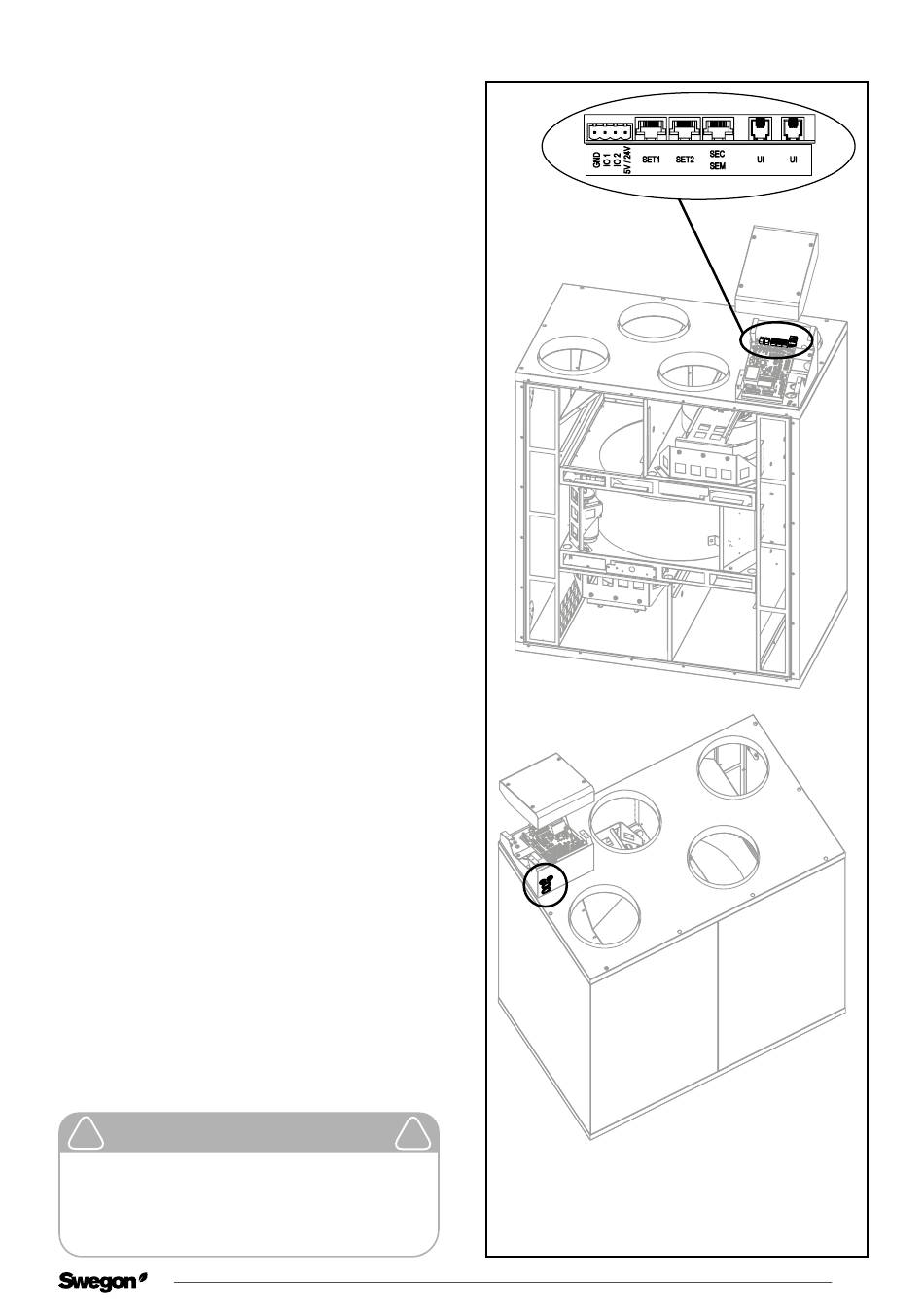

B
A
!
A. Kabeldurchführung für eventuelles Zubehör
B. Anschlussklemmen für Zubehör
2023-01-13
R7 Smart
Änderungen vorbehalten.
7
