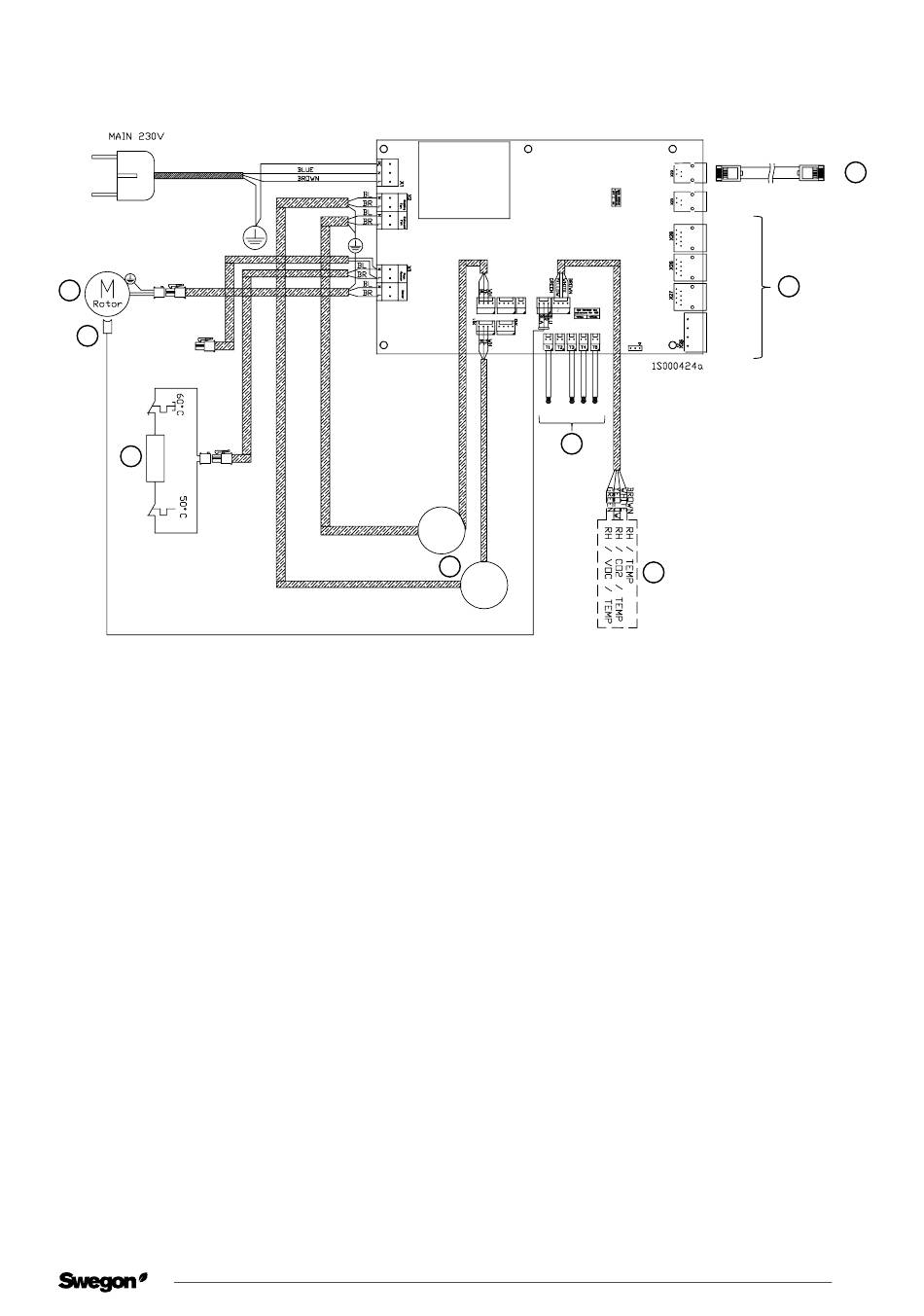

8.5 Schaltplan
4
5
6
1. Temperaturfühler:
T1 Frischlufttemperatur
T3 Ablufttemperatur
T4 Zulufttemperatur
T5 Fortlufttemperatur
2. Steckverbinder für Smart-Bedieneinheit.
3. Externe Anschlüsse. Siehe Abschnitt „Externe Anschlüsse des
Geräts".
4. Rotormotor
5. Näherungsschalter
6. Lufterhitzer Nachheizung, 1400 W (wahlweise)
7. Smart-Fühlerpaket
RH
RH + CO
(Zubehör)
2
RH + VOC (Zubehör)
8. Ventilatoren
F1 Abluftventilator
F2 Zuluftventilator
T1
X10
X9
X14
X12
X15
T1
T3
T4
T5
1
F2
8
F1
2023-01-13
R7 Smart
SEC / SEM
SET 2
3
SET 1
5 V / 24 V
IO 2
5V/24V
IO 1
X29
GND
7
Änderungen vorbehalten.
