R7 Smart
2.4 Installation der Smart-Bedieneinheit
An das Lüftungsgerät können bis zu zwei Smart-
Bedieneinheiten angeschlossen werden. Diese müssen
mit verschiedenen ID-Nummern konfiguriert werden
(Einstellungen/Display/Display Nummer). Eine Smart-
Bedieneinheit kann bis zu 40 m vom Gerät entfernt
montiert werden (bei Verwendung von 2 x 20 m langen
Modularkabeln).

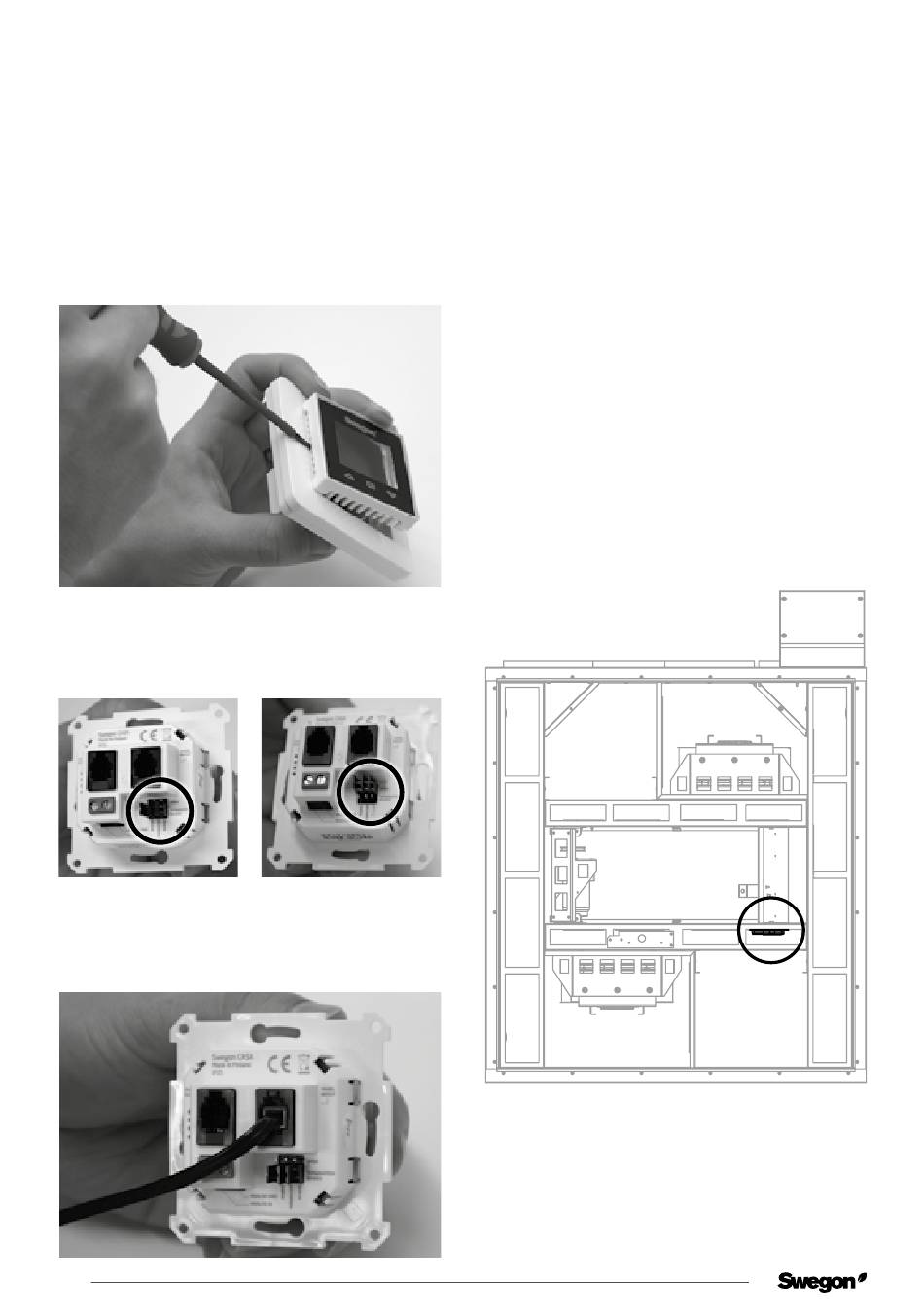

Um die Frontverkleidung von der Smart-Bedieneinheit
zu lösen, wird ein Schraubendreher in die Halteklemmen
zwischen den Öffnungen auf beiden Seiten geführt.
Werden mehrere Bedieneinheiten in Reihe geschaltet,
muss der Busabschluss der mittleren Einheit in die geöff-
nete Stellung („Open") gebracht werden. Wird nur eine
Bedieneinheit genutzt, müssen die Steckbrücken nicht
umgesetzt werden.
Busabschluss: Mit
Busabschluss versehen
Das Modularkabel kann mit einem beliebigen Anschluss
an der Bedieneinheit verbunden werden.
8
Änderungen vorbehalten.
Busabschluss: Geöffnet
2023-01-13
Bringen Sie abschließend die Frontverkleidung wieder an
ihren Platz.
2.5 Zubehör
Installationsanleitungen für Zubehör sind im
Lieferumfang der einzelnen Produkte enthalten.
2.5.1 Smart-Fühlerpaket
Das Smart-Fühlerpaket beinhaltet einen Sensor/
Kombisensor
• Feuchtigkeitsfühler (SRH)
• Feuchtigkeits- und Kohlendioxidfühler (SRHCO2)
• Feuchtigkeits- und VOC-Fühler (SRHVOC).
Das Gerät ist mit einem Anschlusskabel für das
Fühlerpaket versehen. Das Fühlerpaket ist mit den mit-
gelieferten Schrauben zu installieren.
Die Position des Fühlerpakets im Lüftungsgerät wird in
der Abbildung unten gezeigt.
Alle Fühlerkombinationen der Fühlereinheit besit-
zen dasselbe Gehäuse. Wenn im Lüftungsgerät ein
Fühlerpaket vorinstalliert ist, können Sie dieses austau-
schen. Siehe Abschnitt Funktionen und Verwendung für
Informationen zu den Fühlerfunktionen.
