7. Installation und elektrischer Anschluss
Die Installations- und Elektrikarbeiten dürfen
nur gemäß lokal geltenden Vorschriften und
nur durch Fachpersonal ausgeführt werden.
WARNUNG! Verletzungsgefahr!
Die bestehenden Unfallverhütungsvorschriften
müssen eingehalten werden.
WARNUNG! Gefahr durch elektrische Spannung!
Gefährdungen durch elektrische Spannung sind
auszuschließen.
7.1 Inbetriebnahme
Entpacken Sie die Pumpe und entsorgen Sie die
Verpackung unter Beachtung der Umweltvor-
schriften.
7.2 Aufstellung
Achten Sie darauf, die Pumpe entsprechend den
Anweisungen in der Einbau- und Betriebsanlei-
tung zu montieren.
7.3 Elektrischer Anschluss
WARNUNG! Gefahr durch elektrische Spannung!
Gefährdungen durch elektrische Spannung sind
auszuschließen.
• Elektrikarbeiten dürfen nur von einer
Elektrofachkraft ausgeführt werden!
• Vor Ausführung der elektrischen Anschlüsse
muss die Stromversorgung für die Pumpe sowie
die Stromversorgung für X-Care abgetrennt und
gegen unbefugtes Wiedereinschalten gesichert
werden.
• Um die sichere Installation und den sicheren
Betrieb der Pumpe zu gewährleisten, muss eine
ordnungsgemäße Erdung der Pumpe an den
Erdungsklemmen der Stromversorgung sicherge-
stellt werden.
GEFAHR! Verletzungsgefahr oder Gefahr durch
elektrische Spannung!
Die elektrischen Anschlüsse von Pumpe und X-
Care sind völlig unabhängig: Vor der Ausführung
irgendwelcher Maßnahmen müssen beide
Stromversorgungen, die Stromversorgung der
Pumpe und die Stromversorgung des X-Care-
Moduls, ausgeschaltet werden.
Es muss insbesondere darauf geachtet werden,
dass die Betriebsanzeige [1] von X-Care nicht
gleichzeitig das Ausschalten der Pumpe anzeigt.
WARNUNG! Beschädigungsgefahr.
Ein falscher elektrischer Anschluss kann zu einer
Beschädigung des X-Care führen.
- Die Netzleitungen des X-Care nicht in Kontakt
mit Rohrleitung, Pumpengehäuse oder
Motorgehäuse bringen.
- Das X-Care muss gemäß lokaler Vorschriften
geerdet werden.
8
- Als zusätzliche Schutzeinrichtung muss ein
Erdschluss-Schutzschalter verwendet werden;
dieser muss als Leistungsschalter ausgelegt und
in unmittelbarer Nähe des X-Care angebracht
sein. Der Schutzschalter muss bezogen auf die
Elektroinstallation des Gebäudes und beide
Netzleitungen des X-Care (L und N) vorgeschal-
tet sein. Der Leistungsschalter muss der
Norm EN60947-2 entsprechen.
- Es muss geprüft werden, ob das
Stromversorgungsnetz die Anforderungen
des X-Care-Moduls erfüllt.

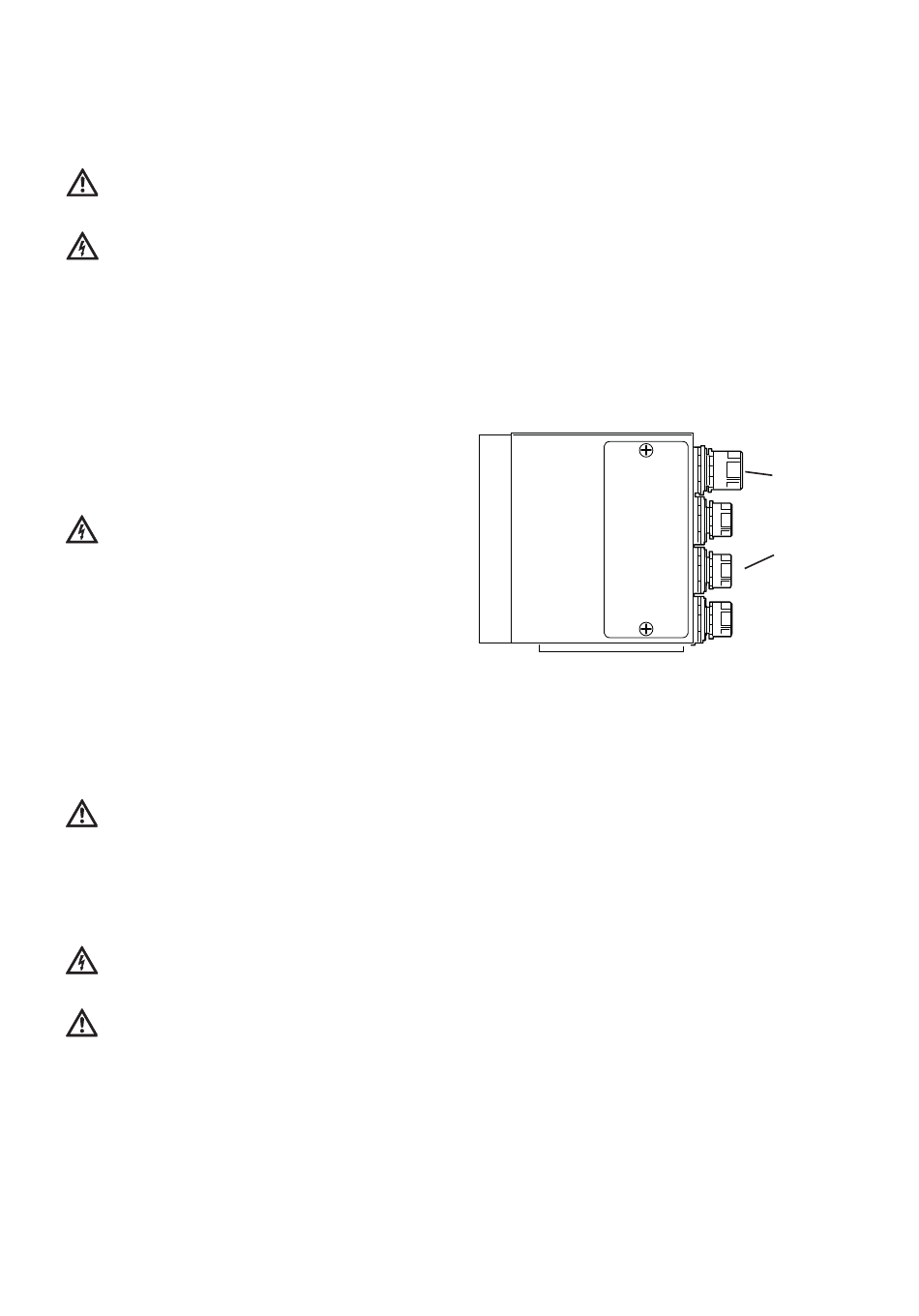

- Lösen Sie die Schrauben und entfernen Sie die
Abdeckung des X-Care.
- Das Stromkabel (Phase + Neutral + Erdung) muss
durch die Kabeldurchführungen PG11 geführt
werden (a).
- Relais- und CAN-Bus-Kabel müssen durch die
Kabeldurchführungen PG9 geführt werden (b).
- Nicht genutzte Kabeldurchführungen müssen
mit den vom Hersteller gelieferten Kappen ver-
schlossen werden.
a)
}
b)
WILO SE 03/2013
