7. Монтаж и электроподключение
Монтаж и работы по электроподключению
выполняются в соответствии с требования-
ми местных норм и правил только квалифи-
цированным персоналом!
ОСТОРОЖНО! Вероятность травмы!
Следует строго соблюдать все действующие
нормы по предотвращению аварий.
ОСТОРОЖНО! Опасность поражения элек-
трическим током!
Следует исключить вероятность контакта с
электропроводящим оборудованием.
7.1 Ввод в эксплуатацию
Распаковать насос и утилизировать упаковку
таким образом, чтобы не нанести вред окру-
жающей среде.
7.2 Монтаж
Монтаж насоса следует выполнять строго в
соответствии с приведенными инструкциями
и правилами, изложенными в руководстве по
эксплуатации.
7.3 Электроподключение
ОСТОРОЖНО! Опасность поражения элек-
трическим током!
Следует исключить вероятность контакта с
электропроводящим оборудованием.
• Все работы по электроподключению дол-
жен выполнять только квалифицированный
персонал!
• Все электрические соединения следует
выполнять после общего отключения питания
как на насосе, так и на устройстве X-Care и
принятия мер от случайного включения.
• Для безопасного монтажа и эксплуатации
насоса необходимо правильно выполнить
заземление через заземляющий вывод
источника питания.
ОПАСНО! Риск травмы или удара электри-
ческим током!
Электрические соединения насоса и устрой-
ства X-Care являются полностью независи-
мым: перед выполнением любого рода работ
следует отключить питание как на насосе, так
и на устройстве X-Care.
В частности, отключение индикатора питания
на устройстве X-Care [1] не означает, что
насос также обесточен.
ОСТОРОЖНО! Возможность повреждений.
Нарушение правил электроподключения
может привести к повреждению устройства
X-Care.
- Не прокладывать электропроводку устрой-
ства X-Care в контакте с трубопроводом, кор-
пусом насоса или двигателя.
- Необходимо выполнить заземление устрой-
ства X-Care в соответствии с местными нор-
мами и правилами.
48
- В качестве дополнительного защитного
устройства следует использовать термомаг-
нитный предохранитель цепи от короткого
замыкания на землю с функциями автомати-
ческого выключателя устройства X-Care.
Данный предохранитель монтируется перед
входом в здание и на обеих кабелях питания
(L и N) устройства X-Care. Автоматический
выключатель должен отвечать стандарту
EN60947-2.
- Проверить соответствие электрической сети
техническим характеристикам X-Care.
- Ослабить винты и снять крышку устройства
X-Care.

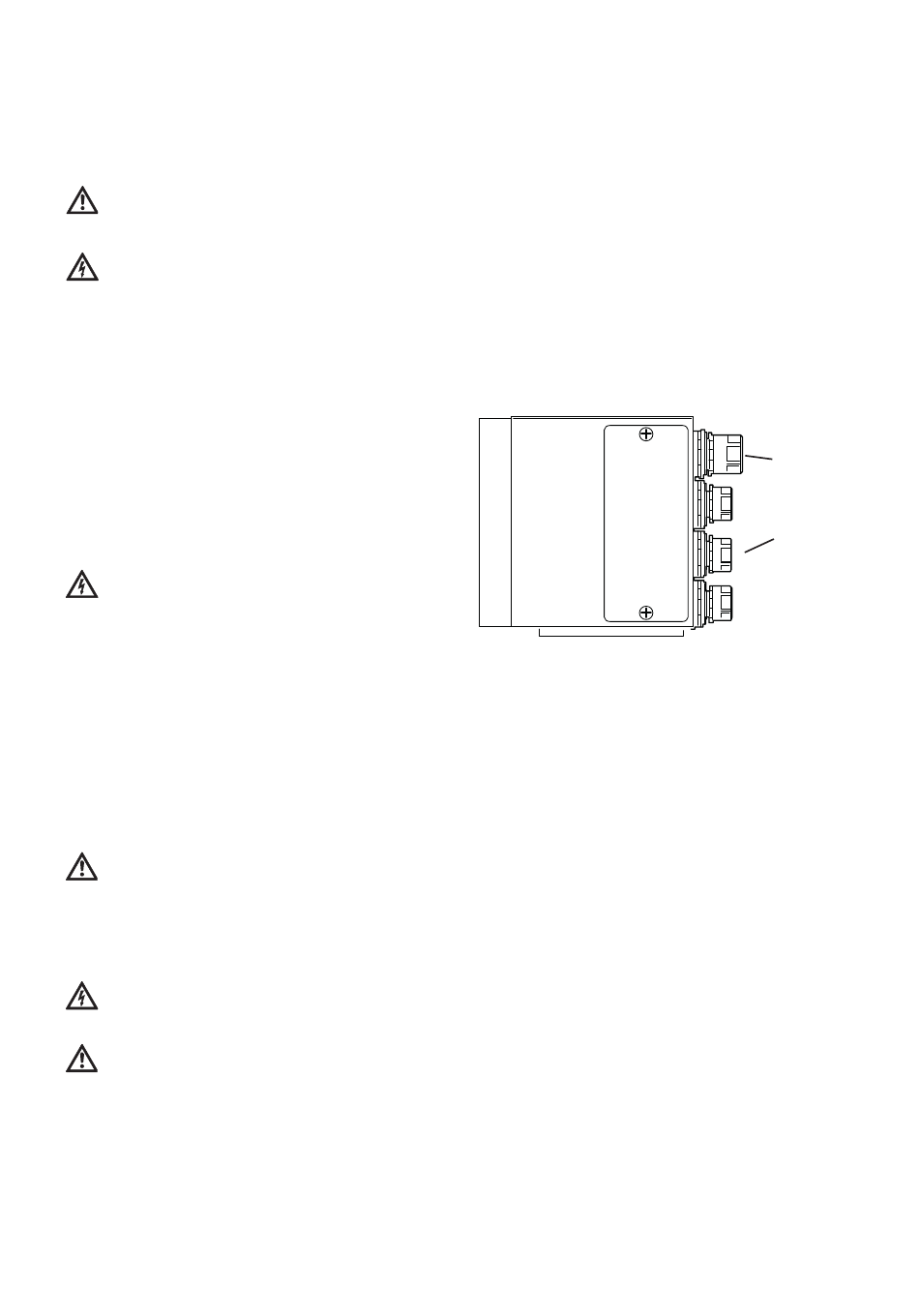

- Силовой кабель (фаза + нейтраль + земля)
запитать через кабельный ввод PG11 (a).
- Реле и провода CAN-шины должны быть
запитаны через кабельные вводы PG9 (b).
- Неиспользуемые кабельные вводы закрыть
заглушками, предоставленными производи-
телем.
a)
}
b)
WILO SE 03/2013
