11. Ersatzteile
Alle Ersatzteile müssen über den Wilo
Kundendienst bestellt werden.
Um Fehler zu vermeiden, geben Sie bei Bestellun-
gen auch die Angaben auf dem Typenschild an.
Der Ersatzteilkatalog ist erhältlich unter:
www.wilo.com.
12. Montageanleitung
12.1 Austausch des X-Care Service-Panel
Ausbau des X-Care Service-Panel
• Kupplungsschutz [E] abschrauben und entfernen.
• Panel-Schrauben [H] entfernen.
• Panel [I] zum Entfernen herausschieben und
trennen.
Montage des X-Care Service-Panel
• Panel [I] anschließen und in den
Kupplungsschutzträger [D] einschieben.
• Panel-Schrauben [H] anbringen.
• Kupplungsschutz [E] in Einbaulage bringen und
anschrauben.
12.2 Austausch des Drucksensors
Ausbau des Drucksensors
• X-Care Service-Panel entfernen (12.1.1).
• Schrauben [C] lösen und Kupplungsschutz-
träger [D] abnehmen.
• Drucksensor [J] trennen und entfernen.
Montage des Drucksensors
• Drucksensor [J] anschrauben und anschließen.
• Kupplungsschutzträger [D] in Einbaulage bringen
und anschrauben [C].
• X-Care Service-Panel montieren (12.1.2).
WILO SE 03/2013

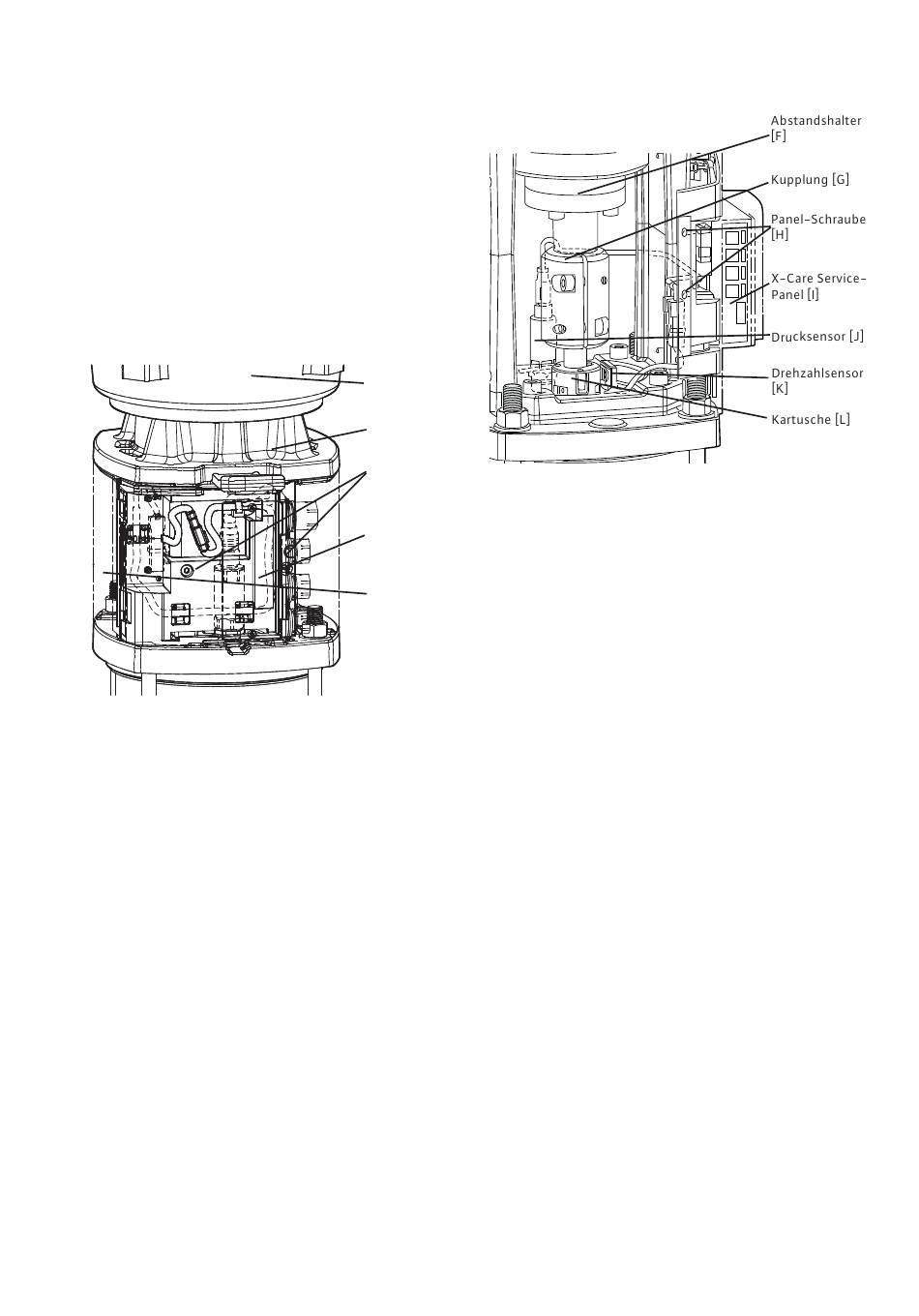

Motor [A]
Laterne [B]
Schraube
Kupplungs-
schutzträger [C]
12.3 Austausch der Kartusche
(FT-Flanschmotor: von 0,37 bis 5,5 kW)
Kupplungs-
schutzträger [D] Ausbau der Kartusche
• Kupplungsschutz [E] abschrauben und entfernen.
• Kupplung [G] abschrauben.
Kupplungs-
• Drehzahlsensor [K] trennen.
schutz [E]
• Teilbaugruppe Motor-Laterne-Kupplung
[B][A][G] abschrauben und entfernen.
• Kartusche [L] abschrauben und entnehmen.
Montage der Kartusche
• Kartusche [L] in Einbaulage bringen und
anschrauben.
• Teilbaugruppe Motor-Laterne-Kupplung
[B][A][G] in Einbaulage bringen und anschrauben.
• Drehzahlsensor [K] anschließen.
• Kupplung [G] anschrauben.
• Kupplungsschutz [E] in Einbaulage bringen und
anschrauben.
12.4 Austausch der Kartusche
(FF-Flanschmotor: ab 7,5 kW)
Austausch der Kartusche
• Kupplungsschutz [E] abschrauben und entfernen.
• Schraube lösen und Kupplungshälften der
Schalenkupplung [G] abnehmen.
• Abstandshalter [F] abschrauben und entfernen.
• Drehzahlsensor [K] trennen.
• Kartusche [L] abschrauben und entnehmen.
Montage der Kartusche
• Kartusche [L] in Einbaulage bringen und
anschrauben.
• Abstandshalter [F] in Einbaulage bringen und
anschrauben.
• Schalenkupplung [G] in Einbaulage bringen und
anschrauben.
• Drehzahlsensor [K] anschließen.
• Kupplungsschutz [E] in Einbaulage bringen und
anschrauben.
