6. Beschreibung und Funktion
6.1 Produktbeschreibung
ABB. 1
A - X-Care
B - Drucksensor
C - Drehzahlsensor
D - Kartuschendichtung
E - Verbinder Kartuschendichtung
6.2 Bauweise des Produkts
• Das X-Care-Modul ist für alle Helix-Pumpen ver-
fügbar.
• Es erkennt anomale Betriebsvorgänge wie
Trockenlauf oder verbleibende Luft im Oberteil
der Pumpe, die zu einem Defekt der
Gleitringdichtung führen können.
• Ein Trockenkontaktrelais ermöglicht bei Auswahl
die Fehlerüberwachung. Voraussetzung ist die
Verdrahtung mit einem Versorgungsschütz, das
in der Lage ist, die Pumpe wirksam zu schützen.
• Kommunikationseinrichtungen ermöglichen die
Status- und Daten-Übertragung an eine überge-
ordnete Steuereinheit.

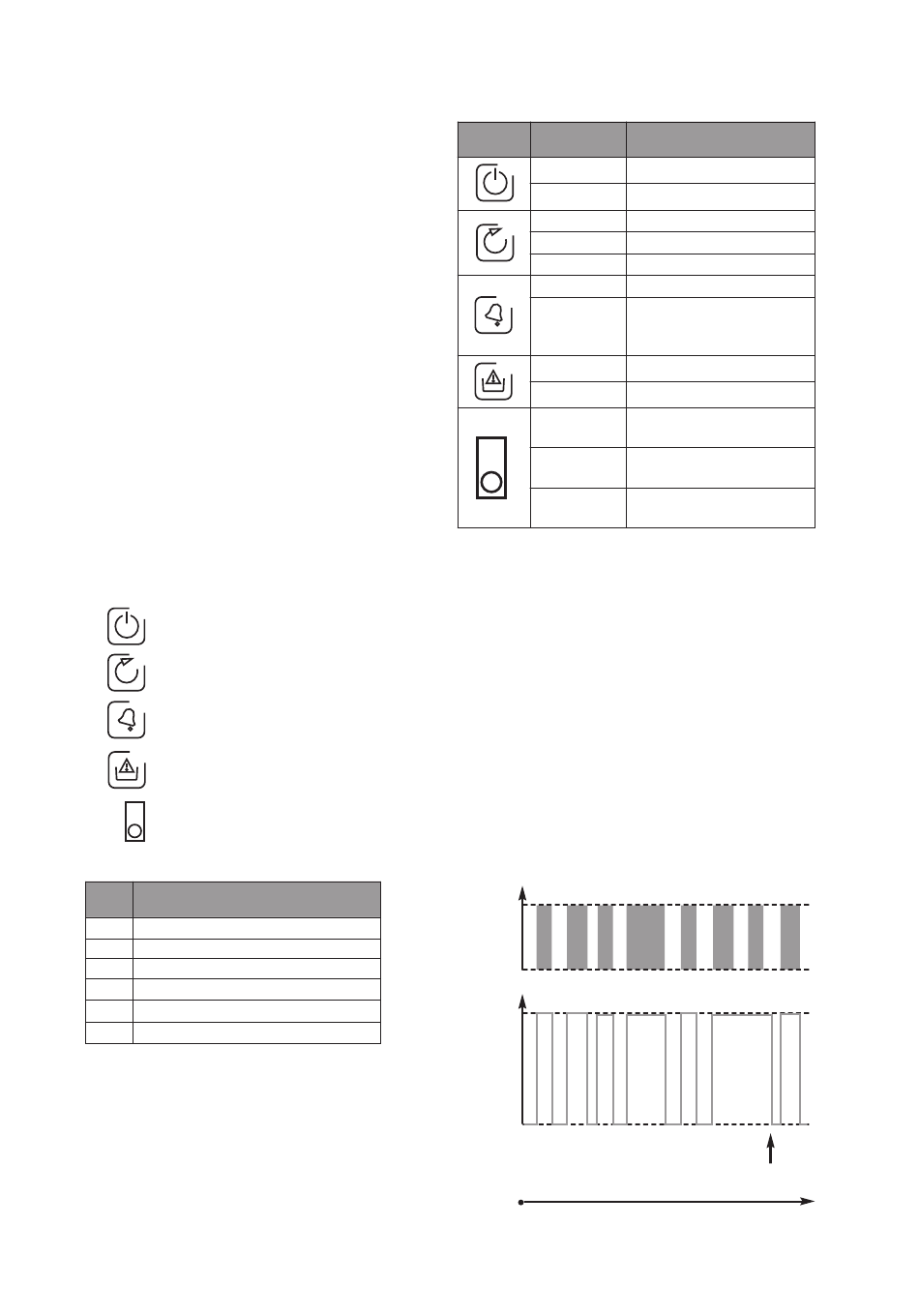

6.3 Beschreibung der Anzeige
Übersicht über die Anzeige
1
2
3
4
5
6
Pos. Beschreibung
1 Anzeige Spannungsversorgung
2 Anzeige Drehrichtung
3 Anzeige „Andere Fehler"
4 Anzeige Trockenlaufdetektion
5 Infrarot-Fenster
6 LED Infrarot-Datenübertragung
WILO SE 03/2013
Beschreibung der Anzeige
Symbol Farbe
AUS
Weiß
AUS
Grün
Rot
AUS
Rot
AUS
Rot
AUS
Grün
Grünes Blinken
(2 Hz)
6.4 Relaisbetrieb
• Das X-Care ist zur Verhinderung von
Fehlerereignissen mit einem
Trockenkontaktrelais ausgestattet. Für wirksa-
men Schutz der Pumpe muss dieses Relais mit
der Stromversorgung der Pumpe verdrahtet wer-
den.
• Das Relais kann je nach Verdrahtung auf die
Betriebsart „Schließer" oder „Öffner" eingestellt
werden.
• Jeder Fehler hat eine Maximalanzahl an
Ereignissen pro Tag, beginnend beim Einschalten
des X-Care (siehe Kapitel 10 Fehler, Ursachen
und Beseitigung). Wenn diese Maximalanzahl
erreicht ist, bleibt das Relais solange gesperrt,
bis entsprechende Einstellungsmaßnahmen zur
erneuten Aktivierung durchgeführt wurden (siehe
Kapitel 10 Fehler, Ursachen und Beseitigung).
Ja
Fehler 1 2 3
Nein
Offen
Trocken-
kontakt
(Verdrahtung
als Schließer)
Geschlossen
Beschreibung
X-Care AUSGESCHALTET
X-Care EINGESCHALTET
Pumpe ist deaktiviert
Richtige Drehrichtung
Falsche Drehrichtung
Kein Fehler
Auftreten eines einzelnen
Fehlers (bei Trockenlauf-
detektion)
Kein Fehler
Trockenlaufdetektion
Infrarot-Kommunikation
ist inaktiv
Infrarot-Kommunikation
ist aktiviert
Infrarot-Kommunikation
ist im Gange
4 5 6 7 8
Bestätigung
24-h-Zeitraum
