3.6 Produktübersicht
3.6.1 Geräteaufbau und Anschlüsse
7
6
5
4
3
2
1

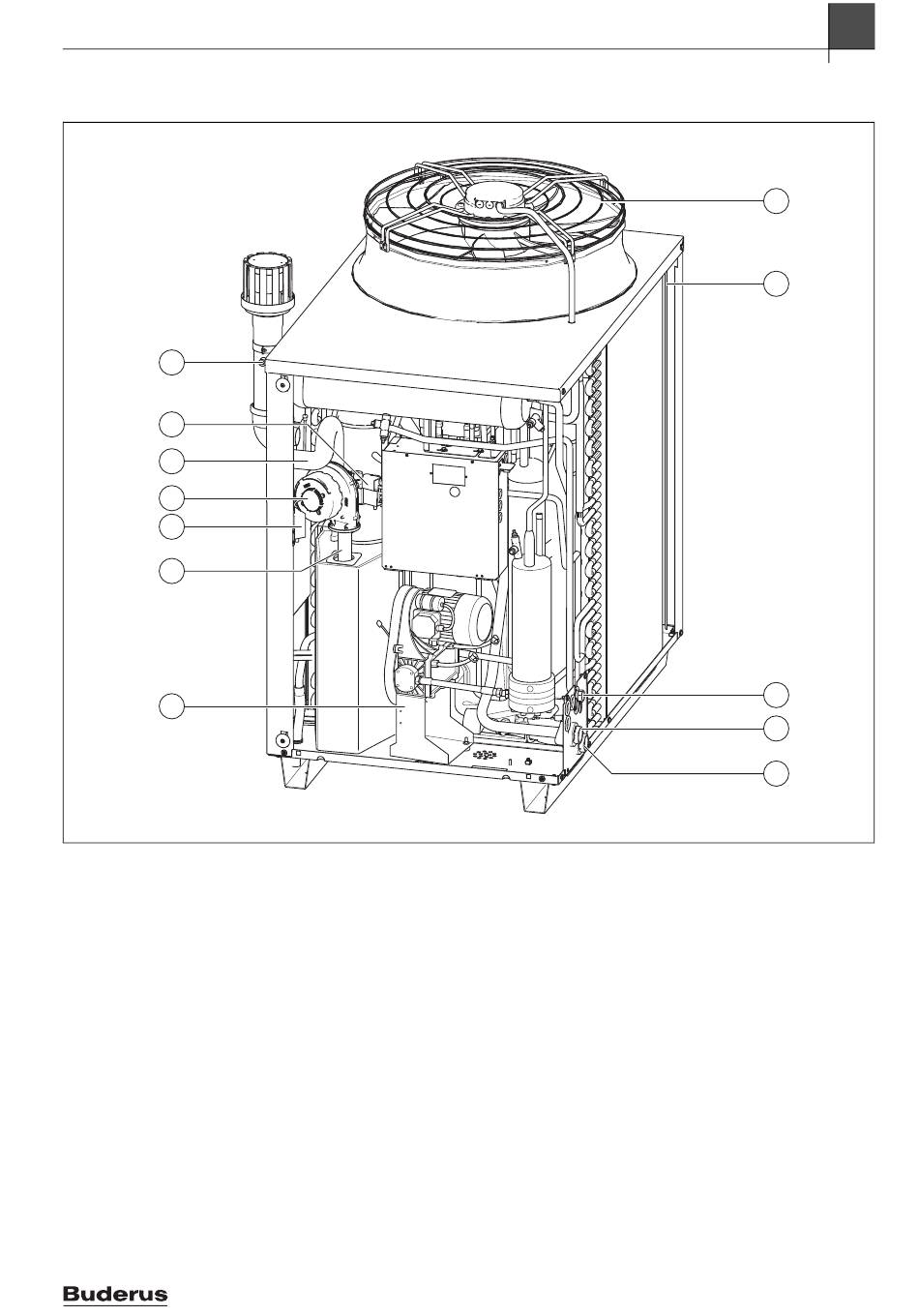

Bild 2 Ansicht von der Vorderseite
[1] Ölpumpe
[2] Temperaturfühler Gas-Luft-Gemisch (TMIX)
[3] Zündtrafo
[4] Verbrennungsluftgebläse
[5] Ansaugrohr für Verbrennungsluft
[6] Gasventil
[7] Abgasmessstutzen
[8] Gebläse
[9] Temperaturfühler Umgebungsluft (TA)
[10] Gasanschluss Ø 3/4" F
[11] Anschluss für Heizungsrücklauf Ø 1 1/4" F
[12] Anschluss für Heizungsvorlauf Ø 1 1/4" F
