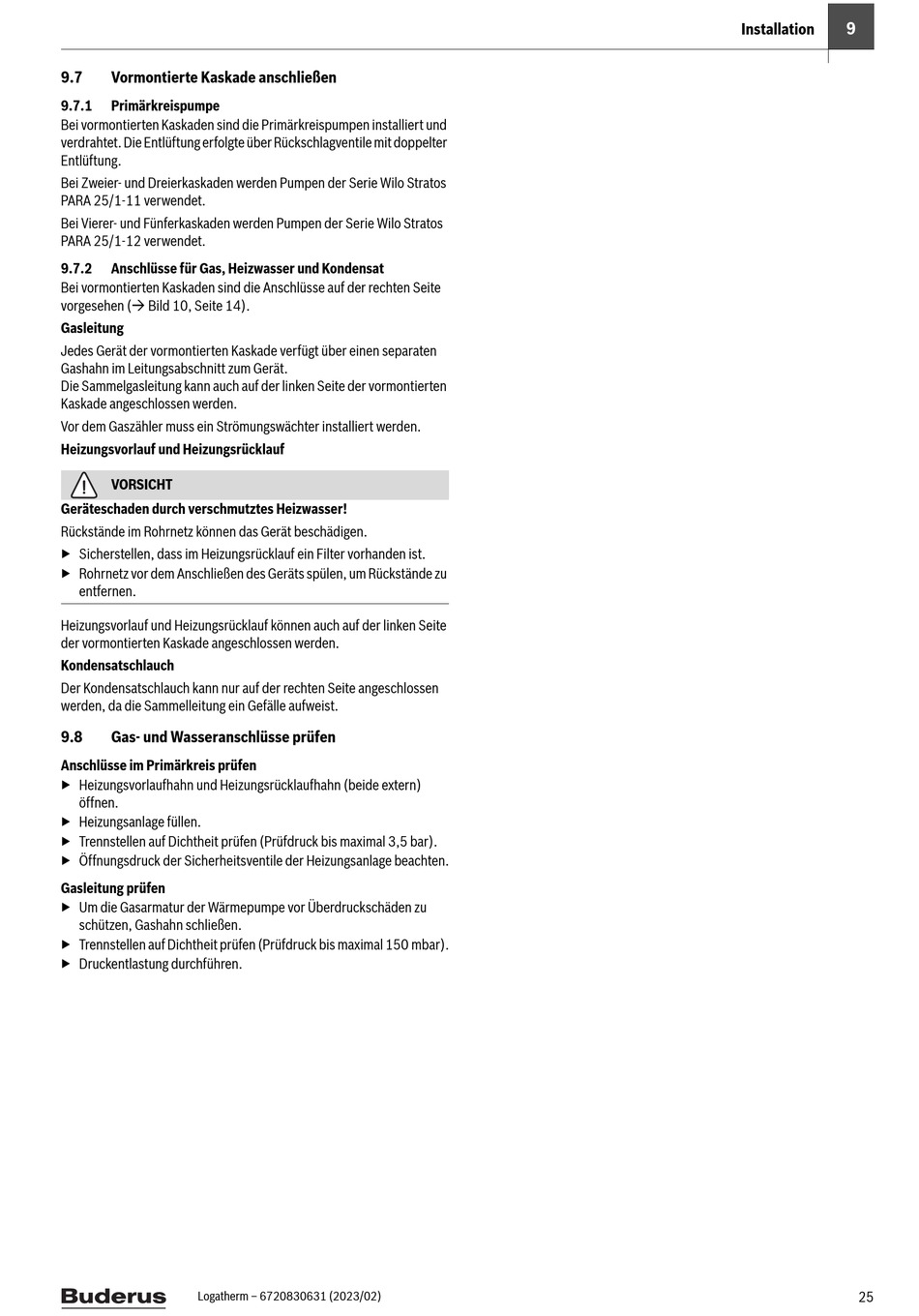

9.7 Vormontierte Kaskade anschließen
9.7.1 Primärkreispumpe
Bei vormontierten Kaskaden sind die Primärkreispumpen installiert und
verdrahtet. Die Entlüftung erfolgte über Rückschlagventile mit doppelter
Entlüftung.
Bei Zweier- und Dreierkaskaden werden Pumpen der Serie Wilo Stratos
PARA 25/1-11 verwendet.
Bei Vierer- und Fünferkaskaden werden Pumpen der Serie Wilo Stratos
PARA 25/1-12 verwendet.
9.7.2 Anschlüsse für Gas, Heizwasser und Kondensat
Bei vormontierten Kaskaden sind die Anschlüsse auf der rechten Seite
vorgesehen ( Bild 10, Seite 14).
Gasleitung
Jedes Gerät der vormontierten Kaskade verfügt über einen separaten
Gashahn im Leitungsabschnitt zum Gerät.
Die Sammelgasleitung kann auch auf der linken Seite der vormontierten
Kaskade angeschlossen werden.
Vor dem Gaszähler muss ein Strömungswächter installiert werden.
Heizungsvorlauf und Heizungsrücklauf
VORSICHT
Geräteschaden durch verschmutztes Heizwasser!
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Sicherstellen, dass im Heizungsrücklauf ein Filter vorhanden ist.
▶ Rohrnetz vor dem Anschließen des Geräts spülen, um Rückstände zu
entfernen.
Heizungsvorlauf und Heizungsrücklauf können auch auf der linken Seite
der vormontierten Kaskade angeschlossen werden.
Kondensatschlauch
Der Kondensatschlauch kann nur auf der rechten Seite angeschlossen
werden, da die Sammelleitung ein Gefälle aufweist.
9.8 Gas- und Wasseranschlüsse prüfen
Anschlüsse im Primärkreis prüfen
▶ Heizungsvorlaufhahn und Heizungsrücklaufhahn (beide extern)
öffnen.
▶ Heizungsanlage füllen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck bis maximal 3,5 bar).
▶ Öffnungsdruck der Sicherheitsventile der Heizungsanlage beachten.
Gasleitung prüfen
▶ Um die Gasarmatur der Wärmepumpe vor Überdruckschäden zu
schützen, Gashahn schließen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck bis maximal 150 mbar).
▶ Druckentlastung durchführen.
