Inspektion und Wartung
18.7

Linkes Seitenteil der Verkleidung abnehmen

▶ Vorderteil der Verkleidung abnehmen (Kapitel 18.6).
▶ Schlauch für Verbrennungsluft [5] entfernen.
▶ Abgasrohr [7] entfernen.
▶ 3 Schrauben [4] entfernen.
▶ 2 Schrauben [3] seitlich vorne am Oberteil [2] entfernen.
▶ 2 Schrauben [1] seitlich hinten am Oberteil [2] lösen
(1 Umdrehung).
▶ Oberteil [2] vorn anheben.
▶ Mutter am Erdungsanschluss [8] entfernen und Erdungskabel
abziehen.
▶ Linkes Seitenteil [5] entfernen und abstellen, ohne Spannung auf die
angeschlossenen Kabel zu bringen.
▶ Schraube des Temperaturfühlers am Abgasrohr lösen.
▶ Temperaturfühler aus dem Abgasrohr nehmen.
1
3
8
7

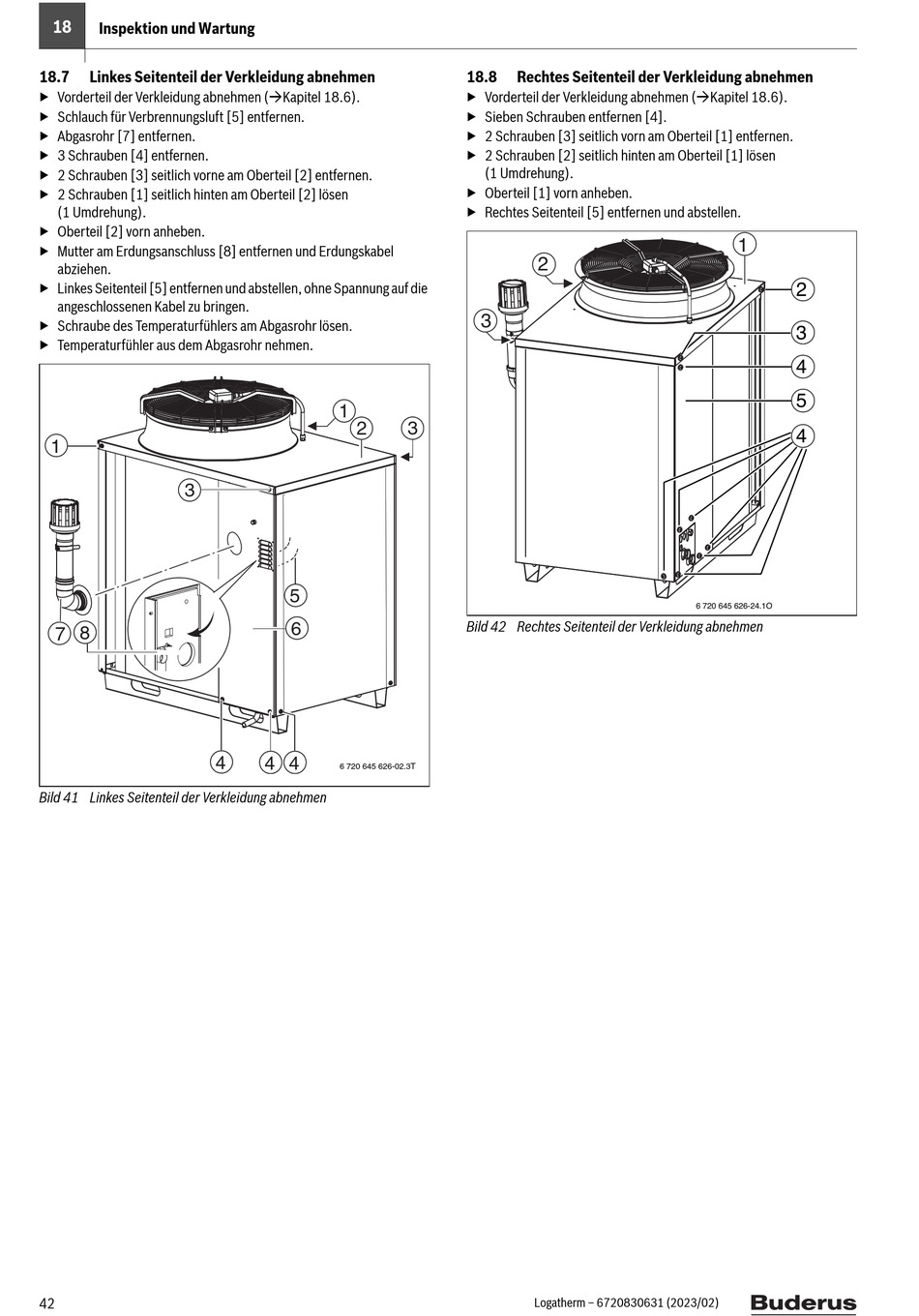

Bild 41 Linkes Seitenteil der Verkleidung abnehmen
42
1
2
5
6
4 4 4
6 720 645 626-02.3T
18.8

Rechtes Seitenteil der Verkleidung abnehmen

▶ Vorderteil der Verkleidung abnehmen (Kapitel 18.6).
▶ Sieben Schrauben entfernen [4].
▶ 2 Schrauben [3] seitlich vorn am Oberteil [1] entfernen.
▶ 2 Schrauben [2] seitlich hinten am Oberteil [1] lösen
(1 Umdrehung).
▶ Oberteil [1] vorn anheben.
▶ Rechtes Seitenteil [5] entfernen und abstellen.
2
3
3
Bild 42 Rechtes Seitenteil der Verkleidung abnehmen
Logatherm – 6720830631 (2023/02)
1
2
3
4
5
4
6 720 645 626-24.1O
