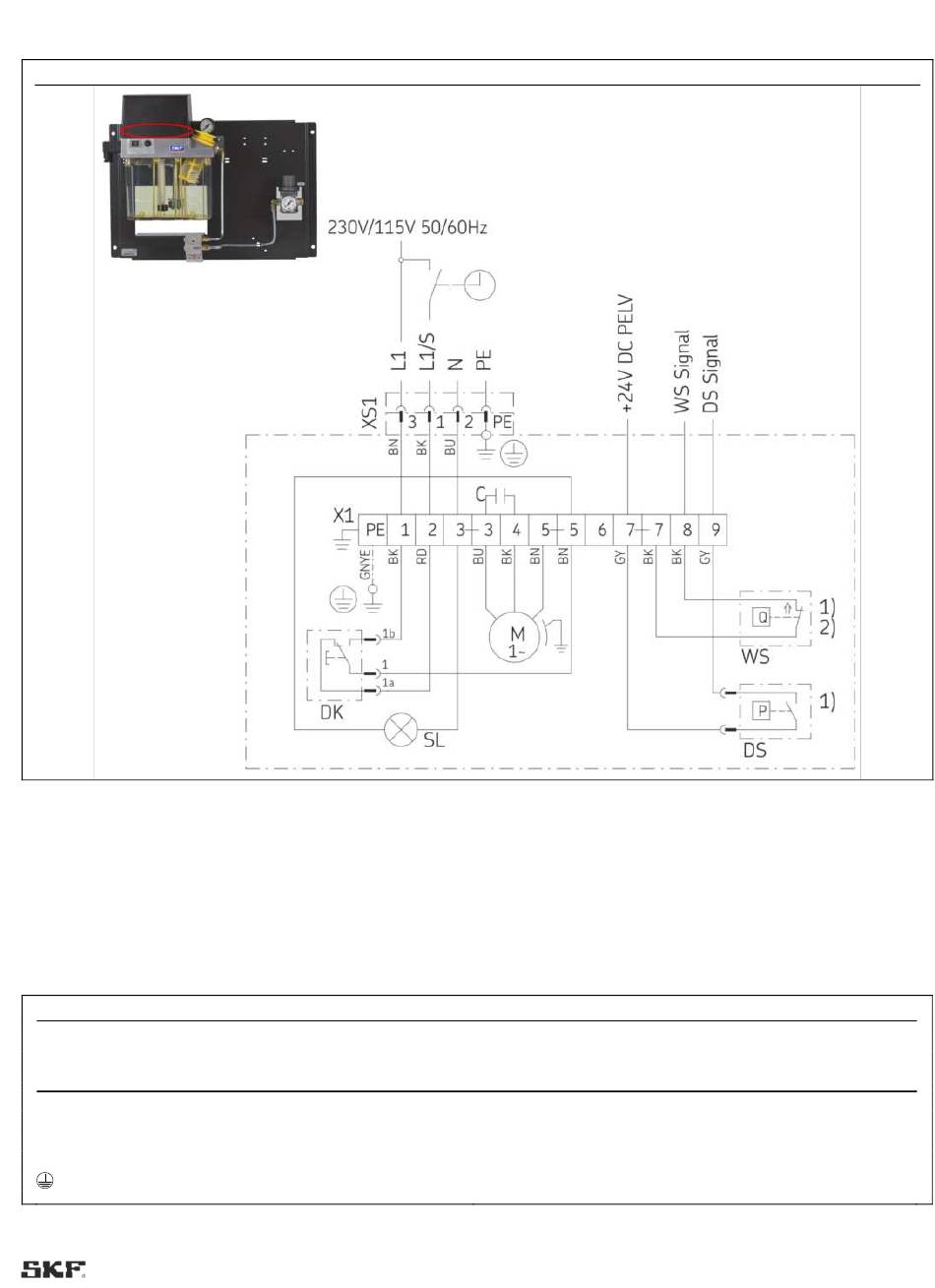

6.5.2 Anschlussplan 230/115 VAC ohne Steuerung

230 VAC/115 VAC, ohne Steuerung
Legende Abbildung 17:
WS Füllstandschalter
DS Druckölschalter
DK Drucktaster Zwischenschmierung
SL Kontrollleuchte Pumpenlauf
1) Optional (WS/DS)
2) Optional, Kontakt schließt bei MINIMUM-Füllstand
Steckeranschluss XS1: DIN EN 175301-803A
Steckerbelegung XS1, 230/115 VAC
PIN
3
1
2
Beschreibung
L1 Maschinenhauptschalter EIN
L1/S Kontakt Pumpenlauf
N
PE Schutzleiter
31
Abb. 17
Tabelle 6
