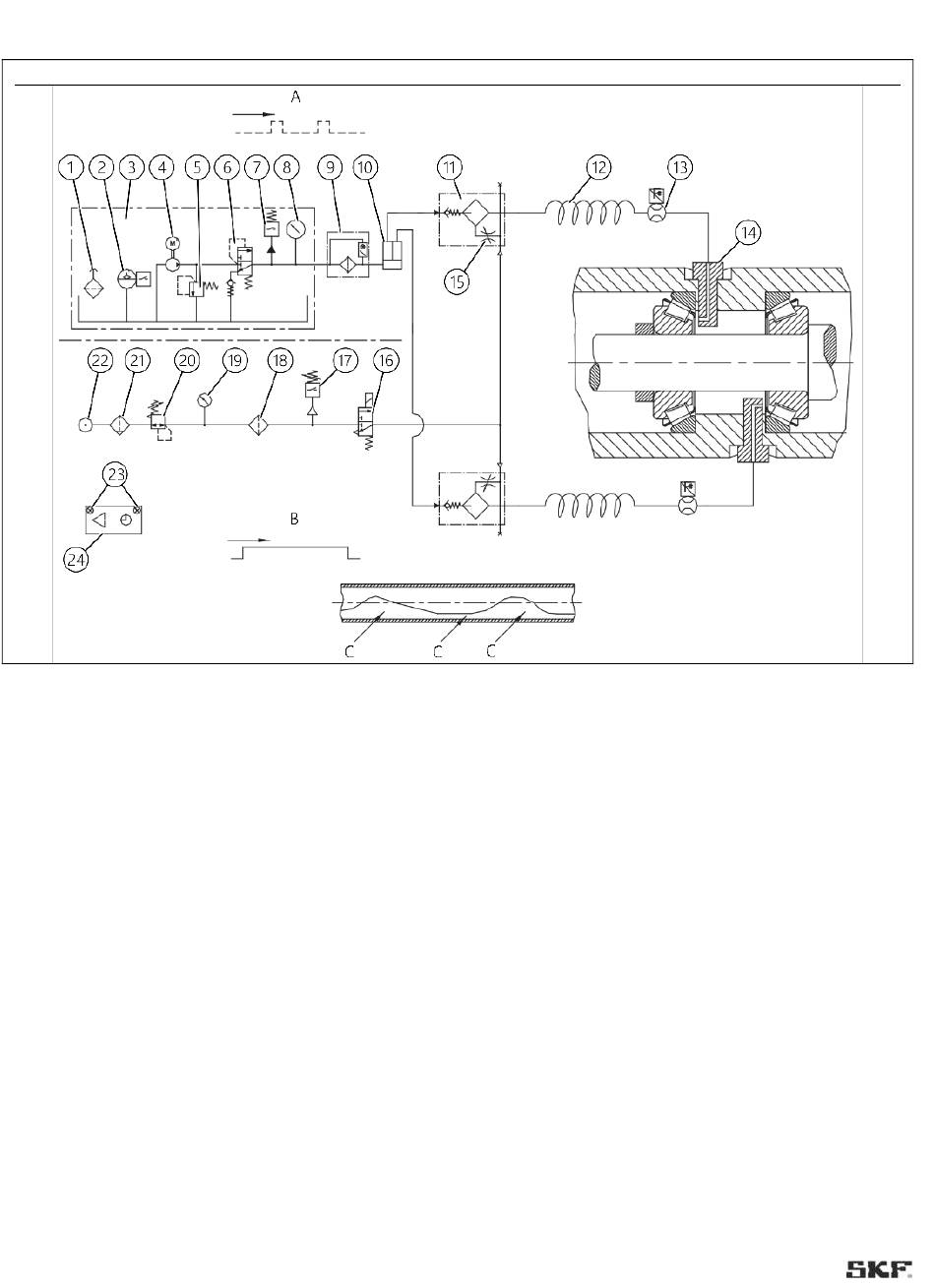

3.6.1 Hydraulikschema eines Öl+Luft-Schmieraggregats
Öl+Luft Hydraulikschema
Legende Abbildung 5:
1
Einfüllstutzen
3
Zahnradpumpenaggregat ungesteuert
5
Druckbegrenzungsventil
7
Öldruckschalter (für erforderlichen Öldruck)
9
Ölfiltergehäuse mit Ölfilter / Verschmutzungsanzeige Ölfilter,
optisch/elektrisch
11
Öl+Luft-Mischventil
13
Schlierensensor
15
Luftdrossel
17
Druckschalter für Mindestluftdruck
19
Manometer für Luftdruck der Druckluftversorgung
21
Luftfilter und Wasserabscheidebehälter
23
Kontrollleuchte
A
Ölimpulse (dosiert)
C
Ölschlieren an der Rohrwandung (Wandströmung)
2
Füllstandschalter
4
Zahnradpumpe mit Motor
6
Entlastungs- und Restdruckventil
8
Manometer für Öldruck
10
Schmierstoffverteiler
12
Schlauchwendel
14
Düse
16
3/2-Wegeventil
18
Zusätzlicher Luftfilter
20
Druckluftregelventil
22
Druckluftanschluss
24
Steuerung und Überwachung
B
Druckluft (dauernd)
16
Abb. 5
