2.2

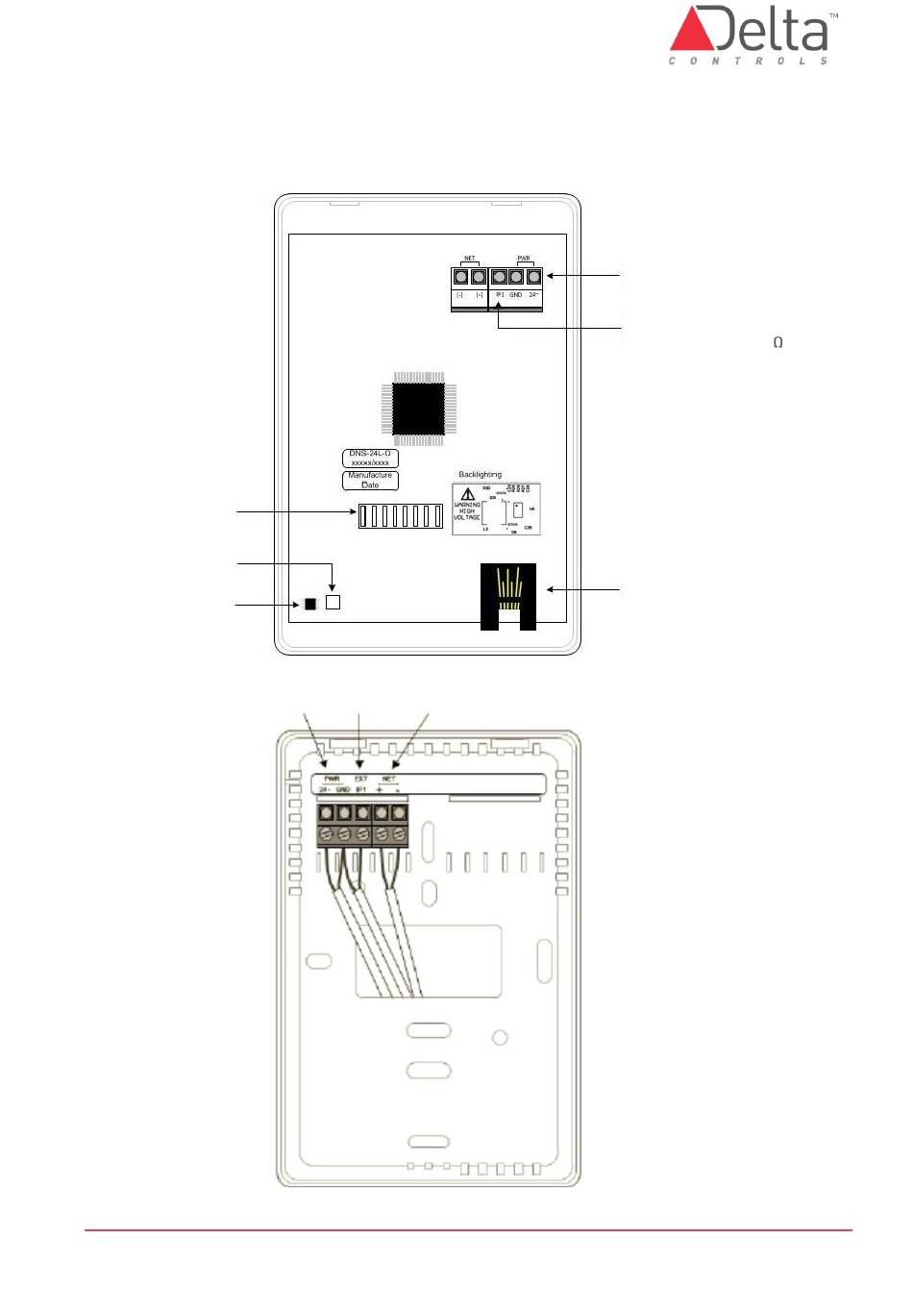

Anschlussbild
DIP-Schalter
zur Adressierung
Feuchte-Sensor
Temperatur-Sensor
DE-DNS-24L Installationsanleitung.docx
Externer
LINKnet
24 VAC
Eingang
RS485
Anschluss für Netzwerk und
Spannungsversorgung
Anschluss für externen
Thermistor 10K
Hinweis:
Alle Feld Verkabelungen werden
an der Rückplatine angeschlossen,
welche auf die Wand montiert wird.
Service-Anschluss
© Delta Controls Germany 2022
Seite 5
