6.2.2.2
Einsetzen von Winkelrotoren mit hermetisch verschließbarem Deckel

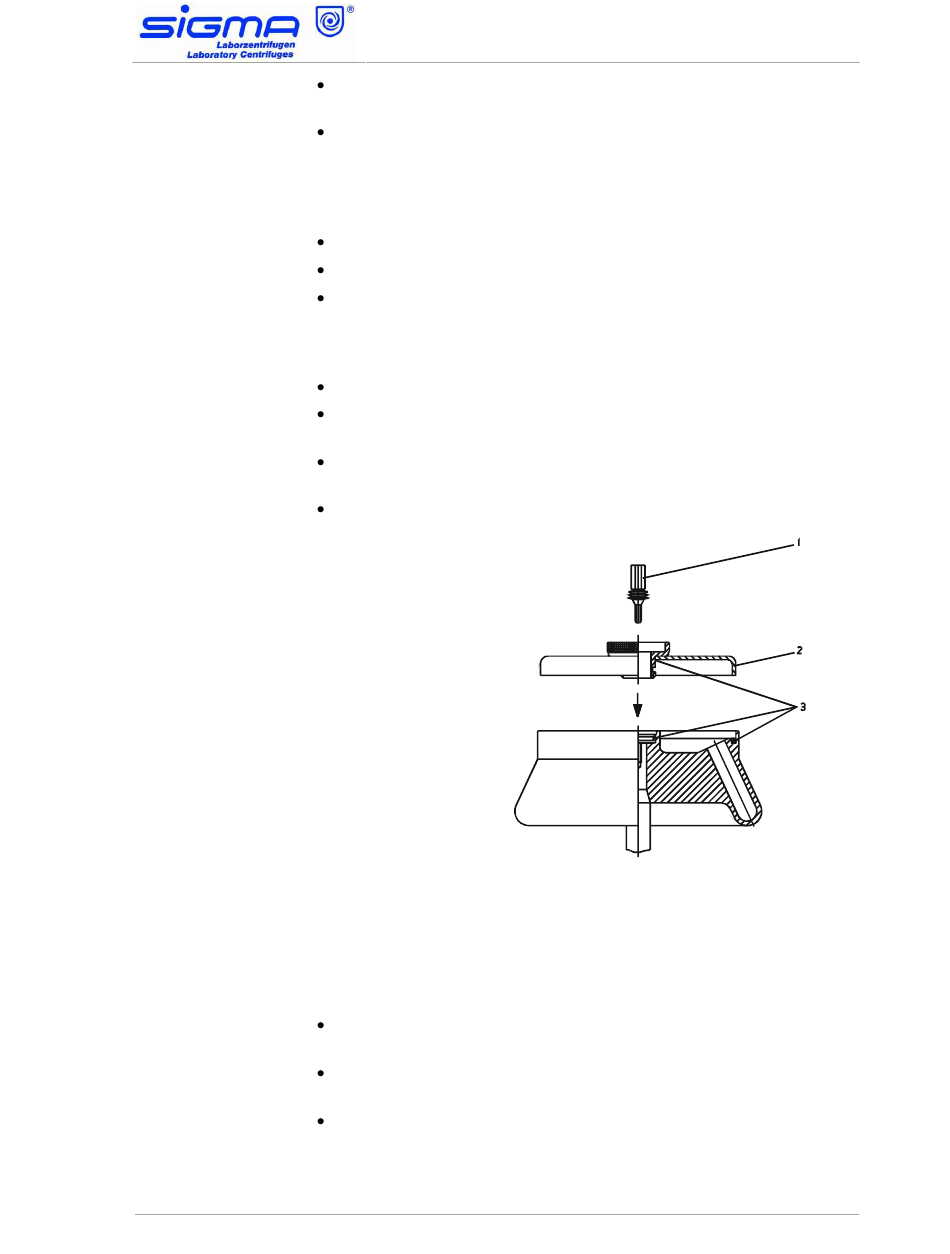

Abb. 6.1: Winkelrotor mit hermetisch verschließbarem Deckel
6.2.2.3
Einsetzen von Zubehör
Version 03/2010, Rev. 1.7 vom 27.01.2012
Original deutsch
Die Deckelschraube dient nur zur Befestigung des Deckels auf
dem Rotor, nicht zum Festziehen des Rotors auf der Spannzange.
Sicherheits- und Gefahrenhinweise in Kapitel 3 beachten!
Rotordeckel auf den Rotor schrauben und handfest anziehen.
Rotor mit Deckel auf die Motorwelle setzen.
Rotorbefestigungsschraube in die Motorwelle setzen und mit
dem mitgelieferten Rotorbefestigungsschlüssel mit 5 Nm
anziehen, so dass das Tellerfederpaket fest zusammen-
gedrückt wird.
Der Rotor kann auch ohne Deckel betrieben werden.
Die Rotor- bzw. Deckeldichtungen müssen nach dem Reinigen
leicht eingefettet werden.
Die Rotoren können nach Lösen der Rotorbefestigungsschraube
ohne Öffnen des Deckels eingesetzt bzw. entnommen werden.
Sicherheits- und Gefahrenhinweise in Kapitel 3 beachten!
1 Rotorbefestigungs-
schraube
2 Deckel
3 Deckeldichtungen
Für den eingesetzten Rotor nur geeignete Gefäße verwenden
(siehe Kap. 11.1 "Einsetzbares Zubehör").
In Ausschwingrotoren grundsätzlich alle Plätze mit Bechern
besetzen.
Grundsätzlich immer die gegenüberliegenden Plätze der Rotoren
mit gleichem Zubehör und gleicher Füllung besetzen, um
Unwucht zu vermeiden.
2-16KC
Betrieb
25
