Sigma 2-16KHL Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Sigma Anleitungen
  4. Laborzubehör & Laborgeräte
  5. 2-16KHL
  6. Originalbetriebsanleitung

Sigma 2-16KHL Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung
sb
02/2013
Rev. 1.19 vom 25.04.2019
Sigma 2-16KHL; ;
Art.-Nr. 0700801
Sigma 2-16KHL

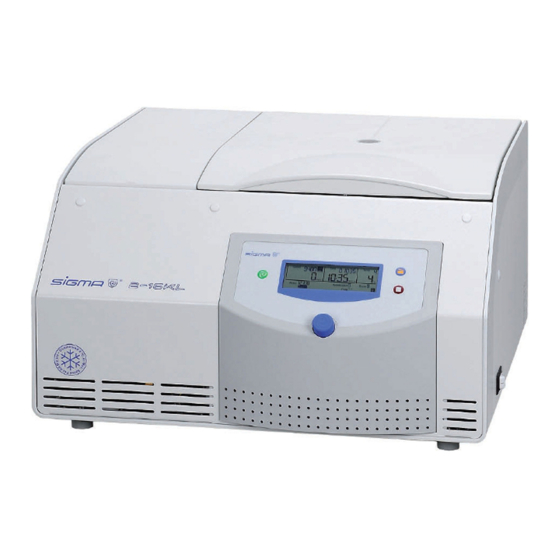

Kühlzentrifuge mit
Heizung
Betriebsanleitung
Zum späteren Gebrauch aufbewahren!
ab Fabrik-Nr. 147260

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sigma 2-16KHL

Inhaltszusammenfassung für Sigma 2-16KHL

  • Seite 1 Originalbetriebsanleitung 02/2013 Rev. 1.19 vom 25.04.2019 Sigma 2-16KHL; ; Art.-Nr. 0700801 Sigma 2-16KHL ab Fabrik-Nr. 147260 Kühlzentrifuge mit Heizung Betriebsanleitung Zum späteren Gebrauch aufbewahren!
  • Seite 2 Kühlzentrifuge mit Heizung Sigma 2-16KHL Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 2 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...
  • Seite 3 Kühlzentrifuge mit Heizung Sigma 2-16KHL Bei Rückfragen unbedingt folgende Nummern angeben: Auftragsnummer: Fabriknummer: © Copyright by Sigma Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode am Harz Germany Tel.: +49 (0) 5522 / 5007-0 Fax: +49 (0) 5522 / 5007-12 Internet: www.sigma-zentrifugen.de...
  • Seite 4 Kühlzentrifuge mit Heizung Sigma 2-16KHL Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 4 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 5: Inhaltsverzeichnis

    Kühlzentrifuge mit Heizung Sigma 2-16KHL Inhaltsverzeichnis Allgemeine Informationen ....................9 Stellenwert der Betriebsanleitung..................9 Bestimmungsgemäße Verwendung .................. 9 Gewährleistung und Haftung ..................... 9 Urheberrecht ........................10 Normen und Vorschriften ....................10 Lieferumfang ........................10 Aufbau und Wirkungsweise ....................11 Aufbau der Zentrifuge ..................... 11 2.1.1...
  • Seite 6 Kühlzentrifuge mit Heizung Sigma 2-16KHL Inhaltsverzeichnis Lagerung und Transport ....................24 Abmessungen und Gewicht .................... 24 Lagerbedingungen ......................24 Transporthinweise ......................24 Verpackung ........................25 Transportsicherung ......................25 Aufstellung und Anschluss ....................26 Aufstellort ........................26 Energieversorgung ......................26 5.2.1 Anschlussart ......................
  • Seite 7 Kühlzentrifuge mit Heizung Sigma 2-16KHL Inhaltsverzeichnis Störungen und Fehlersuche ..................... 47 Allgemeine Störungen ..................... 47 7.1.1 Notentriegelung des Deckels ..................48 Tabelle der Fehlermeldungen ..................49 Kontakt im Servicefall ..................... 50 Wartung und Instandhaltung .................... 51 Wartungsarbeiten ......................51 8.1.1 Zentrifuge ........................
  • Seite 8 Kühlzentrifuge mit Heizung Sigma 2-16KHL Inhaltsverzeichnis Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 8 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 9: Allgemeine Informationen

    Feststoffgemische getrennt werden und somit auch nur für diesen Ver- wendungszweck bestimmt sind. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Sigma Laborzentrifugen GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch •...

  • Seite 10: Urheberrecht

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 1 Allgemeine Informationen  Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Firma Sigma Laborzentrifugen GmbH. Diese Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie enthält Vorschriften und Hinweise, die weder vollständig noch teilweise •...

  • Seite 11: Aufbau Und Wirkungsweise

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 2 Aufbau und Wirkungsweise  Aufbau und Wirkungsweise  Aufbau der Zentrifuge 2.1.1 Funktions- und Bedienelemente 1 Deckel 2 Bedienoberfläche (s. Kap. 6.3.1 - "Bedienoberfläche") 3 Netzschalter Abb. 1: Gesamtansicht der Zentrifuge 4 Typenschild (s. Kap. 2.1.2 - "Typenschild")

  • Seite 12: Typenschild

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 2 Aufbau und Wirkungsweise 2.1.2 Typenschild 1 Hersteller 2 Leistungsaufnahme 3 Max. Drehzahl 4 Max. kinetische Energie 5 Seriennummer 6 Artikelnummer 7 Typenbezeichnung 8 Nennspannung 9 CE-Kennzeichnung gemäß Richtlinie 2006/42/EG 10 Symbol für gesonderte Entsorgung (s. Kap. 9 - "Entsorgung")

  • Seite 13: Wirkungsweise

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 2 Aufbau und Wirkungsweise  Wirkungsweise  2.2.1 Prinzip der Zentrifugation Die Zentrifugation ist ein Verfahren zur Trennung von heterogenen Stoff- gemischen (Suspensionen, Emulsionen oder Gasgemischen) in seine Komponenten. Das Stoffgemisch, das auf einer Kreisbahn rotiert, wird hierbei der Zentripetalbeschleunigung ausgesetzt, die um ein Vielfaches größer ist als die Erdbeschleunigung.

  • Seite 14: Drehzahl, Radius, Relative Zentrifugalbeschleunigung

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 2 Aufbau und Wirkungsweise  2.2.2.1 Drehzahl, Radius, Relative Zentrifugalbeschleunigung Die Beschleunigung g, der die Proben ausgesetzt sind, kann durch eine Vergrößerung des Radius in der Rotorkammer und durch die Erhöhung der Drehzahl vergrößert werden. Diese drei Parameter sind voneinander abhängig und über folgende Formel miteinander verknüpft:...

  • Seite 15: Sicherheit

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit  Sicherheit  Beschilderung des Geräts An allen von Sigma gefertigten Zentrifugentypen werden die nachfolgend beschriebenen Beschilderungen verwendet. Gefährliche elektrische Ein (Netzverbindung) Spannung Heiße Oberfläche Aus (Netzverbindung) Typenschild (s. Kap. 2.1.2 - Vorsicht Quetschgefahr "Typenschild")

  • Seite 16: Symbol- Und Hinweiserklärungen

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit Die Sicherheitshinweise an der Zentrifuge sind in lesbarem Zustand zu halten und ggf. zu erneuern. HINWEIS An diesem Zentrifugentyp werden nicht alle Beschilderungen verwendet. HINWEIS  Symbol- und Hinweiserklärungen In der Betriebsanleitung werden folgende Benennungen und Zeichen für Gefährdungen verwendet:...

  • Seite 17: Verantwortung Des Betreibers

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit  Verantwortung des Betreibers Der Betreiber verpflichtet sich, nur geeignetes Personal an der Zentrifuge arbeiten zu lassen (s. Kap. 3.4 - "Bedienpersonal"). Die Zuständigkeiten des Personals für das Bedienen, Warten und Instand- halten sind klar festzulegen.

  • Seite 18: Sicherheitshinweise

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit  Sicherheitshinweise  3.6.1 Elektrische Sicherheit Zum Schutz vor Stromschlägen ist die Zentrifuge mit einem geerdeten Netzkabel und Netzstecker ausgestattet. Um die Wirksamkeit dieser Sicherheitsfunktion zu gewährleisten, sind folgende Punkte zu beachten: •...

  • Seite 19: Brandschutz

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit • Zentrifuge bei Funktionsstörungen sofort außer Betrieb nehmen. Störung beseitigen (s. Kap. 7 - "Störungen und Fehlersuche") oder ggf. den Service des Herstellers informieren (s. Kap. 7.3 - "Kontakt im Servicefall"). • Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.

  • Seite 20: Sicherheitshinweise Zur Zentrifugation

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit  3.6.5 Sicherheitshinweise zur Zentrifugation Die nachfolgenden Hinweise sind vor jeder Zentrifugation zu beachten: • Ordnungsgemäße Aufstellung und korrekten Anschluss der Zentrifuge überprüfen (s. Kap. 5 - "Aufstellung und Anschluss"). • Grundsätzlich einen Sicherheitsbereich von mindestens 30 cm um die Zentrifuge freihalten.

  • Seite 21: Sicherheit Von Rotoren Und Zubehör

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit 3.6.7 Sicherheit von Rotoren und Zubehör 3.6.7.1 Lebensdauer Rotoren und Zubehör haben eine begrenzte Lebensdauer. • Aus Sicherheitsgründen ist eine regelmäßige Überprüfung (mindestens einmal monatlich) durchzuführen! • Besonderes Augenmerk auf Veränderungen wie Korrosionsbildung, Anrisse, Materialabtragung etc.

  • Seite 22: Sicherheitseinrichtungen

    Fehlermeldungen"). 3.7.4 Schutzleiterprüfung Mit entsprechendem Messgerät kann eine Schutzleiterprüfung durch autorisiertes Fachpersonal durchgeführt werden. Informationen bei der Sigma Serviceleitung (s. Kap. 7.3 - "Kontakt im Servicefall").  3.7.5 Unwuchtüberwachungssystem Die Anzeige "Imbalance" im Rotorfeld und ggf. ein akustisches Signal zeigen an, dass sich die Zentrifuge im unzulässigen Unwuchtbereich befindet.

  • Seite 23: Verhalten Bei Gefahren Und Unfällen

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 3 Sicherheit  Verhalten bei Gefahren und Unfällen • In Notsituationen Zentrifuge sofort ausschalten! • Im Zweifelsfall immer den Notarzt rufen! GEFAHR  Restrisiken Die Zentrifuge ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut.

  • Seite 24: Lagerung Und Transport

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 4 Lagerung und Transport  Lagerung und Transport  Abmessungen und Gewicht Sigma 2-16KHL Höhe: 310 mm Höhe bei geöffnetem Deckel: 705 mm Breite: 550 mm Tiefe: 570 mm Gewicht: 60 kg  Lagerbedingungen Die Zentrifuge kann in der Originalverpackung bedenkenlos bis zu einem Jahr gelagert werden.

  • Seite 25: Verpackung

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 4 Lagerung und Transport Verpackung Die Zentrifuge ist in einem Stülpkarton verpackt. • Deckel abnehmen. • Zubehörkarton und Verpackungsmaterial herausnehmen. • Stülpkarton nach oben abziehen. • Zentrifuge mit einer Hubeinrichtung oder einer geeigneten Anzahl von Helfern vom Boden abheben.

  • Seite 26: Aufstellung Und Anschluss

    Anschlussart Die auf dem Typenschild angegebene Betriebsspannung muss mit der örtlichen Versorgungsspannung übereinstimmen! GEFAHR SIGMA Laborzentrifugen sind Geräte der Schutzklasse I. Die Geräte dieser Baureihe haben eine dreiadrige Netzanschlussleitung mit Kaltgeräte- stecker. Die abnehmbare Netzanschlussleitung darf nicht durch eine unzulänglich...

  • Seite 27: Sicherungen Bauseits

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 5 Aufstellung und Anschluss  5.2.2 Sicherungen bauseits Die Zentrifuge muss bauseits typisch mit jeweils 16 Amp L oder B abgesichert werden. Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 27 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 28: Betrieb

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb  Betrieb  Erste Inbetriebnahme • Vor der ersten Inbetriebnahme ist dafür zu sorgen, dass die Zentrifuge ordnungsgemäß aufgestellt und installiert ist (s. Kap. 5 - "Aufstellung und Anschluss"). GEFAHR  Einschalten •...

  • Seite 29: Einsetzen Eines Winkelrotors Mit Hermetikdeckel

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Achtung beim Betreiben von Rotoren für Mikrotiterplattenformate: Die Plattenhalter dürfen nur zusammen mit den Platten in die Becher eingesetzt werden. VORSICHT Die Deckelschraube dient nur zur Befestigung des Deckels auf dem Rotor, nicht zum Fixieren des Rotors auf der Motorwelle.

  • Seite 30: Einsetzen Eines Mikrohämatokrittellers

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Entnehmen eines Rotors • Rotorbefestigungsschraube gegen den Uhrzeigersinn lösen und Rotor mit Deckel entnehmen. • Deckel durch Drehen gegen den Uhrzeigersinn lösen und abnehmen. Rotorbefestigungs- schraube 2 Deckel 3 Rotor Abb. 5: Winkelrotor mit Hermetikdeckel 6.2.2.3...

  • Seite 31: Einsetzen Von Zubehör

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Bedienung • Die Kapillaren mit Blut füllen und diese einseitig mittels Kitt oder Verschmelzung verschließen. • Die Kapillaren in die Tellervertiefungen einlegen, verschlossene Seite gegen den Gummiring. Die Kapillaren müssen dicht am Gummiring anliegen.
  • Seite 32 Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Zentrifugieren mit geringerer Kapazität • Probengefäße rotationssymmetrisch aufteilen, so dass die Becher und deren Aufhängung gleichmäßig belastet werden. • Die Beladung von Winkelrotoren auf nur einer Achse ist unzulässig. zulässig unzulässig Abb. 7: Zulässige und unzulässige Beladung von Winkel- und Ausschwingrotoren (Beispiele) Beschilderung am Gerät beachten (siehe folgende Abbildung)!

  • Seite 33: Adapter

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb 6.2.2.5 Adapter Um eine einfache Bedienung für unterschiedliche Gefäßgrößen zu gewähr- leisten, wurden entsprechende Adapter entwickelt. • Adapter mit der gleichen Anzahl von Gefäßen und gleichen Gewichten beladen und symmetrisch anordnen, um Unwucht zu vermeiden.

  • Seite 34: Steuerung Spincontrol L

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb  Steuerung Spincontrol L  6.3.1 Bedienoberfläche Die Bedienung erfolgt über drei Tasten mit eingebauten Leuchtdioden und einen Funktionsknopf. Das Display ist in verschiedene Anzeigefelder gegliedert. Die unterschiedlichen Funktionen können durch Drücken und Drehen des Funktionsknopfes aufgerufen werden.

  • Seite 35: Manueller Betrieb

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb  6.3.2 Manueller Betrieb  6.3.2.1 Starten einer Zentrifugation Die Zentrifuge ist betriebsbereit, wenn die Starttaste leuchtet. • Starttaste drücken, um eine Zentrifugation zu starten.  6.3.2.2 Unterbrechen einer Zentrifugation • Stopptaste drücken, um eine Zentrifugation zu unterbrechen. Der Lauf wird vorzeitig beendet.

  • Seite 36: Drehzahl ("Speed") / Relative Zentrifugalbeschleunigung Rzb ("Rcf")

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb 6.3.2.5 Drehzahl ("Speed") / Relative Zentrifugalbeschleunigung RZB ("RCF") Im oberen Bereich des Drehzahl-/RZB-Feldes wird die Solldrehzahl der Zentrifuge angezeigt. Darunter befindet sich der tatsächliche Wert. Die Drehzahlwerte werden in Umdrehungen pro Minute (min ) angegeben, die RZB-Werte als Vielfaches der Erdbeschleunigung (x g).
  • Seite 37 Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Laufzeit ab Solldrehzahl Soll die Laufzeit erst ab Erreichen der Solldrehzahl gezählt werden, muss das Uhrensymbol (siehe Abbildung) hinter dem Sollwert der Drehzahl akti- viert werden: • Uhrensymbol mit dem Cursor auswählen und bestätigen. Das Symbol und der Balken unter dem Symbol blinken.

  • Seite 38: Temperatur ("Temp")

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Kurzzeitbetrieb ("Short run") Ein Kurzlauf kann gestartet werden, wenn kein Lauf aktiv ist. • Starttaste drücken und für die Dauer des Kurzlaufs gedrückt halten. Die Zentrifuge beschleunigt mit Beschleunigungskurve 9 (maximal) bis zur maximal zulässigen Drehzahl des Rotors.
  • Seite 39 Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Programm "Rapid Temp" Die Zentrifuge ist mit dem Programm "Rapid Temp" ausgestattet, das die Rotorkammer unter festgelegten Laufbedingungen schnell vortemperiert. • Das Programm über die Funktion „Programm laden“ aufrufen (s. Kap. 6.3.3.2 - "Programm laden ("Run Prog")"). Im Drehzahlfeld wird ⅓ der maximalen Rotordrehzahl angezeigt;...

  • Seite 40: Rotorauswahl ("Rotor")

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb  6.3.2.8 Rotorauswahl ("Rotor") Dieses Feld zeigt den momentan verwendeten Rotor an. Eine Änderung der Rotorauswahl ist nur im Stillstand möglich. HINWEIS • Feld "Rotor" auswählen und Eingabe bestätigen. Die Anzeige "set" blinkt im aktivierten Status.

  • Seite 41: Beschleunigungs- Und Bremskurven ("Acceleration", "Brake")

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb  6.3.2.9 Beschleunigungs- und Bremskurven ("Acceleration", "Brake") Beschleunigung (Acceleration) Mit dieser Funktion wird eine Beschleunigungskurve ausgewählt. Es stehen 10 fest programmierte Beschleunigungskurven (Kurve 0-9) zur Verfügung. Bremsung (Brake) Mit dieser Funktion wird eine Kurve ausgewählt, auf der die Zentrifuge bis zum Stillstand abbremst.

  • Seite 42: Akustisches Signal ("Buzzer")

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb  6.3.2.11 Akustisches Signal ("Buzzer") Mit dieser Funktion wird ein akustisches Signal eingestellt, das bei Laufende, einer Unwuchtmeldung und einer Fehlermeldung ertönt. Zum Aktivieren des akustischen Signals: • Symbol "Buzzer" mit dem Cursor auswählen und bestätigen. Das Symbol und der Balken unter dem Symbol blinken.

  • Seite 43: Zyklenanzeige ("Cycles")

    3.6.7.1 - "Lebensdauer"). WARNUNG Das Zurücksetzen der Zyklenanzeige erfolgt nach Austausch des Rotors und der Becher durch den Service der Firma Sigma Laborzentrifugen GmbH (s. Kap. 7.3 - "Kontakt im Servicefall"). Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 43 / 79...

  • Seite 44: 6.3.2.14 Eingabesperre

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb 6.3.2.14 Eingabesperre Um ein unberechtigtes Bedienen der Zentrifuge zu verhindern, können Eingaben über das Menü gesperrt werden. Zugelassen sind Eingaben über die Tastatur wie z.B. Starten einer Zentrifugation, Stoppen einer Zentrifugation und Öffnen des Deckels.

  • Seite 45: Programm Speichern ("Save Prog")

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb  6.3.3.1 Programm speichern ("Save Prog") Diese Funktion ist nur verfügbar, wenn die Zentrifuge sich im Stillstand befindet. HINWEIS • Alle Parameter eingeben, die das Programm enthalten soll. • Menüpunkt "save Prog" auswählen und bestätigen. Die Anzeige "save"...

  • Seite 46: Ausschalten

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 6 Betrieb Ausschalten • Zentrifuge bei Nichtgebrauch öffnen, damit evtl. Feuchtigkeit entweichen kann. • Zentrifuge am Netzschalter ausschalten. Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 46 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 47: Störungen Und Fehlersuche

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 7 Störungen und Fehlersuche  Störungen und Fehlersuche  Allgemeine Störungen Fehlermeldungen werden mit "Error" und einer Nummer im Display angezeigt. Ist das akustische Signal aktiviert, ertönt es mit Erscheinen der Fehlermeldung. • Fehlerquelle beheben (Tabellen siehe unten).

  • Seite 48: Notentriegelung Des Deckels

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 7 Störungen und Fehlersuche 7.1.1 Notentriegelung des Deckels Bei z. B. Stromausfall besteht die Möglichkeit, den Zentrifugendeckel manuell zu öffnen. • Zentrifuge am Netzschalter ausschalten und Netzstecker ziehen. • Den Stopfen (siehe Abbildung, Pos. 1) an der Seitenverkleidung aushebeln, z.B.

  • Seite 49: Tabelle Der Fehlermeldungen

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 7 Störungen und Fehlersuche  Tabelle der Fehlermeldungen Fehlernr. Fehlerart Maßnahmen Bemerkung • Systemfehler auslaufen lassen Bei allen Fehlern stoppt die Zentrifuge oder läuft frei aus • Netz aus/ein • 10-19 Tachofehler auslaufen lassen •...

  • Seite 50: Kontakt Im Servicefall

    Tel. +49 (0) 55 22 / 50 07-44 44 E-mail: support.lab@sigma-zentrifugen.de außerhalb Deutschlands: Setzen Sie sich mit unserer Vertretung Ihres Landes in Verbindung. Die Adresse finden Sie unter www.sigma-zentrifugen.de  [Vertriebspartner] • Bei Inanspruchnahme des Kundendienstes stets den Zentrifugentyp und die Fabriknummer angeben.

  • Seite 51: Wartung Und Instandhaltung

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung  Wartung und Instandhaltung Zentrifuge, Rotor und Zubehör sind hohen mechanischen Belastungen aus- gesetzt. Eine sorgfältige Pflege durch den Benutzer verlängert die Lebens- dauer und verhindert den vorzeitigen Ausfall. Kommt es wegen mangelnder Pflege zu Korrosionsbildung oder Folgeschäden, kann beim Hersteller kein Garantieanspruch und keine...

  • Seite 52: Kondensator (Nur Bei Kühlzentrifugen Mit Luftgekühltem Kältesystem)

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung  8.1.1.1 Kondensator (nur bei Kühlzentrifugen mit luftgekühltem Kältesystem) Um das vom Kälteaggregat komprimierte Kältemittel abzukühlen, wird bei Zentrifugen mit luftgekühltem Kältesystem ein lamellierter Kondensator (Verflüssiger) eingesetzt. Staub und Schmutz behindern die Kühlung durch den Luftstrom. Staub- belag auf Kondensatorrohren und Lamellen vermindert den Wärme-...

  • Seite 53: Kunststoffzubehör

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung 8.1.2.1 Kunststoffzubehör Mit zunehmender Temperatur (z.B. beim Trocknen) verringert sich die Chemikalienbeständigkeit von Kunststoffen (s. Kap. 11.5 - "Beständigkeitstabelle"). • Kunststoffzubehör nach der Arbeit mit Lösemitteln, Säuren oder Laugen sorgfältig reinigen.

  • Seite 54: Tragbolzen

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung  8.1.5 Tragbolzen Kunststoffbecher Bei der Verwendung von Kunststoffbechern dürfen die Tragbolzen des Rotors nicht gefettet werden! HINWEIS Aluminiumbecher Nur gefettete Tragbolzen gewährleisten gleichmäßiges Ausschwingen der Becher und damit einen ruhigen Lauf der Zentrifuge. Ungenügend gefettete Tragbolzen können Ursache für eine Unwuchtabschaltung sein.

  • Seite 55: Glasbruch

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung  8.1.6 Glasbruch Bei Glasbruch müssen sämtliche Splitter sofort und vollständig (z.B. mit einem Staubsauger) entfernt werden. Gummieinsätze müssen erneuert werden, da auch nach gründlicher Reinigung nicht alle Glaspartikel entfernt werden können.

  • Seite 56: 8.2.1 Autoklavieren

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung  8.2.1 Autoklavieren Die Lebensdauer des Zubehörs hängt primär von der Häufigkeit des Auto- klavierens und der Benutzung ab. • Zubehör bei ersten Anzeichen farblicher Veränderungen, Strukturver- änderungen, Undichtigkeiten etc. unverzüglich austauschen.

  • Seite 57: Instandhaltungsarbeiten

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung  Instandhaltungsarbeiten Bei Instandhaltungsarbeiten, die die Entfernung der Verkleidung erfordern, besteht die Gefahr eines elektrischen Schlags oder mechanischer Verletzungen. Solche Arbeiten sind ausschließlich qualifiziertem Fachpersonal vorbehalten. GEFAHR Die Zentrifuge ist hohen mechanischen Belastungen ausgesetzt. Um der starken Beanspruchung standzuhalten, werden bei der Fertigung hoch- wertige Bauteile eingesetzt.
  • Seite 58 Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung Wartungsvertrag für Sigma Zentrifugen Mit dem Wartungsvertrag bietet die Firma Sigma Laborzentrifugen GmbH eine Dienstleistung an, die über die Pflege und Wartung des Anwenders hinaus einen zuverlässigen Betrieb der Zentrifuge gewährleistet.

  • Seite 59: Rücksendung Defekter Teile

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 8 Wartung und Instandhaltung  Rücksendung defekter Teile Trotz aller Sorgfalt bei der Fertigung unserer Produkte ist es hin und wieder notwendig, das Gerät oder ein Zubehörteil an den Hersteller zurückzu- senden. Um eine Rücksendung von Zentrifugen, Ersatzteilen oder Zubehör zügig und wirtschaftlich bearbeiten zu können, benötigen wir vollständige und...
  • Seite 60 Neuverpackung für den Rücktransport zu Ihren Lasten. HINWEIS Die Formulare stehen online als Formular-Download zur Verfügung unter www.sigma-zentrifugen.de  [Service]  [Instandsetzung und Reparatur]. Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 60 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 61: Entsorgung

     Entsorgung  Entsorgung der Zentrifuge • Sigma Zentrifugen sind gemäß Richtlinie 2002/96/EG mit nebenstehen- dem Symbol gekennzeichnet. Es bedeutet, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. • Die Firma Sigma Laborzentrifugen GmbH nimmt diese Zentrifugen kostenfrei zurück.

  • Seite 62: 10 Technische Daten

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 10 Technische Daten  10 Technische Daten Hersteller: Sigma Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode Typ: 2-16KHL Anschlussdaten Elektr. Anschluss siehe Typenschild Schutzklasse: IP-Code: Anschlussleistung (kVA): 1,01 Leistungsaufnahme (kW): 0,95 Max. Stromaufnahme (A):...

  • Seite 63: Umgebungsbedingungen

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 10 Technische Daten  10.1 Umgebungsbedingungen • Die Daten gelten für eine Umgebungstemperatur von +23°C und Nenn- spannung ± 10%. Die minimalen Temperaturen sind ≤ +4°C und abhängig von Rotortyp, Drehzahl und Umgebungstemperatur. Bei einer Nennspannung von 100 V oder 200 V gelten Toleranzen von +10% / -5%.

  • Seite 64: 11 Anhang

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang  11 Anhang  11.1 Zubehörprogramm Das komplette Zubehörprogramm steht online als Download unter www.sigma-zentrifugen.de zur Verfügung. 11.1.1 Radien der Rotoren Die Angaben zum Radius in der Zubehörtabelle beziehen sich auf die dargestellten Werte des jeweiligen Rotors. Die Berechnung des Radius ist in Kapitel 2.2.2.1 - "Drehzahl, Radius, Relative...
  • Seite 65 Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang Abb. 32: Mikrohämatokritteller Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 65 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 66: Drehzahl-Schwerefeld-Diagramm

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang  11.2 Drehzahl-Schwerefeld-Diagramm Abb. 33: Drehzahl-Schwerefeld-Diagramm Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 66 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 67: Beschleunigungs- Und Bremskurven

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang  11.3 Beschleunigungs- und Bremskurven Die Kurvennummerierung erfolgt in Richtung steigender Beschleunigung (von rechts nach links). Die Bremskurven verhalten sich spiegelbildlich zu den Beschleunigungs- kurven und werden mit denselben Nummern beziffert. Eine Ausnahme bildet die Kurve 0: sie gewährleistet einen freien Auslauf.

  • Seite 68: Tabelle: Lebensdauer Von Rotoren Und Zubehör

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang  11.4 Tabelle: Lebensdauer von Rotoren und Zubehör • Sind keine abweichenden Angaben vorhanden, müssen Rotor und Becher nach 10 Jahren durch den Hersteller geprüft werden. • Sind Angaben zur maximalen Zyklenanzahl und zur Lebensdauer vorhanden, ist die Angabe maßgeblich, die zuerst eintritt.

  • Seite 69: Beständigkeitstabelle

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang  11.5 Beständigkeitstabelle Die Angaben beziehen sich auf Beständigkeiten bei 20°C. HINWEIS – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Acetaldehyd Acetamid gesättigt Aceton Acrylnitril Allylalkohol Aluminiumchlorid AlCl gesättigt...
  • Seite 70 Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Chromalaun KCr(SO gesättigt Chromsäure Cyclohexanol Decan Dichlormethan – Dieselöl Dimethylanilin Dimethylformamid (DMF) Dimethylsulfoxid (DMSO) Dioxan Eisen-(II)-chlorid FeCl gesättigt Essigsäure Essigsäure Essigsäuremethylester...
  • Seite 71 Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Kaliumpermanganat KMnO Kupfersulfat CuSO x 5H Magnesiumchlorid MgCl Methanol Methylethylketon (MEK) Milchsäure – Mineralöl Natriumbisulfit NaHSO Natriumcarbonat Natriumchlorid NaCl Natriumhydroxid...
  • Seite 72 Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Schwefelsäure Schwefelsäure rauchend Schwefelwasserstoff Silbernitrat AgNO Styrol – Talg Tetrachlorkohlenstoff (TETRA) Tetrahydrofuran (THF) Tetrahydronaphtalin Thionylchlorid Toluol – Transformatorenöl Trichlorethan –...

  • Seite 73: Eg-Konformitätserklärung

    Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang 11.6 EG-Konformitätserklärung Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 73 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...
  • Seite 74 Kühlzentrifuge mit Heizung Sigma 2-16KHL 11 Anhang Version 02/2013, Rev. 1.19 vom 25.04.2019 • sb 74 / 79 Originalbetriebsanleitung, Art.-Nr. 0700801...

  • Seite 75: 12 Index

    Kühlzentrifuge mit Heizung Sigma 2-16KHL Index 12 Index Brake ............41 Bremsung ..........41 Abholauftrag ..........60 Brandschutz ..........19 Abmessungen ..........24 Bremskurven ..........41 Abweichende Lebensdauer von Rotoren und Bremsung (Brake) ........41 Zubehör ..........21 Brennbare Substanzen ......19...
  • Seite 76 Kühlzentrifuge mit Heizung Sigma 2-16KHL Index Eingabesperre ........... 44 Einlagerung ..........24 Hersteller ..........12, 62 Einsatzort ............. 9 Herstellungsdatum ........12 Einschalten ..........28 Hinweise für den Transport ......24 Einsetzen eines Mikrohämatokrittellers ..30 Höchstdrehzahlen von Gefäßen ....33 Einsetzen eines Rotors ......
  • Seite 77 Kühlzentrifuge mit Heizung Sigma 2-16KHL Index Lieferumfang ..........10 Prozessfehler ..........49 Lineare Kurven .......... 67 Lösemittel ........20, 51, 53 Radien der Rotoren ........64 Lösungsmittel ..........51 Radioaktive Substanzen ...... 19, 51 Lüftungsöffnungen ........26 Radius ............14 Rapid Temp Programm ......
  • Seite 78 Kühlzentrifuge mit Heizung Sigma 2-16KHL Index Sicherheit von Rotoren und Zubehör..21 Time............36 Sicherheit, chemische und biologische ..19 Toxische Substanzen ......19, 51 Sicherheit, elektrische ........ 18 Tragbolzenfett ........ 51, 53, 54 Sicherheit, mechanische ......18 Transporthinweise ........24 Sicherheits- und Gefahrenhinweise ....
  • Seite 79 Kühlzentrifuge mit Heizung Sigma 2-16KHL Index Winkelrotor mit Hermetikdeckel einsetzen.. 29 Zentrifuge, Reinigung und Pflege ....51 Wirkungsweise ........... 13 Zentrifugen Definition ........9 Zentrifugengläser ........33 Zentrifugentyp ........50, 57 Zentrifugation von infektiösen, toxischen, Zentrifugieren mit geringerer Kapazität ..32 radioaktiven oder pathogenen Substanzen ...............
