ANSCHLÜSSE
DMX512-Ansteuerung
DMX Controller

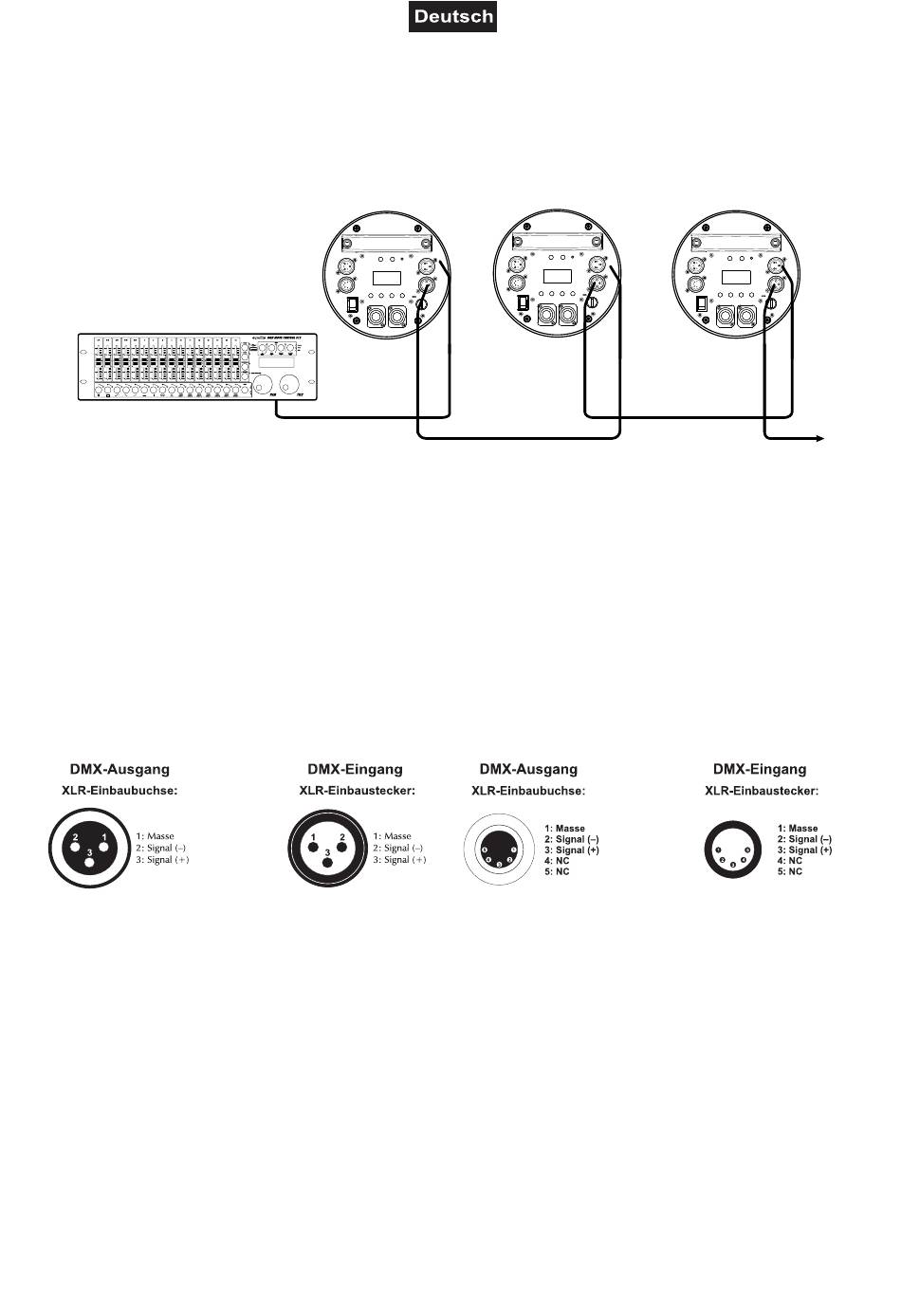

Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3- und 5-polige XLR-Anschlüsse.
1
Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2
Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Splitters verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Gerät 1
Startadresse 1
ZOOM
ZOOM
DMX
DMX
OUT
IN
IN
DMX
OUT
MODE ENTER
DOWN
UP
T 3.15 A, 250 V
ON
POWER IN
POWER OUT
OFF
1 0-240 V
0
~
50/60 Hz
Program
Chase32 Step100
Gerät 2
Startadresse 6
ZOOM
ZOOM
DMX
DMX
DMX
OUT
IN
IN
IN
DMX
DMX
OUT
OUT
MODE ENTER
DOWN
UP
T 3.15 A, 250 V
ON
POWER IN
POWER OUT
OFF
1 0-240 V
0
~
50/60 Hz
8/28
Gerät 3
Startadresse 11
DMX
ZOOM
ZOOM
DMX
DMX
IN
OUT
IN
IN
DMX
DMX
OUT
OUT
MODE ENTER
DOWN
UP
T 3.15 A, 250 V
ON
POWER IN
POWER OUT
OFF
1 0-240 V
0
~
50/60 Hz
00147009.DOCX, Version 1.0
DMX
IN
DMX
OUT
