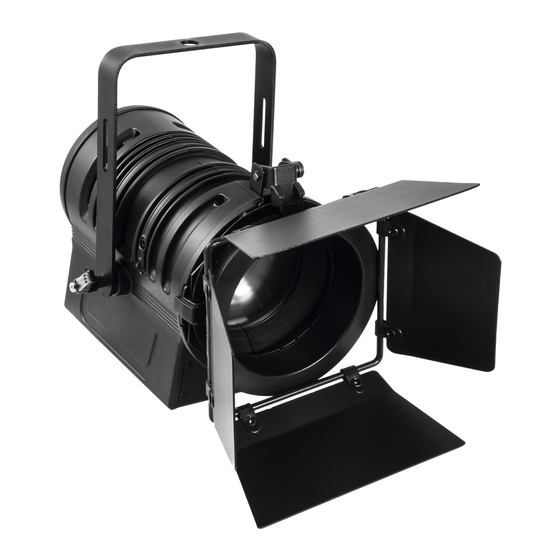

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED THA-40PC Theater-Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 41602080, 41602081 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/30 00095622.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED THA-40PC Theater-Scheinwerfer entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. -
Seite 6: Gerätebeschreibung
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Installation
(6) Gummifüße (7) Sicherungshalter (8) Spannungsversorgungseingang (9) DMX-Eingangsstecker (10) Zoom-Schraube (11) DMX-Ausgangsbuchse INSTALLATION Montage Das Gerät kann sowohl hängend als auch auf einem Floorstand installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die gesetzlichen und berufsgenossenschaftlichen Bestim- mungen zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. -
Seite 9: Master / Slave Modus
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED THA-40PC Theater-Scheinwerfers befindet sich eine XLR-Einbaubuchse (DMX OUT) und ein XLR-Einbaustecker (DMX IN), über die sich die Geräte miteinander verbinden lassen. -
Seite 10: Bedienung
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED THA-40PC Theater-Scheinwerfer den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP, DOWN auswählen. -
Seite 11: Set Address
Time. Info Individ. Betriebsstunden- Last clear XXXX (h) zähler Gerät Timer PIN Password=„050“ Temp. Info XXX °C Innentemperatur Model. Info LED THA-40PC Modellbezeichnung Software version V 1.03 Software Version Panel. Ctrl. Dimmer Manuelle Einstellung TEST Panel. Ctrl. Strobe Manuelle Einstellung... - Seite 12 Close Mit dieser Funktion lässt sich der Shutter schließen und das Gerät fährt in die Mittelstellung zurück, wenn kein DMX-Signal empfangen wird. Hold Mit dieser Funktion bleibt das Gerät im zuletzt empfangenen DMX-Programm, wenn kein DMX-Signal empfangen wird. Fixture ID Service PIN Das Passwort für diese Funktion ist „050“.
- Seite 13 Key lock Mit dieser Funktion können Sie die Tasten des Control Boards sperren, um z.B. ein Eingreifen Unbefugter zu verhindern. Wenn diese Funktion aktiviert wurde, werden die Tasten automatisch 15 Sekunde nach dem letzten Befehl, gesperrt. Drücken Sie, um die Tastensperre zu deaktivieren oder zeitweilig zu deaktivieren und um den Zugriff auf die Menübefehle zurückzugewinnen, die MODE-Taste für 3 Sekunden.
-
Seite 14: Dmx Modus
Werden mehrere LED THA-40PC Theater-Scheinwerfer auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED THA-40PC Theater-Scheinwerfer über Ihren Controller ansteuern. Bitte beachten Sie: Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display. -
Seite 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100 - 240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 40 W DMX-Steuerkanäle: DMX512-Anschluss: 3-pol. XLR Maximale Umgebungstemperatur T 45° C Maximale Leuchtentemperatur im Beharrungszustand T 60° C Mindestabstand zu entflammbaren Oberflächen: 0,50 m Mindestabstand zum angestrahlten Objekt: 0,10 m Sicherung: T 1 A, 250 V... -
Seite 17: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED THA-40PC Theater Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 18: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 19: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 20: Description
DESCRIPTION Features Small and robust spot LED theatre spot DMX-controlled operation or stand-alone operation with Master/Slave function DMX512 control possible via any commercial DMX controller (occupies 2 channels) 1 or 2 DMX channels selectable Comfortable addressing and setting via control panel with LC display and four operating buttons Functions: dimmer, strobe effects Different dimmer curves and dimmer speed (step response) adjustable Equipped with one 40 W WW LED... -
Seite 21: Installation
(6) Rubber feet (7) Fuseholder (8) Power input (9) DMX-In plug (10) Zoom screw (11) DMX-Out socket INSTALLATION The device can be installed on a floor stand or on trussing. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 22: Danger Of Fire
The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. -
Seite 23: Dmx-512 Connection / Connection Between Fixtures
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear of the LED THA-40PC Theater Spot you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Seite 24: Connection With The Mains
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the device to the mains, the LED THA-40PC Theater Spot starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP, DOWN. - Seite 25 Individual fixture Last clear XXXX (h) running time Timer PIN Password=„050“ Temp. Info XXX °C/°F Inside temperature Model. Info LED THA-40PC Model name Software version V 1.03 Software version Panel. Ctrl. Dimmer = 000-255 Manual adjustment TEST Panel. Ctrl. Strobe = 000-255...
-
Seite 26: Dimmer Curve
Set Address With this function, you can set the desired DMX-starting address via the Control Board. User mode With this function, you can set the DMX channel mode. Function Status No DMX status With this function, you can set different modes if there is no DMX-signal. Close Here you can close the shutter and set the device to center position if there is no DMX-signal. -
Seite 27: Softwareversion
Lamp Behavior This function indicates the light impression, halogen or LED. In this case the display will show “L” for LED. LCD. Set Backlight With this function you can shut off the display after 2 to 60 minutes. Key lock With this function, you can lock the buttons of the Control Board to e.g. -
Seite 28: Dmx-Mode
DMX address via the UP or DOWN buttons. Confirm your choice by pressing ENTER. Please, be sure that you don’t have any overlapping channels in order to control each LED THA-40PC Theater Spot correctly and independently from any other fixture on the DMX-chain. If several LED THA- 40PC Theater Spots are addressed similarly, they will work synchronically. -
Seite 29: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. - Seite 30 Accessories: TPC-10 Coupler, silver 59006856 Safety bond AG-5 3x600mm up to 5kg 58010360 DMX cable XLR 3pin 5m bl 3022785K DMX cable XLR 3pin 5m bk Neutrik 30227812 DMX cable XLR 3pin 5m bk Hicon 30307458 DMX cable XLR 3pin 5m bk Neutrik 30307471 FS-1 Floorstand, Steel, black 5900698A...
