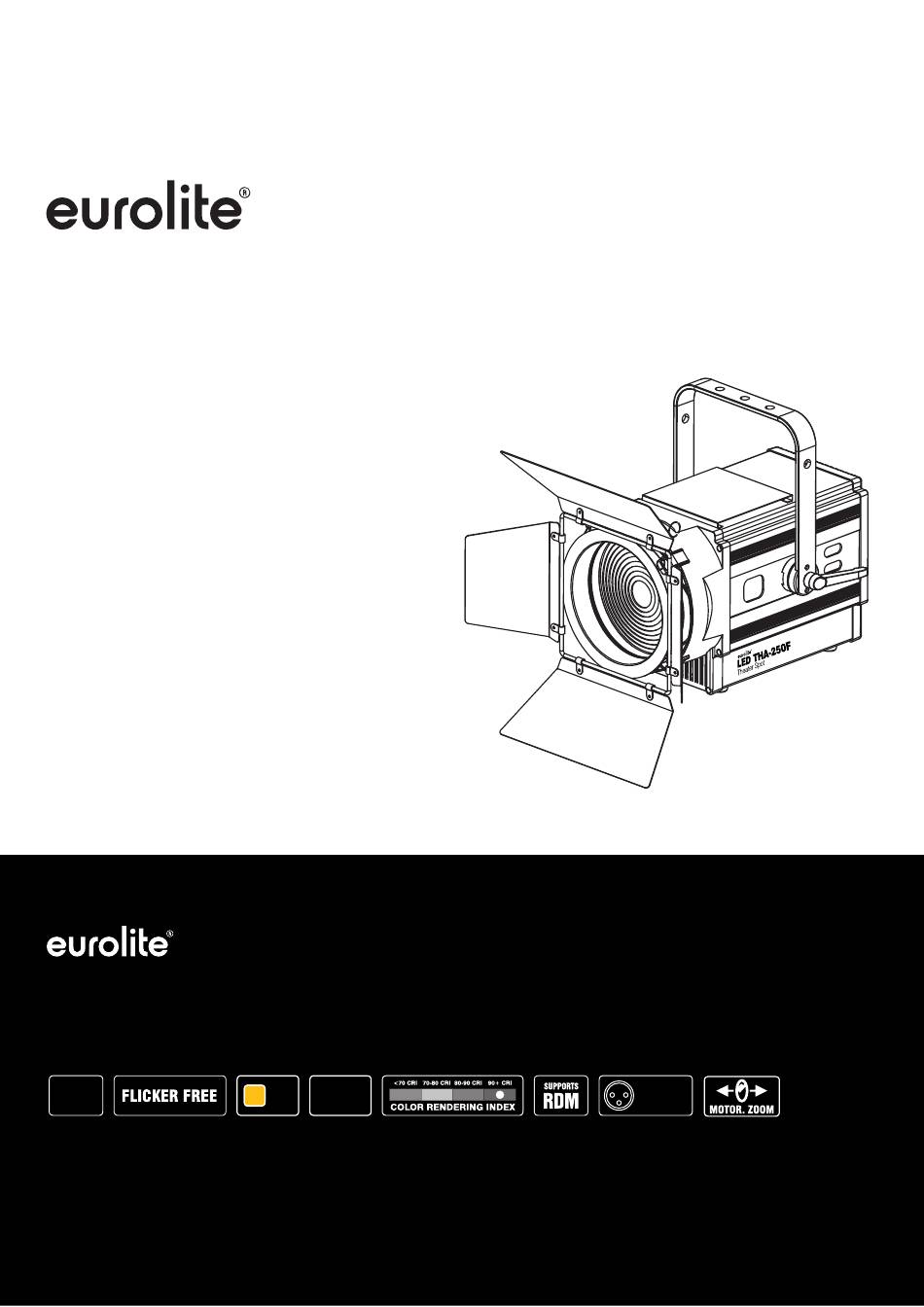

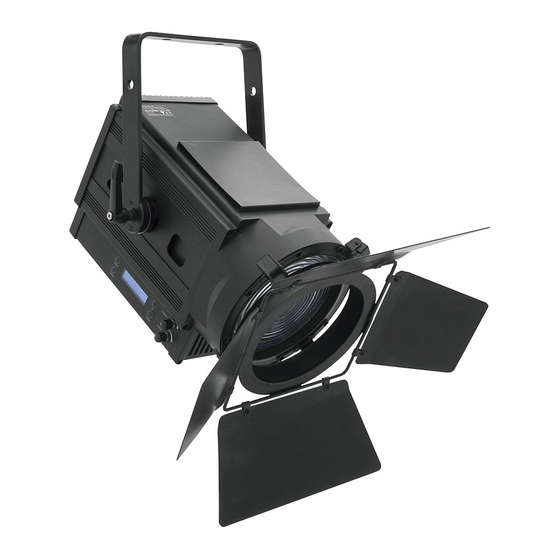

- Seite 1 THA-250F Theater Spot Bedienungsanleitung User Manual LED THA-250F Theater Spot Fresnel-Scheinwerfer, 200-W-Warmweiß-LED, CRI > 90, leise, DMX Fresnel spot, 200 W warm white LED, CRI > 90, quiet, DMX STAND STROBE ALONE No. 41602140 www.eurolite.de...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 41602140 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00092680.DOC, Version 1.2... -
Seite 3: Einführung
BEDIENUNGSANLEITUNG LED THA-250F Theater-Spot GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Theater-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Gehäuse Gummifuß Fangseilloch Enter-Taste Mode-Taste Display Down-Taste Up-Taste Zoom-Regler (10) Dimmer-Regler DIMMING (11) Befestigung für Flügelbegrenzer und MODE ZOOM DOWN ENTER Farbfilterrahmen (12) Flügelbegrenzer (13) Montagebügel (14) Temperaturgeschützter Griff (15) 3-pol. DMX-Eingang (16) 5-pol. DMX-Eingang (17) Spannungsversorgungseingang (18) Sicherungshalter (19) Spannungsversorgungsausgang (20) -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Anschluss Ans Netz
4 Geräte bei 110/115 Volt Netzspannung zusammenschalten. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EUROLITE LED THA- 250F Theater-Scheinwerfer den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN vornehmen. -
Seite 9: Menüstruktur
Menüstruktur Vorgabewerte grau unterlegt. Hauptmenü Untermenü Display Funktion Einstellen der DMX- SET ADDRESS A001 ~ A508 Startadresse USER MODE Channel Mode: 03 DMX-Kanal-Modus No DMX status Modi wenn kein DMX Close/Hold Status Dormancy 1-99M 15M Standby-Modus Service PIN Password=XXX Passwort „050“ Fixture ID XXXXXX RDM PID... -
Seite 10: Set Address
Set Address Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. User Mode Mit dieser Funktion lässt sich der DMX 3-Kanal-Modus einstellen. Function Status No DMX status Mit dieser Funktion lassen sich verschiedene Modi einstellen, wenn kein DMX-Signal empfangen wird. Close Mit dieser Funktion lässt sich der Shutter schließen und das Gerät fährt in die Mittelstellung zurück, wenn kein DMX-Signal empfangen wird. -
Seite 11: Dimmer Curve
LCD. Set Backlight Mit dieser Funktion lässt sich das Display nach 2 bis 60 Minuten abschalten. Key lock Mit dieser Funktion können Sie die Tasten des Control Boards sperren, um z.B. ein Eingreifen Unbefugter zu verhindern. Wenn diese Funktion aktiviert wurde, werden die Tasten automatisch 15 Sekunde nach dem letzten Befehl, gesperrt. -
Seite 12: Softwareversion
Timer PIN Verwenden Sie diese Funktion, um das Passwort zum Zurücksetzen der individuellen Betriebsstunden des Gerätes, einzugeben. Das Passwort ist „50“. Clear last Mit dieser Funktion lassen sich die individuellen Betriebsstunden zurücksetzen. Geben Sie bitte zuerst das Passwort unter "Timer PIN" ein. Temp.Info Mit dieser Funktion lässt sich die Temperatur im Inneren des Kopfes in Grad Celsius/Grad Fahrenheit anzeigen. -
Seite 13: Steuerkanal 1 - Zoom
Die Meldung erscheint: -wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. -wenn der Controller ausgeschaltet oder defekt ist. -das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter Funktionen im DMX-Betrieb aufgeführt. Funktionen im DMX-Betrieb Steuerkanal 1 –... -
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 15: Technische Daten
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil B 4x1000mm bis15kg schwarz Best.-Nr. 58010345 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 EUROLITE DMX Kabel XLR 5pol 3m schwarz Best.-Nr. - Seite 16 Beam angle 13° Beam angle 44° Field angl e 22° Field angl e 45° Intensity(LUX) Intensity(LUX) Full LEDs 11600 31710 13740 7880 5182 Full LEDs 2440 7163 3171 1933 1369 44° Diameter (m) 0.79 1.61 2.43 3.26 4.07 13° Diameter (m) 0.22 0.42 0.75...
