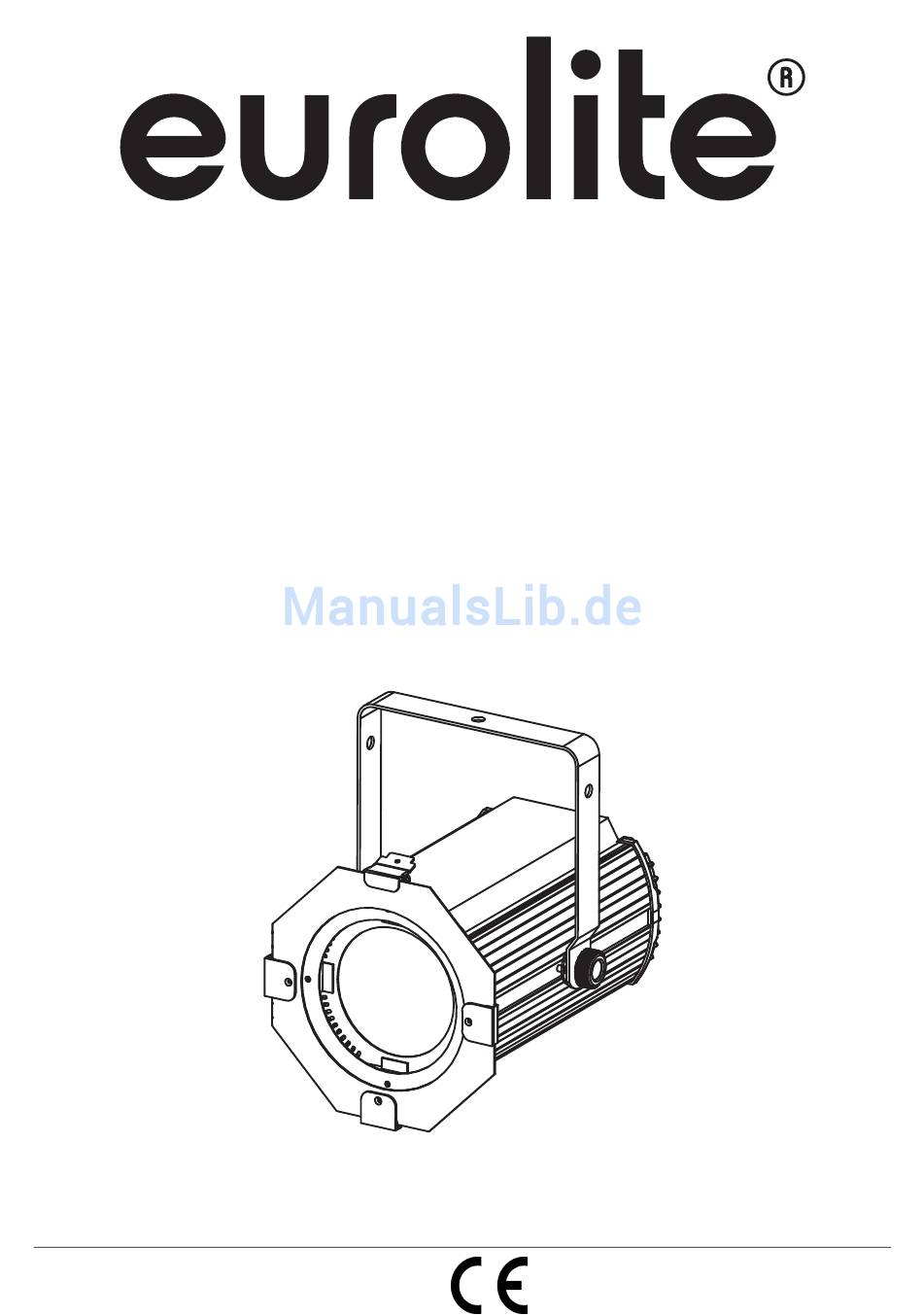

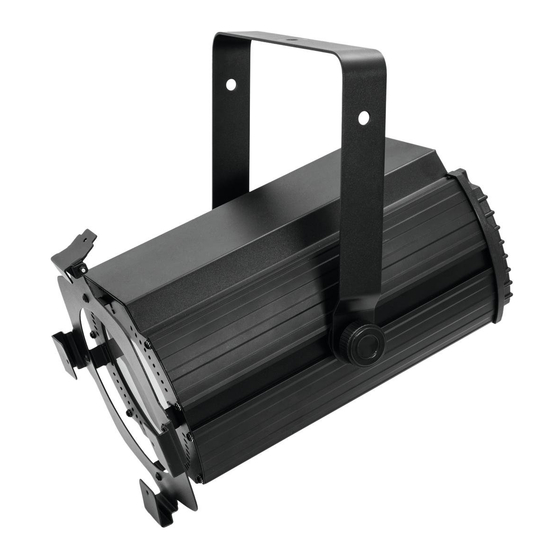

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED THA-120PC Theater Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 41602130 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00099958.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED THA-120PC Theater-Scheinwerfer entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. - Seite 5 Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen. Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Hochwertiger Theaterscheinwerfer mit einer 120-W-RGBW-COB-LED DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich • 4, 6 oder 7 DMX-Kanäle wählbar • Ausgestattet mit einer 120-W-COB-LED in den Farben rot, grün, blau und weiß •... -
Seite 7: Installation
(6) Sicherungshalter (7) Spannungsversorgungseingang (8) Manueller Zoom (9) Spannungsversorgungsausgang Power out Power supply: 100-240 V AC, 50/60 Hz ~ (10) Fangseilöse Manual focus Fuse: T 2 A, 250 V (11) 3-polige DMX-Anschlüsse (12) 5-polige DMX-Anschlüsse Safety rope (13) LCD mit Bedientasten MODE DOWN ENTER... - Seite 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
-
Seite 9: Dmx-512 Ansteuerung
DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Master/Slave-Betrieb
Sie es nach rechts bis es einrastet. Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED THA-120PC Theater-Scheinwerfer den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP, DOWN auswählen. -
Seite 11: Control Board
RESPONO2 Feste Farben / Interne Programme Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit dem LED THA-120PC Theater-Scheinwerfer lassen sich bis zu 3 verschiedene Chaser plus feste Farben auswählen. Auswählen eines Chasers Drücken Sie die MODE-Taste um den internen Programm-Modus zu wählen. -
Seite 12: Dmx-Modus
Werden mehrere LED THA-120PC Theater-Scheinwerfer auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED THA-120PC Theater-Scheinwerfer über Ihren Controller ansteuern. Bitte beachten Sie: Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display. -
Seite 13: Kanal-Modus
6-Kanal-Modus: Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Grün (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Blau (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Weiß (0 – 100%) Kanal: Wert: Funktion:... -
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 15: Technische Daten
EUROLITE Filterrahmen LED THA schwarz 41602584 EUROLITE TPC-10 Klammer, silber 59006856 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber 58010320 EUROLITE Sicherungsseil A 4x1000mm bis 15kg schwarz 58010344 EUROLITE DMX Kabel XLR 3pol 3m schwarz 3022785H... -
Seite 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED THA-120PC Theater Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 17: Health Hazard
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. -
Seite 18: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 19: Description
WEEE Directive When to be definitively put out of operation, take the unit(s) to a local recycling plant for a disposal which is not harmful to the environment. Do not dispose of as municipal waste. Contact your retailer or local authorities for more information. -
Seite 20: Overview
Overview (1) Hole for mounting clamp (2) Fixation screw (3) Mounting bracket (4) Housing (5) Color filter frame (6) Fuseholder (7) Power input (8) Manual zoom (9) Power output Power supply: Power out 100-240 V AC, 50/60 Hz ~ (10) Safety eyelet Manual focus Fuse: T 2 A, 250 V (11) 3-pin DMX connections... -
Seite 21: Installation
INSTALLATION The device can be installed on a floor stand or on trussing. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 22: Dmx-512 Control
You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). -
Seite 23: Connection Between Devices
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear of the LED THA-120PC Theater Spot you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Seite 24: Operation
A chaser is a sequence of different steps that will be called up one after another in a continuous loop. With the LED THA-120PC Theater Spot, you can select up to 3 different chasers plus solid colors. Selecting a chaser Press the MODE button to select the internal program mode. -
Seite 25: Dmx Mode
Please, be sure that you don’t have any overlapping channels in order to control each LED THA-120PC Theater Spot correctly and independently from any other fixture on the DMX-chain. If several LED THA- 120PC Theater Spots are addressed similarly, they will work synchronically. - Seite 26 6-channel mode: Channel: Value: Function: 000 – 255 Red (0 – 100%) Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 White (0 – 100%) Channel: Value: Function:...
-
Seite 27: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 28: Technical Specifications
EUROLITE Filter frame LED THA black 41602584 EUROLITE TPC-10 Coupler, silver 59006856 EUROLITE TPC-10 Coupler, black 59006858 EUROLITE Safety bond A 4x1000mm up to 15kg silver 58010320 EUROLITE Safety bond A 4x1000mm up to 15kg black 58010344 EUROLITE DMX cable XLR 3pin 3m black 3022785H...
