Montage
24

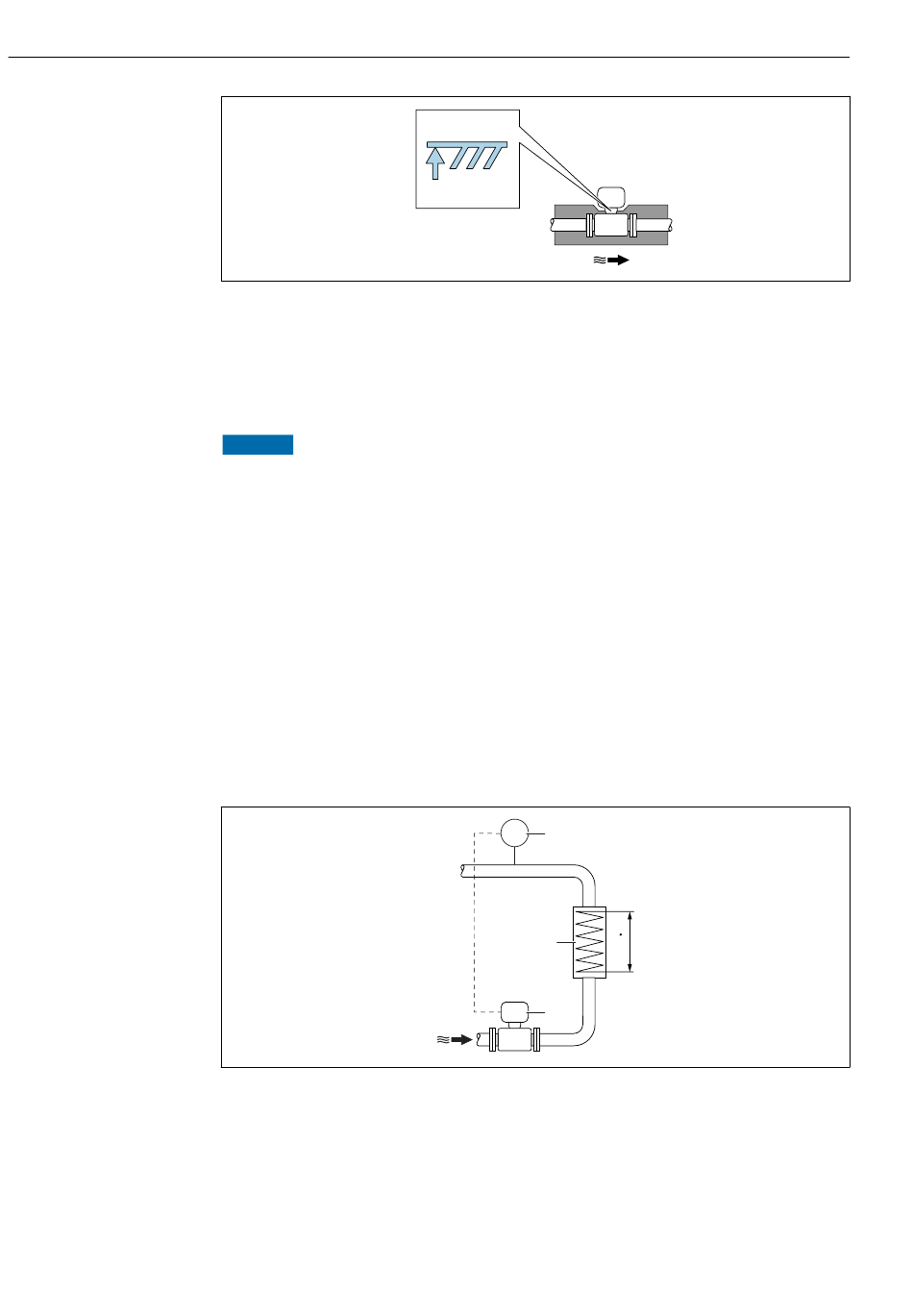

1 Angabe der maximalen Isolationshöhe
‣
Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze
frei bleibt.
Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor
Überhitzung und Unterkühlung.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumfor-
merkopf bzw. das Anschlussgehäuse der Getrenntausführung komplett freibleibt.
‣
Angaben über zulässige Temperaturbereiche beachten .
‣
Je nach Messstofftemperatur bestimmte Einbaulagen beachten .
6.1.3 Spezielle Montagehinweise
Einbau bei Wärmedifferenzmessungen
Die zweite Messung der Temperatur erfolgt über einen separaten Temperatursensor. Das
Messgerät liest diese über eine Kommunikationsschnittstelle ein.
• Bei Sattdampf-Wärmedifferenzmessungen muss das Messgerät auf der Dampfseite ein-
gebaut werden.
• Bei Wasser-Wärmedifferenzmessungen kann der das Messgerät auf der Kalt- oder auf
der Warmseite eingebaut werden.
 7 Aufbau zur Wärmedifferenzmessung von Sattdampf und Wasser
1 Messgerät
2 Temperatursensor
3 Wärmetauscher
Q Wärmestrom
Proline Prowirl D 200 FOUNDATION Fieldbus
1
TT
2
3
1
Q
