Endress+Hauser Proline Prowirl D 200 Betriebsanleitung Seite 39

Proline Prowirl D 200 FOUNDATION Fieldbus
Endress+Hauser
4.
5.

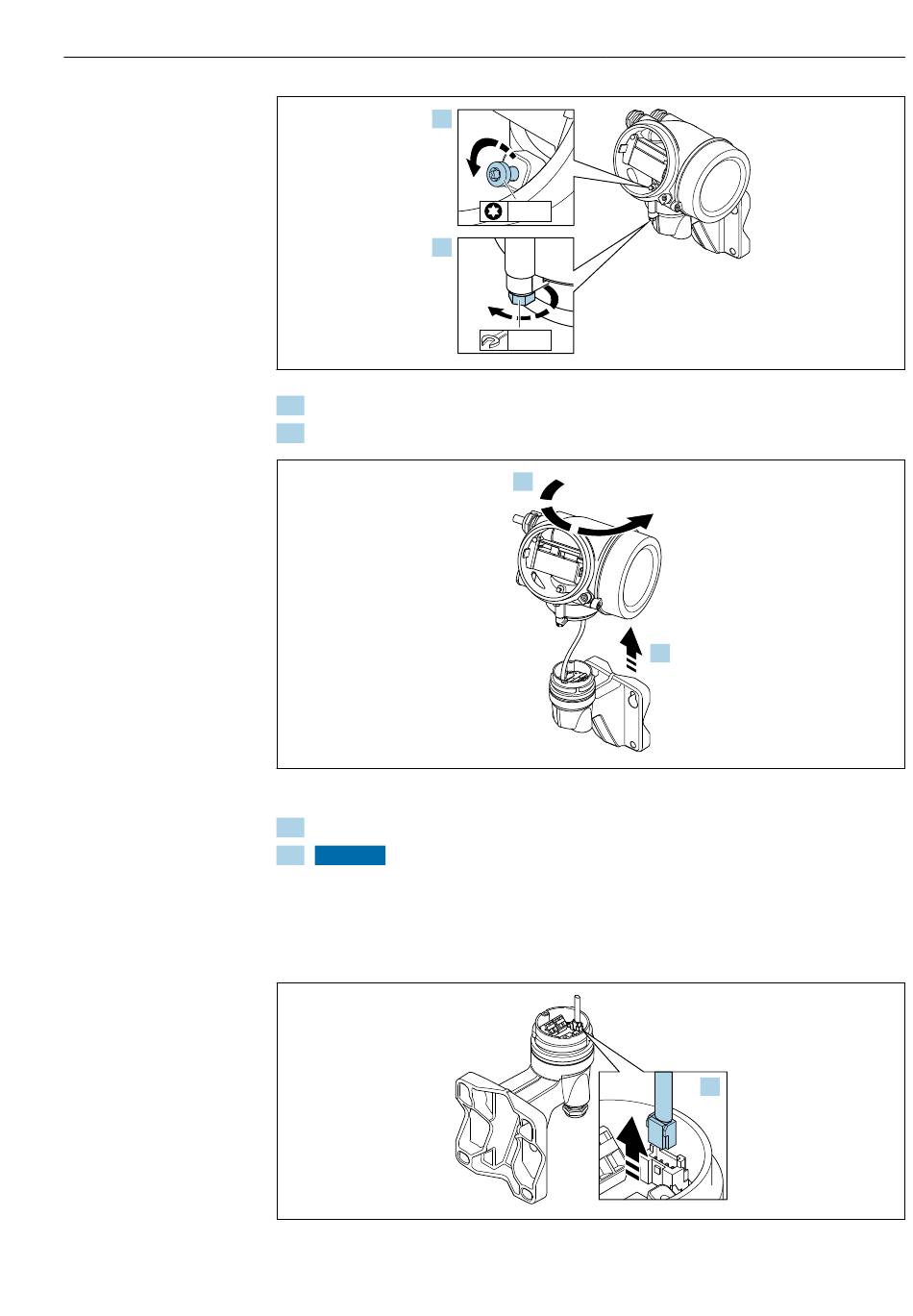

4. Arretierschraube des Messumformergehäuse lösen.
5. Sicherungskralle Messumformergehäuse lösen.
 13 Beispielgrafik
6. Messumformergehäuse nach rechts bis zur Markierung drehen.
7. HINWEIS
Die Anschlussplatine des Wandgehäuses ist mit der Elektronikplatine des Mes-
sumformers über ein Signalkabel verbunden!
‣
Bei Anheben des Messumformergehäuses auf das Signalkabel achten.
Messumformergehäuse anheben.
 14 Beispielgrafik
TX 10
8 mm
6.
~15°
7.
Elektrischer Anschluss
A0034174
A0034175
8.
A0034176
39
