GridScan/LR
6.1

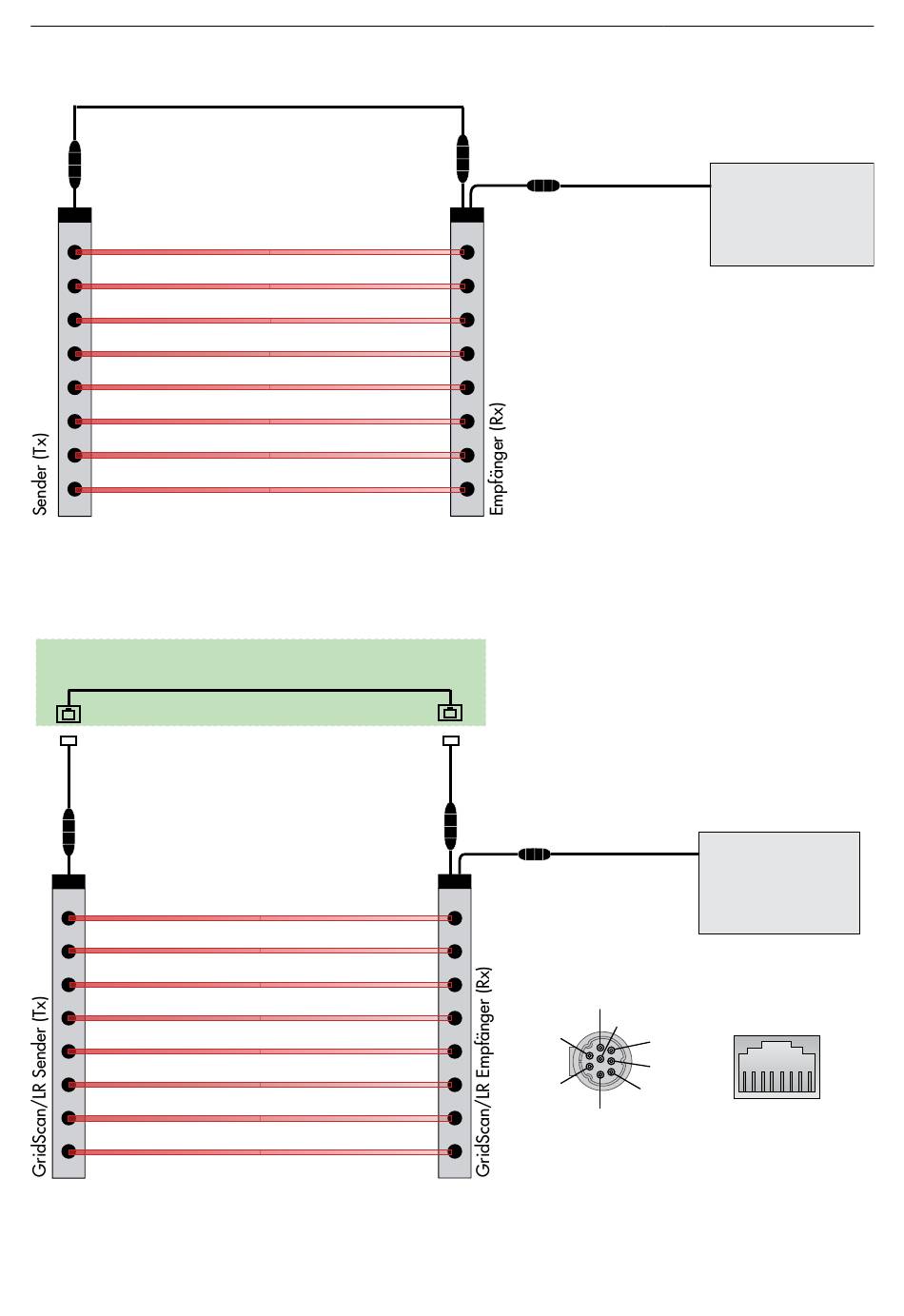

Systemaufbau mit Synchronisationskabel (Standard)
Synchronisationskabel 30 m, M8, 4-polig, männlich-weiblich
M8, 4-polig
Abb 8:
Systemaufbau mit Synchronisationskabel
6.2
Systemaufbau mit Netzwerkkabel (RJ45)
U72-Kabel, 4-polig
oder analoges Kabel (Telefon/Netzwerk) - nicht gekreuzt
RJ45 Dose
RJ45 Stecker
Kabel 5 m, RJ45 - M8 weibl.
M8, 4-polig
Infrarotlichtstrahlen
Abb 9:
Systemaufbau mit Netzwerkkabel
16
M8, 4-polig
Infrarotlichtstrahlen
RJ45 Dose
RJ45 Stecker
Kabel 5 m, RJ45 - M8 männl.
M8, 4-polig
MiniDIN, 8-polig
Kundenseitig
Verbindungskabel 5 m
MiniDIN, 8-polig
MiniDIN, 8-polig
1 blue
2 gray
Steckerbelegung,
MiniDIN, 8-polig
Anschlusskabel 5 m
MiniDIN, 8-polig
3 green
4 white
6 pink
7 brown
8 yellow
5 black
Steckerbelegung,
Deutsch
Steuerung
Steuerung
8 7 6 5 4 3 2 1
Verbundene Pole:
1, 2, 3, 6
RJ45
© CEDES | V 2.0
