GridScan/LR
VORSICHT
Augenverletzungen durch Infrarotlicht
Obwohl GridScan/LR keine schädlichen
Mengen Infrarotlicht austrahlt, könnte eine
langfristige, direkte Bestrahlung der Augen
zu Verletzungen führen.
Nie direkt und aus naher Distanz in
eingeschaltete Infrarotquellen blicken
Die Senderleiste von GridScan/LR immer
auf die Empfängerleiste ausrichten
5.1
Sicherer Betrieb
Durch ein Testsignal wird GridScan/LR in einen Testmodus versetzt, mit dem die internen Sicherheitsschaltkreise
überprüft werden. Nur wenn diese interne Überprüfung erfolgreich ist, wird der Torbetrieb freigegeben.
Wichtig: Wird der Testvorgang nicht umgesetzt, kann ein sicherer Betrieb nicht gewährleistet werden (Kapitel 7.2 für
weitere Detailinformationen)!
5.2
Lieferumfang
Je nach Art des bestellten Systems variiert der Lieferumfang. GridScan/LR kann folgende Komponenten beinhalten:
• 1 × GridScan/LR Senderleiste (Tx)
• 1 × GridScan/LR Empfängerleiste (Rx)
• 1 × Anschlusskabel
• 1 ×Synchronisationskabel
• 4 × Montageprofil mit Schrauben
• Unterlagscheiben und Muttern
• Installation and Operation Manual
Zusätzlich sind Verlängerungs- und Verbindungskabel
in verschiedenen Längen erhältlich.
Wichtig: Bei Fragen zum Lieferumfang oder für Hilfe zur
Anwendung von GridScan/LR stehen die lokalen
CEDES-Vertretungen zur Verfügung.
5.3
GridScan/LR Produktübersicht
1. Status-LED
2. Erdkabel
3. Montageprofile
4. Synchronisationskabel
5. Anschlusskabel
6. Optisches Fenster
7. Rinne für Montageprofile
14

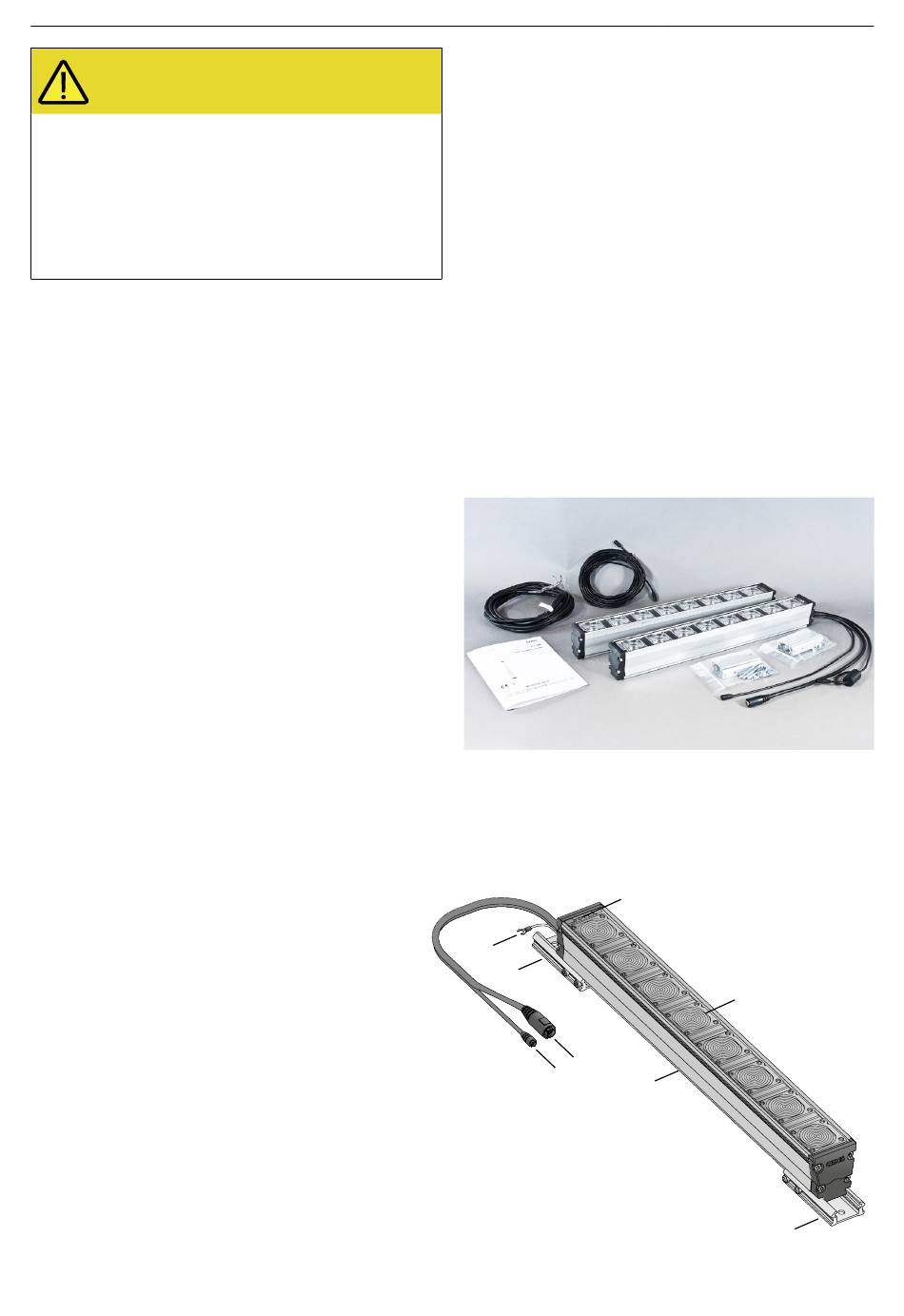

Abb 6:
Typischer Lieferumfang von GridScan/LR
2
3
5
4
Abb 7:
Übersicht GridScan/LR
1
6
7
3
© CEDES | V 2.0
Deutsch
